刮板輸送機介紹

刮板輸送機是一種大型輸送機裝置，主要利用刮板鏈牽引在槽內運送散料。刮板輸送機由機頭、中間部和機尾部等三個部分組成，按刮板輸送機溜槽的布置方式和結構，可分為并列式及重疊式兩種；按鏈條數目及布置方式，可分為單鏈、雙邊鏈、雙中心鏈和三鏈四種。

用刮板鏈牽引，在槽內運送散料的輸送機叫刮板輸送機。KS刮板輸送機刮板輸送機的相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板輸送機。其中機身在工作面和運輸巷道交匯處呈90度彎曲設置的工作面輸送機叫“拐角刮板輸送機”。 在當前采煤工作面內，刮板輸送機的作用不僅是運送煤和物料，而且還是采煤機的運行軌道，因此它成為現代化采煤工藝中不可缺少的主要設備

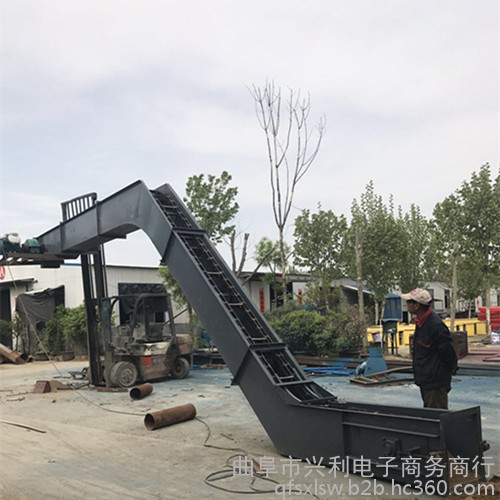

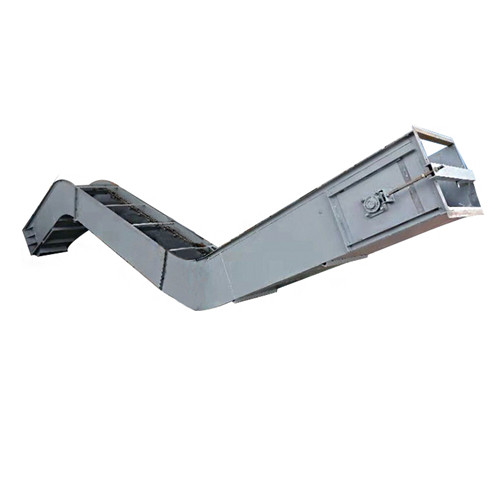

刮板輸送機的結構

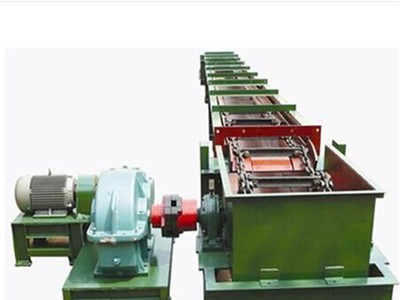

（1）傳動系統

傳動系統由電動機、減速機、聯軸器組成，是刮板輸送機的動力部分。傳動系統的布置有垂直型和水平型兩種基本形式，也可以根據現場位置調整。為便于安裝，傳動裝置下設計有安裝電動機、減速機的底架。

（2）機頭架

機頭架主要作用是支承頭輪組件。

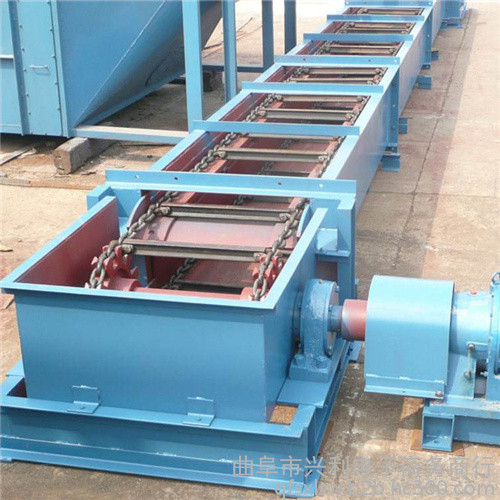

（3）頭輪組件

頭輪組件由傳動軸、鏈輪、軸承部分組成。鏈輪通過鍵連接在傳動軸上，減速機輸出的動力通過傳動軸和鏈輪傳遞給刮板鏈，使刮板鏈進行無極封閉循環運動。

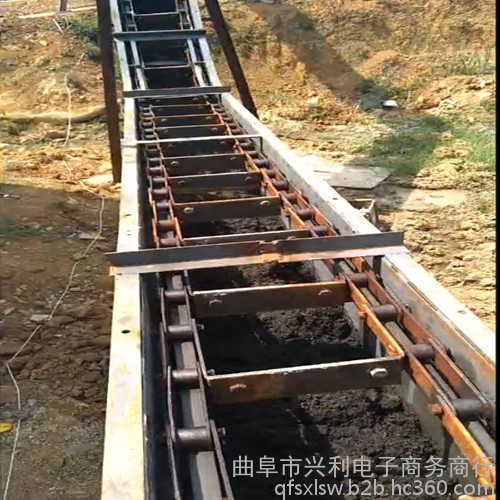

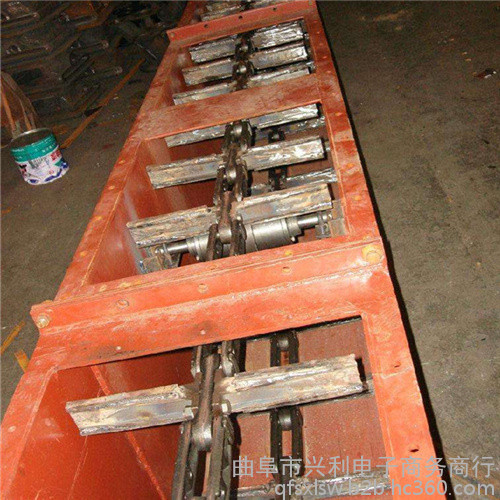

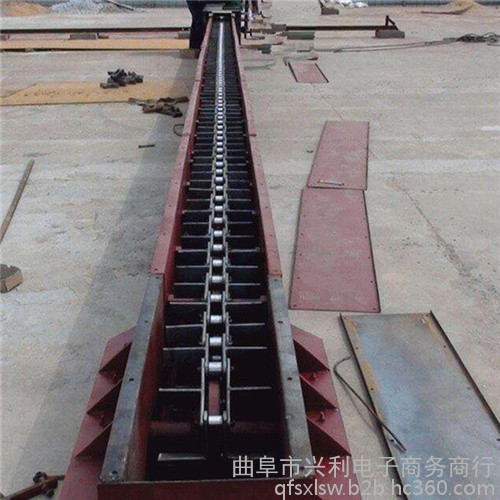

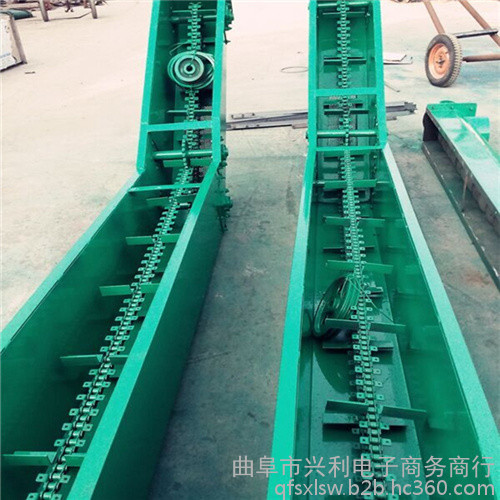

（4）刮板鏈

刮板鏈用鏈條、連接環和刮板組成。刮板通過連接環連接和固定在鏈條上，通過刮板的推動或拉動來運輸物料。

（5）中間槽

中間槽是刮板輸送機機身的主體，有支承物料和刮板鏈導向的功能。

（6）機尾架

機尾架主要是支承尾輪組件和拉緊裝置。

（7）尾輪組件

尾輪組件由軸、鏈輪、軸承部分組成。

（8）拉緊裝置

拉緊裝置的主要作用是通過絲桿拉動尾部鏈輪軸承座，使尾部鏈輪后移張緊刮板鏈。

刮板輸送機分類

按刮板輸送機溜槽的布置方式和結構，可分為并列式及重疊式兩種，按鏈條數目及布置方式，可分為單鏈、雙邊鏈、雙中心鏈和三鏈4種。刮板輸送機可用于水平運輸，亦可用于傾斜運輸。沿傾斜向上運輸時，煤層傾角不得超過25°，向下運輸時，傾角不得超過20°，當煤層傾角較大時，應安裝防滑裝置。可彎曲刮板輸送機允許在水平和垂直方向作2°～4°的彎曲

刮板輸送機主要發展趨勢是：

1、大運輸量。已經發展到小時運輸能力高達1500t（80年代）3500t（90年代）的刮板輸送機。

2、長運輸距離。為了減少采區階段煤柱的損失量，加大工作面的長度，刮板輸送機的長度已經達到335米以上。

3、大功率電動機。電動機的功率已發展到單速電機達525kW，雙速電機500/250kW。

4、壽命長。由于使用大直徑圓環鏈，增加了刮板鏈的強度，延長了刮板輸送機的壽命，整機過煤量高達600萬噸以上。

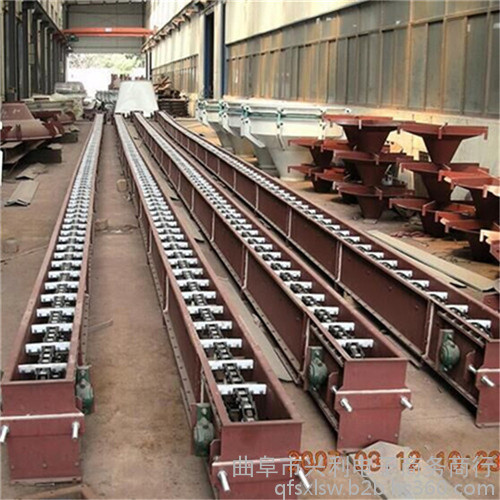

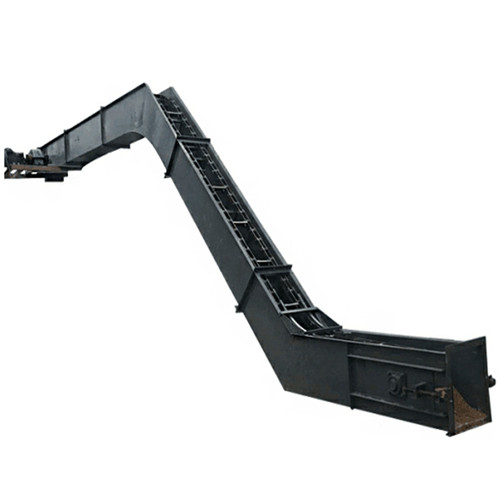

埋刮板輸送機是一種在封閉的矩形斷面的殼體內，借助于運動著的刮板鏈條連續輸送散壯物料的運輸設備。因為在輸送過程中，刮板鏈條埋于被輸送的物料之中，故而稱埋刮板輸送機。埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。

在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。

 埋刮板輸送機機構簡單、重量輕、體積小、密封性強、安裝維修比較方便。它不但能水平輸送，也能傾斜或垂直提升輸送；能多點加料，也能多點卸料，輸送機工藝布置較為靈活。由于殼體是封閉的，這在輸送易飛揚的、有毒的、易爆的、高溫的物料時，對改善工人的操作條件和防止環境污染等方面都有較突出的優點。

埋刮板輸送機產品技術參數表：

水平刮板機技術參數

型號 12 16 18 20 25 30 32 35 40 50 60 63

機槽寬度 120 160 180 200 250 300 320 350 400 500 600 630

刮板鏈條節距 100 100 125 125 125 200 200 200 200 200 250 250 125 125 160

線速度m/s 0.133輸送距離 垂直20 水平25 電機 2.2-22

可根據用戶需要而設計制造特殊型號規格尺寸及材質的輸送機

刮板輸送機優點

1、結構堅實,能經受住、矸石或其他物料的沖、撞、砸、壓等外力作用。

2、 能適應采煤工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。

3、機身矮，便于安裝。

4、能兼作采煤機運行的軌道。

5、可反向運行，便于處理底鏈?zhǔn)鹿省?/b>

6、能作液壓支架前段的支點。

7、結構簡單，在輸送長度上可任意點進料或卸料。

8、機殼密閉，可以防止輸送物料時粉塵飛揚而污染環境。

9、當其尾部不設置機殼，并將刮板插入料堆時，可自行取料輸送。

埋刮板輸送機在運轉中的注意事項：

1、注意觀察鏈條、刮板運行情況。

2、發現下列情況必須停車處理：嚴重飄鏈、刮板斷裂、螺栓脫落，鏈子脫節等。

3、注意電機、減速機、各部軸承的溫升情況，電機溫升不能高于35℃，減速機、軸承溫升不能高于30℃。

4、經常觀察卸料溜槽，嚴防堵塞，保證物料及時卸落。

5、避免短時間內頻繁啟動。

6、每班工作結束后，清理文明衛生，如實填寫各種記錄，履行完交接班手續后方可離開崗位。
