埋刮板輸送機

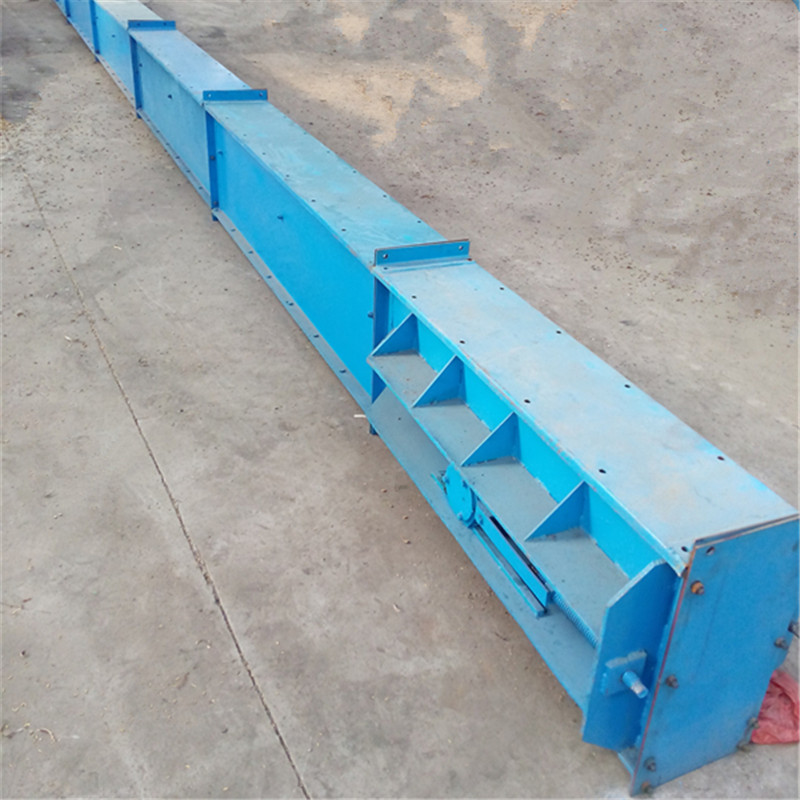

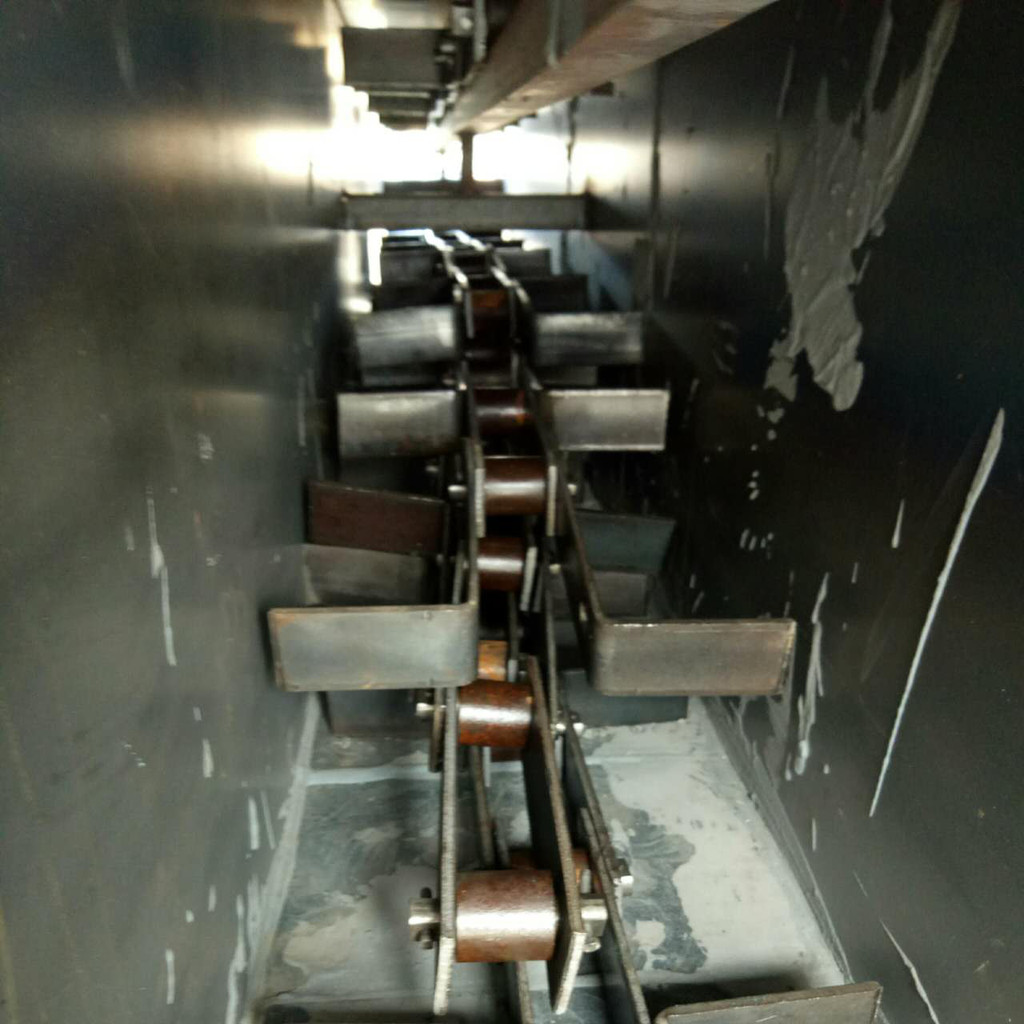

埋刮板輸送機是一種在封閉的矩形斷面的殼體內，借助于運動著的刮板鏈條連續輸送散壯物料的運輸設備。因?yàn)樵谳斔瓦^程中，刮板鏈條埋于被輸送的物料之中，故而稱>埋刮板輸送機”。
埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。
在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。
埋刮板輸送機機構簡單、重量輕、體積小、密封性強、安裝維修比較方便。它不但能水平輸送，也能傾斜或垂直提升輸送；能多點加料，也能多點卸料，輸送機工藝布置較為靈活。由于殼體是封閉的，這在輸送易飛揚的、有毒的、易爆的、高溫的物料時，對改善工人的操作條件和防止環境污染等方面都有較突出的優點。
埋刮板輸送機產品技術參數表：
水平刮板機技術參數 型號 12 16 18 20 25 30 32 35 40 50 60 63 機槽寬度 120 160 180 200 250 300 320 350 400 500 600 630 刮板鏈條節距 100 100 125 125 125 200 200 200 200 200 250 250 125 125 160 線速度m/s 0.133輸送距離 垂直20 水平25 電機(kw) 2.2-22價格每米960---4900元可根據用戶需要而設計制造特殊型號規格尺寸及材質的輸送機廠家直銷，免除了中間商，生產者直 接與用戶見面，簡化了流通過程，縮短了流通時間實現了真正的廠家優惠價格。 全國各地托運預付定金貨到付款,誠招各地代理商
輕型刮板輸送機{含電機，為整機價格}（輸送糧食，飼料等輕型物料）
| 型號 | 機槽寬度 | 輸送量(m3/h) | 每米動力(KW) | 3米價格 | 每增加1米(元) | 每減少一米（元） | 備注 |
| M120 | 120 | 0.5-2 | 0.2 | 1000 | +260 | -200 | 材質為碳鋼，室體板材厚度均為3mm，厚度5-6mm的價格為以上基價價格加20%，厚度8-10mm的價格為以上基價價格加50%
|
| M160 | 160 | 2-6 | 0.5 | 1260 | +380 | -320 | |
| M180 | 180 | 4-8 | 0.5 | 1700 | +500 | -420 | |
| M200 | 200 | 6-10 | 0.75 | 1800 | +520 | -480 | |
| M250 | 250 | 12-16 | 1 | 2300 | +640 | -600 | |
| M300 | 300 | 15-20 | 1.1 | 2800 | +760 | -710 | |
| M350 | 350 | 60-80 | 1.5 | 3500 | +880 | -800 | |
| M400 | 400 | 100-150 | 2.2 | 4400 | +960 | -900 | 材質為碳鋼，室體板材厚度均為4mm，厚度5-6mm的價格為以上基價價格加20%，厚度8-10mm的價格為以上基價價格加50% |
| M500 | 500 | 260-300 | 2.2 | 4900 | +1080 | -970 | |
| M600 | 600 | 300-350 | 3 | 5600 | +1200 | -1100 | |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
注
1.不銹鋼材質【201 202】?jī)r(jià)格為碳鋼價格的2.倍。不銹鋼材質304類為碳鋼價格的2.6倍。不銹鋼材質2520類為碳鋼價格的3.4倍
2.以上為帶式結構。鏈條結構的在價格上*1.5倍.
3.底部鋪筑鑄石板價格為，每平方外加260元，比如M500，每米+130元。
MZ重型刮板輸送機{含電機，為整機價格}（礦用，砂石，水泥粉灰等）
| 型號 | 槽寬 | 理想粒度 | 10%最大粒度 | 最大輸送斜度(°) | 6米價格（元） | 每增加一米增加 |
| MZ150 | 150 | <4 | <8 | ≤15 | 5100 | 550 |
| MZ200 | 200 | <5 | <10 | ≤15 | 5800 | 700 |
| MZ270 | 270 | <7 | <15 | ≤15 | 7800 | 900 |
| MZ350 | 350 | <9 | <18 | ≤15 | 14400 | 1560 |
| MZ410 | 410 | <11 | <21 | ≤15 | 18000 | 1920 |
| MZ500 | 500 | <13 | <25 | ≤15 | 22800 | 2640 |
| MZ600 | 600 | <15 | <30 | ≤15 | 27600 | 3000 |
注：
1.底部鋪筑鑄石板價格為，每平方外加260元，比如MZ500，每米+130元。
2.重型MZ刮板輸送機輸送量參數：
刮板輸送機。優缺點
優點:
1、結構堅實。能經受住炭、矸石或其他物料的沖、撞、砸、壓等外力作用。
2、 能適應工作面底板不平、彎曲推移的需要，可以承受垂直或水平方向的彎曲。
3、機身矮，便于安裝。
4、能兼作采煤機運行的軌道。
5、可反向運行，便于處理底鏈?zhǔn)鹿省?br>6、能作液壓支架前段的支點。
7、結構簡單，在輸送長度上可任意點進料或卸料。
8、機殼密閉，可以防止輸送物料時粉塵飛揚而污染環境。
9、當其尾部不設置機殼，并將刮板插入料堆時，可自行取料輸送。
缺點:
1、空載功率消耗較大，為總功率的30%左右。
2、不宜長距離輸送。
3、易發生掉鏈、跳鏈?zhǔn)鹿省?br>4、消耗鋼材多。成本大。
埋刮板輸送機產品的安裝與維護:
埋刮板輸送機的安裝需要進行以下工作：
1)定位:
首先定出機頭和機尾的位置，然后再定出刮板輸送機的中心線。
2)鋪設中間槽:
根據定出的輸送機中心線，鋪設中間槽。如采用非金屬槽箱，則中間槽鋪砌磚和水泥預制板，再粘結鑄石襯板。鑄石襯板鋪設時，要注意平直，接縫盡量少，縱向縫隙要錯開，防止工作時將縫隙磨成溝。
輸送機表面鋪設需要平直，如輸送機平面內有過大的彎曲，勢必導致兩條鏈?zhǔn)芰Σ痪鶆?，加速鏈子與槽壁鑄石之間的磨損，甚至卡鏈。各段槽體搭接應平整無臺階。由于槽體本身結構限制，相鄰中間槽在垂直方向偏轉不應過大。若輸送機鋪設不平直，運輸功耗將會增加。機道上的積煤或雜物應掃除干凈。
3)安裝機頭和機尾:
機頭和機尾應留有一定空間，便于維護及檢修。鏈輪中心線要與輸送機中心線垂直，并保證水平。

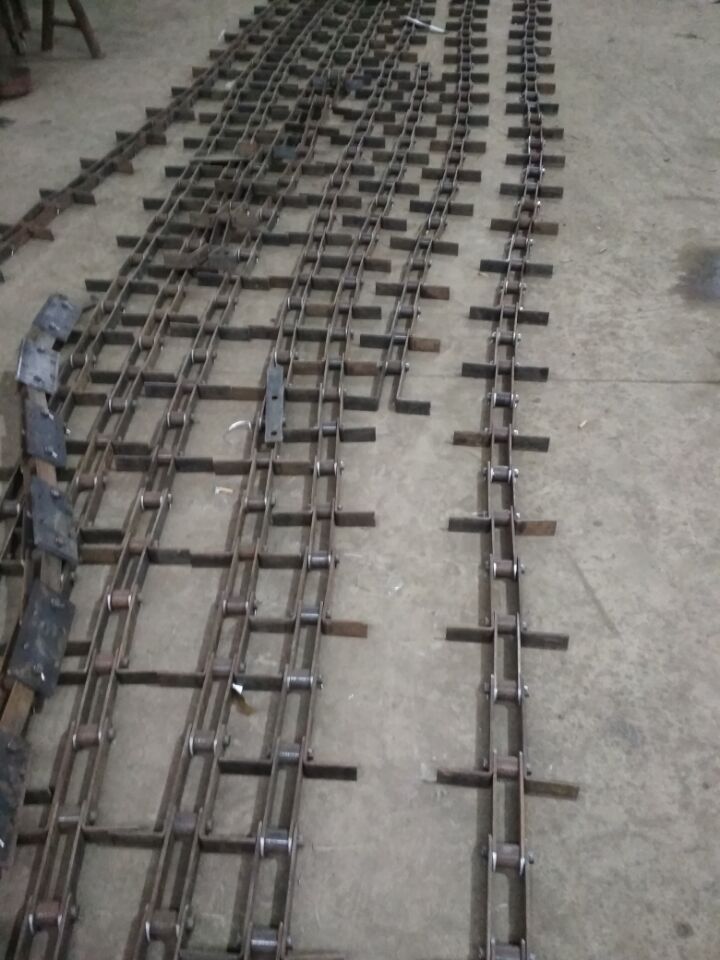

4)裝刮板鏈:
刮板鏈在安裝前，應預先連接好，刮板均勻地分布在鏈條中。如果是兩條鏈條，要選擇長度相等，或按出廠時的配對鏈條組裝。鏈條不得有扭轉現象。圓環鏈焊縫邊朝上，防止鏈條與鏈輪發生夾卡現象。
5)檢查和空運轉:
輸送機安裝好后，應進行全面檢查并開動輸送機?？者\(yùn)轉2小時，主要檢查驅動裝置和刮板運轉是否正常。同時，使各相鄰中間槽靠緊，再次緊鏈，調節鏈條長度。刮板輸送機工作的**兩周內，應特別注意鏈條的松緊程度。檢查的方法是：如果機尾有驅動裝置，則點動該驅動裝置，當機尾鏈輪的上股鏈條有兩個以上完全松弛的鏈環時，需緊鏈或拆鏈減環，減小鏈環長度。如果僅有機頭驅動裝置，則需要將電機反轉點動，當機頭鏈輪處的上股鏈條有兩個以上完全松弛的鏈環時，同樣需要緊鏈或拆鏈減環。

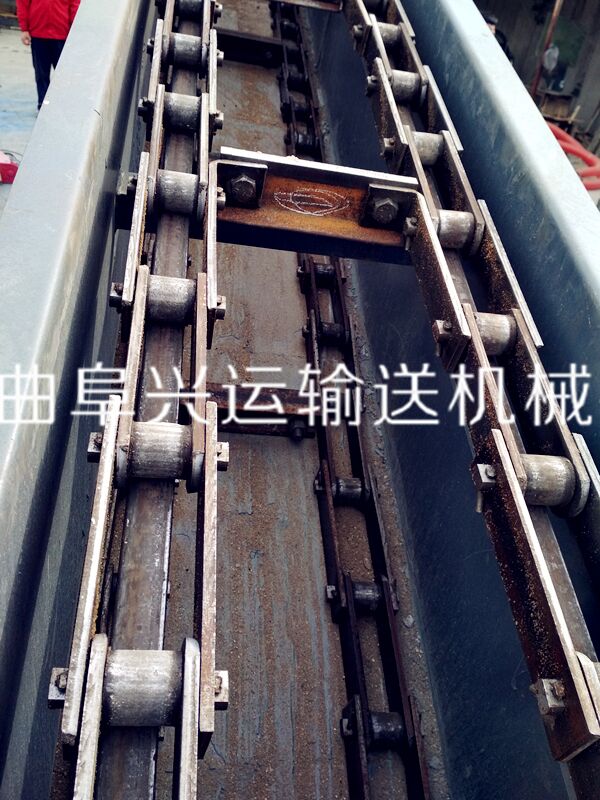

T型刮板輸送機，機槽300mm寬。側板4mm厚，底板4mm厚，鑄石板20mm厚，鑄鋼T刮板，單鏈，鏈條板厚8mm,刮板間距500mm，配置**KW**減速機。運行速度1M/S，長度*M,輸送能力19~22立方米/H,運輸物料為礦粉.
