一、 主要技術參數
|
型號
|
3382
|
3682
|
|
篩面規格
|
3300×8200
|
3600×8200
|
|
最大給料尺寸
|
200
|
200
|
|
生產能力(t/h)
|
800～1200
|
900～1500
|
|
電動功率
|
30×2
|
45×2
|
二、 工作原理

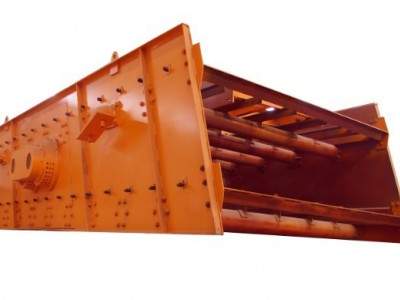

圓振動篩是一個以篩箱、振動器等可動部分為質量，以橡膠彈簧為彈性元件，以振動器為振動機構的單質量強迫振動系統的篩分設備。電機通過聯軸節驅動振動器、偏心塊高速旋轉產生強大的離心力，使篩箱作強制連續圓運動，物料則隨篩箱在傾斜的篩面上作連續的拋擲運動，拋起時分層，落下時顆粒透篩，周而復始地完成了粒度的分級過程。
三、 性能特點
1、性能
圓振動篩是本公司最新推出的新一代座式圓振動篩，其結構輕巧、外形新穎、性能優良、質量可靠，主要用于礦山、煤炭、建筑材料等碎石、采石、砂石等的分級，是各級破碎機的配套設備。
2、特點
本類篩機由篩箱、支承裝置、振動器、輪胎式聯軸節、電機等零部件組成。結構見附圖，篩箱與地基間由八個橡膠彈簧隔振，以消除由于設備工作時對地面的振動，篩箱上裝有用于篩分物料的篩網，振動器通過軸承座用螺栓固定在篩箱上，主軸的兩端裝有主、副偏心輪，這種布置方式的優點是激振器結構比較緊湊，篩機的振幅可通過調整主、副偏心塊數量的方式進行調整。
篩箱是篩機的最大部件，它由接料槽側板、支撐架、橫梁及加強梁等主要構件組成，是承接物料，傳遞激振力，分級物料的主要部件。為了克服整體框架因物件大、焊接應力大弊病。本件采用了高強度螺栓聯接，其工作可靠，制造維修方便，篩面采用優質耐磨鋼絲編織而成的金屬網，亦可根據需要使用篩板、非金屬網面、網孔大小控制分級粒度。
激振器中軸承采用大游隙單列向心圓柱滾子軸承，該類軸承能承受較大徑向載荷，用于本設備能有效降低溫升，延長工作壽命
四、圓振動篩的優勢所在
1.我公司YK型振動篩激振器采用雙激振,處理能力更大。入料端運動軌跡為橢圓,橢圓長軸與篩面成銳角,物料流動速度快,使物料盡快往中部輸送,避免了物料在入料端堆積.
2.雙激振器采用同步裝置連接保證了兩組激振器的同步，使設備在運轉過程中非常平穩。
3.激振器采用外置式塊偏心結構，在得到同樣大小激振力的情況下，我們可以把激振器的重量做小，減小了軸承的負荷，也降低了篩機的動負荷，減少了篩機過共振區時對地基的沖擊。而且外置式塊偏心結構使設備振幅調整幅度更大，調整更加方便。
4.我公司YK型振動篩振動器軸承使用壽命長：振動器采用八套軸承承擔負荷，而YA型軸偏心振動篩振動器采用兩套軸承承擔負荷，所以YK型塊偏心振動篩振動器軸承使用壽命更長。
5.YK型振動篩振動器采用外置式塊偏心結構，兩側振動器用萬向節聯接，軸承采用內外圈可分離的軸承，拆裝兩側振動器時相互不干擾，拆方便。而YA型軸偏心振動篩振動器采用一根通軸偏心軸，位于上下層篩網中間，軸承采用內外圈不可分離的調心軸承，更換兩側軸承時很不方便。
6.YK型振動篩軸承采用3號高溫脂潤滑、迷宮密封，無泄漏；而YA型軸偏心振動篩軸承采用稀油潤滑，易漏油，從而發生因缺油而燒壞軸承的事故。
7.YK型振動篩側板采用整板冷作折彎成型。激振器部位采用內外加強板與主側板塞焊加強，使設備剛度大大加強。YK型振動篩側板與加橫梁聯接采用高強度螺栓保證了設備具有足夠強度。
8.YK型振動篩篩箱軸承安裝部位采用數控鏜床整體鏜孔工藝，有效的保證同軸度，使軸承壽命大大增加，設備運轉更加平穩。
9.YK型振動篩電機動力是通過繞性片傳給振動篩，電機不參振，電動機壽命更長。而YA型軸偏心振動篩電機動力是通過兩個皮帶輪直接傳給振動篩，電機參振，傳動皮帶一拉一縮易斷裂，電動機壽命大大減少。
10.YK型振動篩支承采用橡膠彈簧。而YA型軸偏心振動篩支承采用金屬彈簧。橡膠彈簧與金屬彈簧相比具有耐腐蝕、噪音低、過共振區平穩等優點。
