螺旋分級機主要有高堰式單螺旋和雙螺旋、低堰式單螺旋和雙螺旋、螺旋分級機沉沒式單螺旋和雙螺旋幾種分級機，低堰式現運用的很少，主要是高堰式和沉沒式。

　　螺旋分級機是選礦的設備之一,螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。螺旋分級機簡稱分級機。 分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

        水力旋流器雖然在技術上比分級機先進，但是由于設備結構、材料質量和管理上存在諸多問題，沒有很好在我國內得到推廣使用。直到近年水力旋流器經過結構上的改進，采用了橡膠耐磨材料，配備了自動控制裝置，在有色、黑色金屬礦石選礦工業部門得到推廣。^[1]


　　分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠、操作方便等特點。

　　分級機是是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

　　螺旋分級機工作原理：

　　螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種.

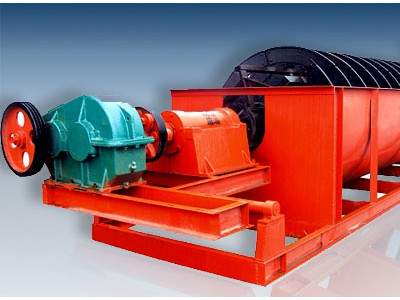

　　分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

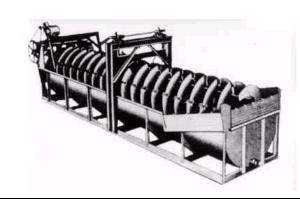

　　分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

　　螺旋分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙，或用在重力選礦廠中來分級礦砂和細泥，及金屬選礦流程中對礦漿進行粒度分級，及洗礦作業中的脫泥、脫水等作業。該機具有結構簡單、工作可靠分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

　　常用的槽形分級機有水力分級箱，典瓦爾型水力分級機和KP-4C型分級機等。

　　水力分級箱為自由沉降式分級設備。當處理密度大、顆粒粗的物料時，耗水量要比干涉沉降式水 力分級機大，而且排礦管易堵，分級效果差。但其構造簡單，不用動力，工作可靠，故在鎢，錫礦石選礦廠中被廣泛應用。

　　水力分級箱適宜處理粒度較小和細泥含量較多的物料。適宜的分級粒度為2一0.074mm，對小于0.074m/n的粒級，分級效果較差。適宜的給礦濃度為t8",--25%。

　　選擇水力分級箱時，要注意分級箱的室數與流程中所規定的分級級別數相適應，同時應兼顧到所選用的搖床及跳汰機臺數。

　　典瓦爾型水力分級機為干涉沉降式分級機，適于處理密度較大，粒度較粗的礦石。

　　螺旋分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。

　　1、減速機內的機油在負荷運轉一周內全部更換新機油。以后每隔六個月更換一次。每班檢查油面高度并及時添加。

　　2、其余潤滑點用鈣基或鈉基潤滑脂潤滑。每班擰注油杯一次。

　　3、大軸部件軸承的潤滑脂每年清洗更換一次。

　　4、螺旋襯片磨損后應及時更換。

　　1、高堰式：溢流端螺旋葉片的頂部高于溢流面，且溢流端螺旋中心低于溢流面。主要用于溢流粒度為的礦石分級；

　　2、沉沒式：溢流端的螺旋葉片全部浸入溢流面以下。主要適用于溢流粒度為的礦石分級。

　　型號說明：例 “2FG-15” 其中，“2”表示雙螺旋，單螺旋不標；“F”表示螺旋分級機；“G”表示高堰式，或標為“C”表示沉沒式；“15”表示分級機螺旋直徑，單位dm。

　　設備故障1: 斷軸

　　產生原因: 返砂量忽大忽小,負荷不勻,軸材料,加工質量差;安裝不正或軸彎曲.

　　排除方法： 焊接或換軸

　　設備故障2: 下軸頭進砂

　　產生原因: 法蘭盤或填料塞得過松;墊子不嚴。

　　排除方法: 修理下軸頭

　　設備故障3: 螺旋葉或輻條彎曲

　　產生原因: 返砂量過大而返砂槽堵塞;啟動時,返砂過多;開車前螺旋提升不夠.

　　排除方法: 修正或更換螺旋葉或輻條

　　設備故障4: 下降時提升齒輪空轉

　　產生原因: 槽內沉砂太多

　　排除方法: 挖放沉砂

　　設備故障5: 提升桿振動

　　產生原因: 軸頭彎曲;下軸頭內進砂;軸頭滾珠磨壞.

　　排除方法: 清洗更換

　　以上這些就是螺旋分級機的幾種常見故障及排除方法.設備安裝試機注意事項1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。

　　2、安裝時應注意主機體與水平的垂直。

　　3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

　　4、按設備的動力配置電源線和控制開關。

　　5、檢查完畢，進行空負荷試車，試車正常即可進行生產。

　　6. 開機前，必須對各潤滑點檢查，是否有足夠的潤滑脂，連接螺栓必須緊固，各螺旋葉片必須緊固。

　　7. 啟動電機后，一定要等運轉正常后，才能開始逐漸加料。

　　8. 停止運轉前必先停止加料，待箱槽內所有物料排盡之后，才能停止電機。

　　9. 應經常檢查螺旋的磨損情況及時更換,以免因螺旋損壞而造成不必要的損失

       螺旋分級機葉片磨損：葉片磨損后，相對于返砂量減小，造成磨礦細度變粗，另外，若葉片磨損厲害，將影響分級機壽命，所以在工作中及時檢查葉片磨損情況，及時更換磨損葉片。球磨機轉速、分級機轉速、分級機葉輪間距：在球磨機購買時已定，注意在購買時查看咨詢。

　　螺旋分級機下開口高低、分級機下開口大小、分級機上開口高低、分級機上開口大小是在設備安裝期間進行現場制作，在許多選廠，因為在設備安裝中分級機開口大小高低沒有進行調整好，而工人在操作過程中又不太留意，無形也是影響了磨礦作業。分級機下開口低，相對是礦砂沉淀區大了，所以返砂量將大，磨礦細度相對細，分級機下開口大，相對是礦砂沉淀區大了，水流較為平緩，所以返砂量將大，磨礦細度相對細，分級機上開口低，返砂量相對大，磨礦細度相對變細，分級機上開口大，相對返砂量相對大，磨礦細度相對變細。否則相反。

　　螺旋分級機的轉速影響作用

　　分級機中螺旋的轉速。螺旋的旋轉速度不僅影響濫流產品的粒度，也影響分級機輸送沉砂的能力。因此，在選擇螺旋轉速時，必須同時滿足溢流細度和返砂生產率的要求。轉速愈快，按返砂計的生產能力愈高，但因?qū)ΦV漿的攪拌作用變強，溢流中夾帶的粗粒增多，適合于粗磨循環中使用的分級機。而在第二段磨礦或細磨循環中使用的分級機，要求得到較細的溢流產品，螺旋轉速應盡量放慢一些。

（一） 安裝：機器經檢查無損傷、螺釘無松動，即可安裝。分級機應牢靠地安裝在澆注好的混凝土的基礎上。基礎設計應具有很好的支撐作用，盡量減少對螺釘?shù)募羟辛Α?/p>

（二） 操作對螺旋分級機的結構和工作原理清楚后，方可操縱本機。

　　1、螺旋體轉動后，方可開始給入礦漿，逐漸地嗇給礦量。

　　2、螺旋體處在工作狀態時，如遇特殊故障如卡住、過載）須立即停車時，立即將螺旋體提升出礦漿面，絕不準許螺旋體壓在礦漿內，速將礦閥打開，避免淤塞。

　　3、再次啟動時，須將螺旋體下降到一定位置，才能轉動螺旋體。

　　4、本機在使用中如需要停車時，應先停止供料，待物程分級完，內無物料之后，才能停止運轉。

（三）保養

　　1、凡各潤滑點均以鈉基潤滑脂或鈣基潤滑脂潤滑。

　　2、每班應查看減速機內部潤滑油是否在油針刻線上，每6個月?lián)Q次油。

　　3、應經常檢查下部支座或中間架軸瓦、軸承、密封圈是否磨損、軸瓦是否損壞，以便及時更換。

　　4、軸承潤滑必須每隔4小時用手動干油泵向軸承內壓注高壓油，以保持軸承的密封性能。
