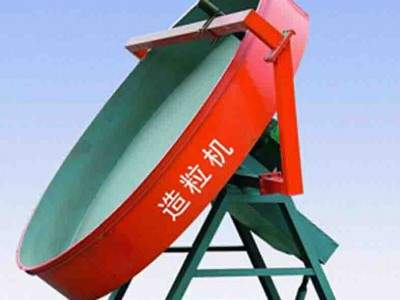

系列圓盤造粒機
用途及特點
型號ZL25/28/30/32/36
圓盤造粒機造粒盤盤角采用整體圓弧結構。成粒率可達93%以上.造粒盤設有三個出料口。便于間斷生產作業。大大降低了勞動強度。提高了勞動效率。減速機與電動機采用柔性皮帶傳動。起動平穩。減緩沖擊力。提高設備使用壽命。圓盤造粒機主要應用于復合肥生產過程的造粒，同時適合于化工、醫藥、冶金、建材、飼料行業的設備，它具有結構緊湊、堅固、安裝使用方便、性能穩定的特點，該機主要是由一個具有角度的圓盤和底座構成，其請教可調，在造粒過程中，有混合機混合好的物料，用輸送機輸送至圓盤上方，連續定量的加入圓盤內，圓盤內的物料由噴淋下倆的粘合劑粘連，包裹成粒。隨著圓盤的轉動，顆粒逐漸長大，由于本機具有顯著的分級能力，大顆粒浮在上面，從圓盤的下方連續流出，而小顆粒則與新加入的物料繼續長大。造粒盤盤底采用多條輻射鋼板加強、堅固耐用、永不變形。加厚、加重、堅固的底座設計不需地腳螺栓固定，運轉平穩.。造粒機主齒輪采用高頻淬火，使用壽命增加1倍，造粒機盤內襯高強度玻璃鋼，防腐耐用。本機有造粒均勻、成粒率高、返粒少、運轉平穩、設備堅固耐用、使用壽命長、生產能力大等特點。
  工作原理：
物料在傾斜35-55°的旋轉圓盤內滾動，傾斜的圓盤使粉料產生落差，由于落差使顆粒之間的碰撞、磨擦的機會增多，物料在幾種力的作用下沿著一定的軌跡運動形成滾動漩渦，加一定量的水后，圓盤里的顆粒由小變大，晶核逐漸增大，待一定時間后形成圓粒，直至達到成品要求的力度，從圓盤的邊緣自動滾出。
主要技術參數：
型號
Model 造粒盤直徑
(mm) 盤邊高度
(mm) 容積
Volume(m3) 轉速
(r/min) 電機功率
kw 生產能力
(T/h)
~2
~3
~4
~5
~7
