一、新型破碎屬具概述（破碎鏟斗）

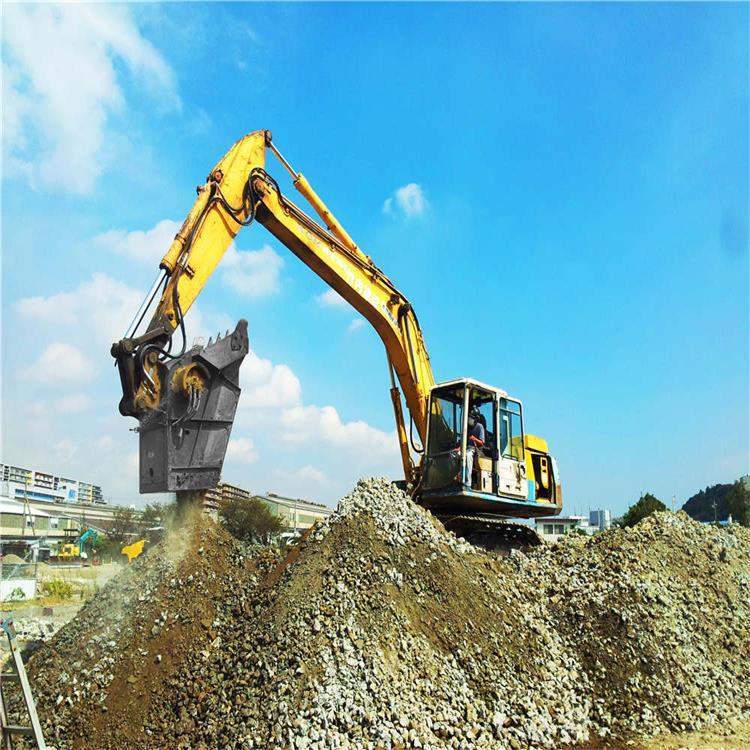

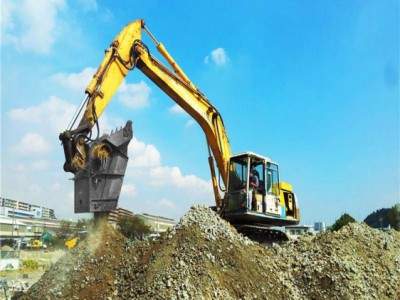

所謂“破碎鏟斗”就是機架外形成斗狀，并與挖機配套使用的一種新型顎式破碎機。其具有結構靈活，工作可靠，制造維護容易，適應性強，成本低等突出優點，廣泛應用于礦山、建筑材料、交通等行業中，特別是在建筑垃圾處理方面，體現出節能減排設計理念。破碎鏟斗與挖機配套使用時，破碎鏟斗安裝在挖機臂上，隨挖機臂一起運動，操作挖機臂鏟裝物料，破碎鏟斗裝滿物料，物料在鏟斗的破碎腔內進行破碎?；陬€式破碎機成熟設計理論，而設計的一種與挖機配套使用的新型全液壓破碎裝置，通過顎式破碎機成熟設計理論對該裝置的機構組成與參數進行確定，利用單位體積礦石粉碎能耗機理與實測數據統計分析法對該裝置的功率參數進行計算確定。通過上述理論設計出的破碎裝置是集鏟裝和破碎功能于一體的新裝備（破碎鏟斗），該裝置的使用在環保與節能方面具有重要意義，同時為新屬具研發設計提供新思路與新理念。

二、破碎鏟斗結構組成與工作原理

2.1 破碎鏟斗結構組成

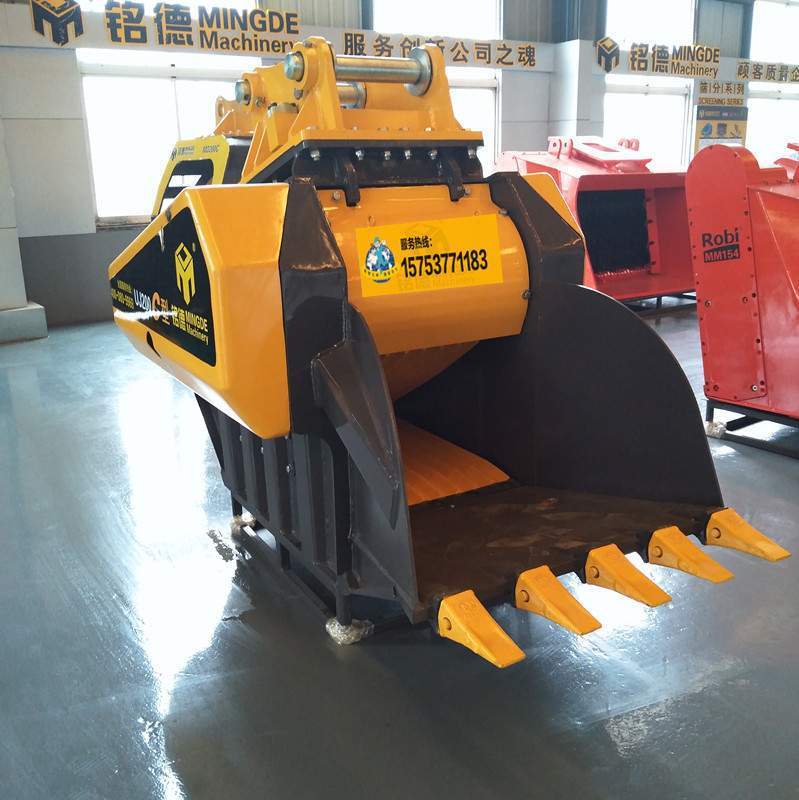

破碎鏟斗主體結構由鏟斗型機架、動顎部件、驅動部件、連接頭部件、破碎齒板、調整裝置、拉桿裝置等組成。

2.2 破碎鏟斗工作原理

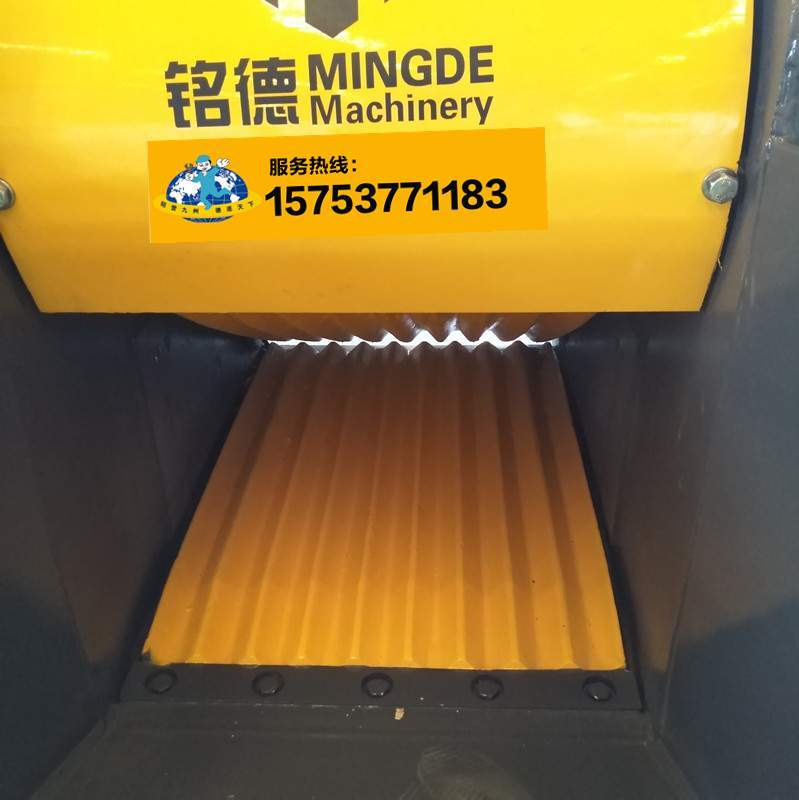

破碎鏟斗破碎物料是由配套的挖機提供液壓。動力源，驅動馬達通過聯軸器帶動偏心軸通過鍵固聯成一整體，它是運動和動力輸入構件，即原動件，其余構件都是從動件。偏心軸繞軸線轉動時，驅使輸出構件動鄂做平面復雜運動，將進入破碎腔的物料進行破碎，物料靠自重由排料口排出。動顎上部與偏心軸相連，下部由推力板支撐。偏心軸轉動時，動顎齒板不僅對定顎齒板作往復擺動，同時還沿定顎齒板有很大幅度的上下運動。上部的運動軌跡接近圓形，越向下水平運動幅度越小，運動軌跡也越呈橢圓形。
