PEV系列顎式破碎機
※工作原理
PEV顎式破碎機適用于粗碎、中碎和細碎抗壓強度不大于200Mpa的各種礦石或巖石。
適用于礦山、砂石場、水泥廠、筑路、冶金、化工等行業。電機通過V帶帶動主機皮帶輪,
主機皮帶輪驅動偏心軸,使動顎按已定的規則性運動軌跡作往復的上下前后周期性變化的運動,
從而將破碎腔內的物料予以破碎,物料靠自重由排料口排出。
※產品特點

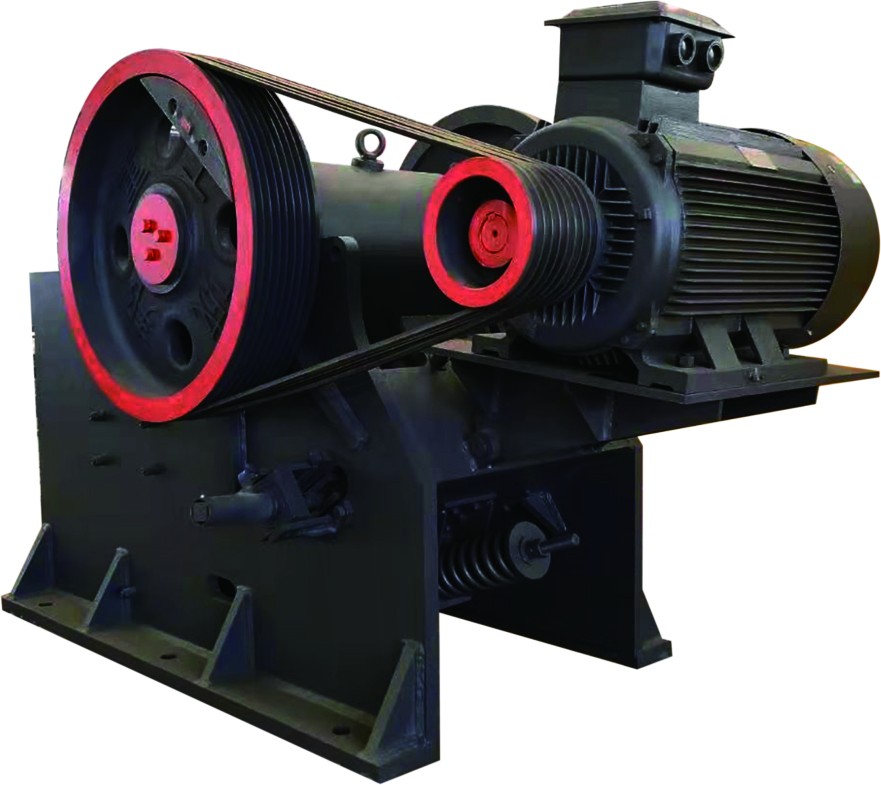

1.一體式電機安裝破碎機出廠時就已安裝電機架,電機架與破碎機為一體式,減小了破碎機的安裝空間和V帶長度。電機和破碎機同步運動,增加了V帶壽命。
2.有限元分析破碎機采用了行業專業的機械設計軟件進行輔助設計。從零部件建模到機構分析,從動力學分析到有限元分析,設計全程得到了有效的控制。
3.破碎腔型優化優化設計的破碎腔型配合合理的沖程,使得破碎機產量更高。無論鵝卵石、開山石還是礦石,都有與之相匹配的齒板。
4.調節更方便易于實現自動化:新破碎機采用楔塊調節。機械式調節可使破碎機無論在工作還是停機時都可以調節,而更換成液壓調整后,可使破碎機實現自動控制,只須觸按按鈕即可實現調節和動顎預緊。
5.選配件PEV系列破碎機提供多種選配件,包括進料斗、飛輪帶輪安全罩、 自動潤滑系統、液壓調整系統。這些選配件可以提高設備的運行效率,降低生產成本。
6.結構優化采用機構分析對動顎沖程進行優化,得到此普通破碎機更大的沖程,因而產量更高,效率更高。
7.生產加工PEV系列破碎機零件采用優質的合金鑄鋼件和熱軋合金鋼板,確保使用壽命和穩定性。
8.加大的軸承新破碎機采用4支相同大小的軸承,比同規格的其它破碎機型號更大,壽命更長。減小了動顎總成的維修時間,延長了更換軸承的周期。
9.排料口液壓調整系統(選配)每種型號的破碎機都可以配置液壓調整系統。通過液壓缸和蓄能器的配合,達到自動調整排料口并預緊動顎的目的。安全可靠的液壓系統減少了開機前的準備工作,提高了工作效率,并保障了主機的安全運行。
