1當(dāng)原材料不能馬上停止使用，混凝土又不能中斷供應(yīng)時(shí)怎么辦？

必須在于原材料商聯(lián)系的同時(shí)，派專人控制攪拌用水量和現(xiàn)場混凝土硫化監(jiān)控，防止工地自行加水。必要時(shí)控制水膠比不變，適當(dāng)加大水泥用量，以增加混凝土流動性。一般每增加1cm塌落度，每1m3混凝土需要增加1.5%~2.5%的水泥漿體積。

2什么樣的粉煤灰都可以在預(yù)拌混凝土中用嗎？

粉煤灰根據(jù)其細(xì)度、需水量比、含碳量不同，分為Ⅰ、Ⅱ、Ⅲ級，Ⅰ級、Ⅱ級粉煤灰可用于預(yù)拌混凝土中。

3什么情況下不宜采用粉煤灰？

冬季施工，尤其在-10℃及其以下溫度施工時(shí)，由于粉煤灰混凝土早期強(qiáng)度偏低，達(dá)到抗凍臨界強(qiáng)度需要在正溫預(yù)養(yǎng)時(shí)間長，工地保溫較差，很易受凍，不宜摻粉煤灰。此外隨打壓光混凝土地面、有除冰鹽要求的混凝土不得摻粉煤灰。

4摻粉煤灰混凝土是否可以延長驗(yàn)收齡期？

是的，由于粉煤灰摻入對混凝土后期強(qiáng)度有貢獻(xiàn)，因此我國《粉煤灰混凝土應(yīng)用技術(shù)規(guī)范》（GB J146）規(guī)定粉煤灰混凝土設(shè)計(jì)強(qiáng)度等級的齡期，地上工程宜為28天；地面工程宜為28天或60天；地下工程宜為60天或90天；大體積混凝土宜為90天或180天。

5硅灰在什么條件下使用？

硅灰主要用于配制高強(qiáng)度混凝土、抗硫酸鹽混凝土、抗氯鹽腐蝕混凝土、水下混凝土、除冰鹽混凝土、高耐磨路面混凝土，我國較多采用的時(shí)艾肯硅灰，價(jià)格約在3000元/噸左右。

6什么情況下采用沸石粉？

沸石粉可作水泥的活性摻合料。沸石粉可取代混凝土中的部分水泥，提高混凝土保水性，特別是在聚羧酸高效減水劑搞摻量配制大流態(tài)、超高強(qiáng)混凝土?xí)r，適量摻入沸石粉，可有效提高混凝土保水性、防止混凝土泌水。配制輕骨料混凝土?xí)r，由于其的摻入會提高水泥漿的結(jié)構(gòu)粘度，可使輕骨料在振搗成型中的上浮問題大大改善。沸石粉混凝土還適用于水下混凝土和地下潮濕環(huán)境養(yǎng)護(hù)的混凝土，抗凍性、抗?jié)B性良好。采用沸石粉配制高性能混凝土?xí)r，取代水泥量10%為佳。

7有時(shí)用萘系高效減水劑生產(chǎn)的混凝土拆模后，混凝土表面氣泡特別多是什么原因？應(yīng)該怎么辦？

有的外加劑生產(chǎn)廠采購價(jià)格便宜的粗奈（正常的奈外觀顏色呈白色、黃色，含雜質(zhì)的奈呈粉紅色、紅磚色）、混合奈，這些化學(xué)成分不純的奈，苯酚含量高、純度低，會在高效減水劑中帶來許多氣泡（劣質(zhì)奈會在混凝土中帶入3%的氣泡），且氣泡較大，消泡時(shí)間較長，直接影響混凝土強(qiáng)度。此時(shí)，應(yīng)及時(shí)與外加劑廠聯(lián)系暫停使用，以防影響混凝土強(qiáng)度。

8怎樣檢測減水劑含氣量？

除含氣量測定儀測定混凝土含氣量來推斷外加劑引氣量外，還可以用下述方法來檢驗(yàn)。

取100ml具塞比色管，加入4克粉劑試樣，再加水至40ml，用鋼尺記下溶液垂直高度（h0），用手握緊比色管塞，劇烈搖晃20次，立即用秒表計(jì)時(shí)，同時(shí)量取泡沫頂端高度（h1）待至液面泡沫消失，并露出液面時(shí)，記下時(shí)間（s）。

控制指標(biāo)：起泡高度≤45mm，消泡時(shí)間≤50s。

9使用引氣劑要注意什么？

首先，要控制引氣量一般以2%-4%（體積含量）為宜，否則，會造成混凝土強(qiáng)度下降。此外，不可選擇質(zhì)量差、氣泡直徑和間距大的劣質(zhì)引氣劑，如十二烷基磺酸鈉、木鈣等。摻量稍大會造成混凝土強(qiáng)度大幅度下降。使用前要通過試驗(yàn)確定采用那個(gè)品種，摻多少量。

10混凝土在現(xiàn)場等待時(shí)間過長，會對其質(zhì)量有何影響？

混凝土中摻入了緩凝劑，但是其緩凝時(shí)間是有限的，超過2h后水泥開始水化，塌落度也開始下降，混凝土強(qiáng)度會損失一部分。一些企業(yè)曾做過這方面的試驗(yàn)，試驗(yàn)結(jié)果證明，現(xiàn)場等待時(shí)間超過2h，混凝土強(qiáng)度開始下降。為此混凝土在現(xiàn)場等待時(shí)間不應(yīng)超過2h。

11往混凝土運(yùn)輸車中加水，會帶來什么后果？

混凝土正常的水膠比保證其具有一定的流動性和強(qiáng)度，另外后加水會降低混凝土強(qiáng)度，（多余的水分蒸發(fā)后形成空隙，削弱混凝土斷面），據(jù)一些混凝土企業(yè)試驗(yàn)數(shù)據(jù)表明，混凝土中每增加10千克水，其28天強(qiáng)度下降3.7Mpa。因此要嚴(yán)格控制施工現(xiàn)場不得往運(yùn)輸車中加水。

12由于各種原因，混凝土到現(xiàn)場塌落度很小，難以泵送怎么辦？

只能采用混凝土硫化劑二次硫化。目前大部分混凝土采用奈系泵送劑，硫化劑即為萘系高效減水劑，液體劑、粉劑均可。

13硫化劑用量怎么控制?

應(yīng)視運(yùn)輸車中混凝土塌落度大小來調(diào)整硫化劑用量。采用粉劑時(shí)，一般為0.5千克/立方-1千克/立方；液劑時(shí)為1千克/立方-2千克/立方；加入后，罐體快轉(zhuǎn)1-2分鐘左右即可硫化。

14由于種種不可預(yù)見的原因，第一次硫化后未能及時(shí)泵送，混凝土坍落度有降下來了，怎么辦？

通過多次試驗(yàn)證明，混凝土可反復(fù)硫化，只要不加水，常溫下停留不超過2h，一般其強(qiáng)度不會下降。

15為什么不用泵送劑作硫化劑？

因?yàn)楸盟蛣┲袝芯從?、引氣劑的組分，摻入混凝土中可能會引起混凝土緩凝或強(qiáng)度下降。

16混凝土澆筑后多少時(shí)間初、終凝？怎么判斷？

常溫下混凝土初凝時(shí)間為6-8小時(shí)，手輕按混凝土表面，不粘手，混凝土表面收水，有一層發(fā)亮的薄膜時(shí)為初凝；當(dāng)混凝土表面顏色變白，手按無印，即為終凝，終凝時(shí)間約為8-10小時(shí)，夏季、冬季視氣溫不同，初終凝時(shí)間會縮短或延長。

17何謂早強(qiáng)混凝土？

普通混凝土常溫下7天約達(dá)到設(shè)計(jì)強(qiáng)度的70%，28天達(dá)到設(shè)計(jì)強(qiáng)度的100%，由于施工進(jìn)度或模板周轉(zhuǎn)的需要，采取措施，使混凝土常溫下15天左右達(dá)到設(shè)計(jì)強(qiáng)度，即為早強(qiáng)混凝土。

18何謂超早強(qiáng)混凝土？

常溫下，能使混凝土7天左右達(dá)到設(shè)計(jì)強(qiáng)度的混凝土稱為超早期混凝土。

19怎樣配制超早強(qiáng)混凝土？

一般可采用超早強(qiáng)型泵送劑配制，也可用提高兩個(gè)混凝土強(qiáng)度等級方法或采用PO42.5R水泥來配制。

20大體積混凝土配合比設(shè)計(jì)要注意什么？

大體積混凝土要防止其內(nèi)外溫差超過25℃而引起的結(jié)構(gòu)裂縫，因此配合比設(shè)計(jì)時(shí)要注意以下幾點(diǎn)：

控制水泥用量并選用水化熱較低、凝結(jié)時(shí)間較緩的水泥。如大壩水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥等。

宜摻用粉煤灰、磨細(xì)礦粉以降低混凝土水化熱。

應(yīng)采用緩凝型減水劑或高效減水劑。

為降低混凝土入模溫度，可采用符合攪拌用水標(biāo)準(zhǔn)的地下水，必要時(shí)可摻入部分冰塊。

21什么叫混凝土絕熱溫升？

混凝土中的水泥在水化過程中會放出熱量，其放熱量與采用的水泥品種、水泥用量有關(guān)，假定混凝土處于上下左右都不能散發(fā)熱量的絕熱狀態(tài)，隨著水泥水化，混凝土內(nèi)溫度會繼續(xù)升高，當(dāng)上升到最高時(shí)，達(dá)到最高絕熱溫升。

22絕熱溫升怎樣計(jì)算？

水泥水化熱絕熱溫升按下式計(jì)算：

Tmax＝mq／cρ

式中：Tmax－水泥水化絕熱溫升值（℃）m－每立方混凝土水泥用量（千克），q－水泥水化熱， c－混凝土比熱（取0.96j/K），ρ－混凝土密度（2400千克/立方）。

23水泥水化熱是多少？

各種水泥水化熱可參照表取。

每千克水泥水化熱Q（Kj/Kg）

24大體混凝土升溫有何規(guī)律？

一般大體積混凝土澆注后2-3天升至熱峰值。如：某工程底板2米厚，采用360千克/立方的42.5級水泥配制，施工處夏季，入模溫度32℃.其中心溫度可高達(dá)80℃左右。4天以后水泥水化熱能已大部分消耗掉，內(nèi)部溫度逐漸降下來，這種溫度可能延續(xù)十幾天到三十余天，一些水工大體積混凝土水化散熱過程可能還要長很多。掌握了這個(gè)規(guī)律，大體積混凝土溫控重點(diǎn)應(yīng)放在澆筑后一周內(nèi)，尤其是第2-3天。

25大摻量粉煤灰對抑制混凝土溫度峰值有何作用？

摻粉煤灰有利于降低大體積混凝土溫度峰值和推遲溫度峰值出現(xiàn)的時(shí)間。粉煤灰摻量10%-50%（占膠結(jié)料質(zhì)量的百分?jǐn)?shù)）時(shí)，3天水化峰值降低5.9%-35.1%，推遲溫度峰值出現(xiàn)0.5-3.2小時(shí)。

26粗、細(xì)骨料進(jìn)場要注意哪些事項(xiàng)？

粗骨料主要應(yīng)控制其粒徑、級配、粒形、石粉含量、泥塊含量。每車進(jìn)行宏觀檢查，不合格不得卸車；此外，要按規(guī)范要求，按批量檢驗(yàn)各項(xiàng)指標(biāo)。

細(xì)骨料應(yīng)控制細(xì)度模數(shù)、含泥量和泥塊含量。每車進(jìn)行宏觀檢查，不合格不卸車；同樣應(yīng)按規(guī)范要求批量檢驗(yàn)。

27粗骨料粒徑為什么要控制在5—25mm？

粗骨料粒徑受混凝土泵送管道管徑和泵送高度的制約，一般可泵送的最大粒徑隨泵送高度增加而降低。如泵送高度＜50m時(shí)，粗骨料最大粒徑與輸送得徑比≤1：3；而泵送高度為100m時(shí)，其比便降至1：5，否則易堵管。

28泵送混凝土為什么要控制粗骨料針片狀含量？

其含量高時(shí)，針狀粗骨料抗折強(qiáng)度比較低，且粗骨料間粘結(jié)強(qiáng)度下降，因而致使混凝土強(qiáng)度下降。對于預(yù)拌混凝土來說，針片狀含量高，會使粗骨料粒形不好，從而使混凝土流動性下降，同時(shí)針片狀骨料很容易在管道處堵塞，造成堵泵，甚至爆管。因此泵送混凝土要求其針片含量≤10%，高強(qiáng)度混凝土要求則更高。

29預(yù)拌混凝土需要什么樣的砂子？

預(yù)拌混凝土需用中砂，除對砂的級配、含泥量和泥塊含量等按規(guī)范要求外，還要注意通過0.315mm篩孔的砂不少于15%。這對混凝土的可泵性影響很大，此值過低易堵泵，并便混凝土保水性差，易泌水。

30砂子細(xì)會帶來什么影響？

砂子太細(xì)，混凝土需水量上升，而且用細(xì)砂配制的混凝土其可泵性、保塑性均極差，混凝土強(qiáng)度會下降，易開裂。

31只有細(xì)砂怎么辦？

如砂源有問題，可用細(xì)砂加部分機(jī)制砂配制泵送混凝土，如可用細(xì)度模數(shù)小于2.0的細(xì)砂摻細(xì)度模數(shù)3.0—3.2的機(jī)制砂，約以6：4左右的比例，觀察其流動性、可泵性，具體可通過試驗(yàn)確定配比。

32砂含量大會帶來什么后果？

砂含泥量大，混凝土需水量大，保塑性差，收縮加大，混凝土強(qiáng)度下降，結(jié)構(gòu)易開裂，結(jié)構(gòu)易開裂，因此要控制砂含泥量≤3%（C30-C50），高強(qiáng)混凝土含泥量要求更高。

33砂石中有泥塊會對混凝土有何影響？

砂石中泥塊除與含泥帶來同樣的影響外，還會嚴(yán)重影響混凝土強(qiáng)度。比如，泥塊會削弱混凝土斷面；澆筑地面時(shí)泥塊上浮，干縮后會在表面形成凹坑等缺陷。

34為什么配制高強(qiáng)度混凝土?xí)r應(yīng)采用粒徑小一些的石子？

隨著粗骨料粒徑加大，其與水泥漿體的粘結(jié)削弱，增加了混凝土材料內(nèi)部結(jié)構(gòu)的不連續(xù)性，導(dǎo)致混凝土強(qiáng)度降低。

粗骨料在混凝土中對水泥收縮起著約束作用。由于粗骨料與水泥漿體的彈性模量不同，因而在混凝土內(nèi)部產(chǎn)生拉應(yīng)力。此內(nèi)應(yīng)力隨粗骨料粒徑的增大而增大，并會導(dǎo)致混凝土強(qiáng)度降低。

隨著粗骨料粒徑的增大，在粗骨料界面過渡區(qū)的Ca(OH)2晶體的定向排列程度增大，便界面結(jié)構(gòu)削弱，從而降低了混凝土強(qiáng)度。

試驗(yàn)表明：

混凝土中粒徑15-25mm粗骨料周圍界面裂紋寬度為0.1mm左右，裂縫長度為粒徑周長的2/3，界面裂紋與周圍水泥漿中的裂紋連通的較多：而5-10mm粒徑粗骨料混凝土中，界面裂紋寬度較均勻，僅為0.03mm，裂紋長度僅為粒徑周長的1/6。

粒徑大小不同的粗骨料，混凝土硬化后在粒徑下部形成的水囊積聚量也不同，大粒徑粗骨料下部水囊大而多，水囊中的水蒸發(fā)后，其下界面形成的界面縫必然比小粒徑的寬，界面強(qiáng)度就低。

35為什么同樣配比混凝土，卵石混凝土比碎石混凝土強(qiáng)度低3-4MPa？

粗骨料的表面粗糙，有得于水泥漿與骨料的界面強(qiáng)度。根據(jù)作者多年試驗(yàn)，卵石配制的混凝土一方面由于其含風(fēng)化石較多，本身壓碎指標(biāo)低于碎石，而且表面光滑，界面強(qiáng)度低，因此由其配制的混凝土強(qiáng)度會比同配比碎石混凝土低3-4 MPa。

36為什么每班都要測定砂石含水率？

砂石在預(yù)拌混凝土中約各有800-1100kg/m3用量，其每1%的含水量就會帶來混凝土中用水量8—11kg的影響。特別是砂子，通常從河中采集，含水率變化較大，如不經(jīng)常檢測含水率，及時(shí)調(diào)整攪拌用水量，會造成各盤混凝土坍落度、可泵性、強(qiáng)度的很大波動。

37什么是堿骨料反應(yīng)？

混凝土中的堿與化學(xué)成分為活性二氧化硅的骨料發(fā)生化學(xué)反應(yīng)，生成堿-硅酸凝膠后吸水膨脹，膨脹應(yīng)力使混凝土開裂，這個(gè)過程稱為堿骨料反應(yīng)。

38怎樣防止堿骨料反應(yīng)？

如當(dāng)?shù)卮止橇现泻谢钚远趸?，則要嚴(yán)格限制混凝土外加劑堿含量，如《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》（GB50010-2002）規(guī)定當(dāng)使用堿活性骨料時(shí)，混凝土中各類材料總堿量≦混凝土質(zhì)量的3%。

39水泥入場應(yīng)檢驗(yàn)什么項(xiàng)目？

水泥每500T應(yīng)隨機(jī)抽樣，做抗壓、抗折（3d、28d）標(biāo)準(zhǔn)稠度水量、初終凝時(shí)間、安定性等檢驗(yàn)。

40合同簽訂前要做哪些工作？

合同簽訂前項(xiàng)目負(fù)責(zé)人應(yīng)對客戶的資金、信譽(yù)、工程概況結(jié)構(gòu)形式、建筑面積、混凝土型號、混凝土數(shù)量、施工單位、建設(shè)單位等）作充分調(diào)查，將調(diào)查如襯向有關(guān)領(lǐng)導(dǎo)匯報(bào)。經(jīng)總經(jīng)理、銷售經(jīng)理、生產(chǎn)經(jīng)理、總工程師會審，防止合同簽訂不慎，給企業(yè)帶來不應(yīng)有的損失。

41合同會審主要審哪些內(nèi)容？

首先要看客戶是否有資金，以往與混凝土企業(yè)合作是否守信譽(yù)，執(zhí)行合同是否到位。企業(yè)應(yīng)有不良客戶名單，對拖欠貨款，不信守合同的客戶，盡量不要再簽合同。

其次要看產(chǎn)品單價(jià)和付款方式，過分降低單價(jià)，不僅企業(yè)利潤低，運(yùn)轉(zhuǎn)困難，而且會造成運(yùn)行惡性循環(huán)。一般可按工程進(jìn)度（即按層）付款，工程封頂前要有約束條款，防止混凝土主體封頂后，貨款難收。

再次要審查用戶的技術(shù)要求、施工要求企業(yè)有無能力做到，防止工程開工后被動。

另外還有一個(gè)重要問題是用戶是否為法人單位，如有的合同章是××項(xiàng)目經(jīng)理部，日后如有糾紛，對其起訴是無效的，有的企業(yè)曾因此損失數(shù)百萬貨款。

42混凝土有結(jié)算方式有哪幾種？

第一種是按實(shí)供混凝土量結(jié)算，簡稱車結(jié)，客戶可隨時(shí)抽查混凝土量是否夠，缺一罰十，混凝土澆筑后24小時(shí)內(nèi)客戶可以提出異議，發(fā)現(xiàn)問題，雙方共同查找原因，及時(shí)解決。這種結(jié)算方式簡單、易行，是首選的結(jié)算方式。

第二種是按圖結(jié)算，工程上習(xí)慣稱為“圖結(jié)”（以下統(tǒng)稱“圖結(jié)”）要求施工單位及時(shí)提供圖樣（結(jié)施圖、建施圖）和設(shè)計(jì)變更，甲、乙雙方及時(shí)計(jì)算工程量。隨施工進(jìn)度及時(shí)核對混凝土量。一旦量差超出2%，要立即查找原因，加以解決。防止工程完工甚至抹完灰找后帳，這時(shí)隱蔽工程全被遮蔽住，混凝土超厚、超寬等情況已無法測量。

43圖結(jié)工程怎樣估算其混凝土量？

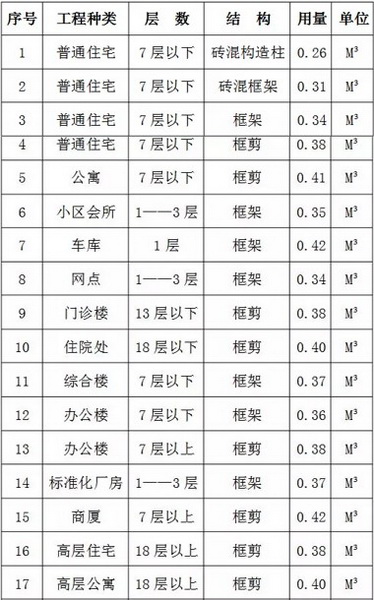

簽訂合同前要先估算一下該工程總量，防止墊付量超出或接近工程總量，造成回款困難。作者收集了某預(yù)算公司對各種結(jié)構(gòu)混凝土需用量統(tǒng)計(jì)數(shù)字，列入表1中，供大家參考。

44哪些工程或部位不宜圖結(jié)？

磚混結(jié)構(gòu)一般僅梁板、樓梯、圈梁、過梁、構(gòu)造柱用混凝土；別墅工程住斷面小，澆筑過程中極易撒料，混凝土浪費(fèi)較嚴(yán)重；這兩類工程都不宜圖結(jié)。
