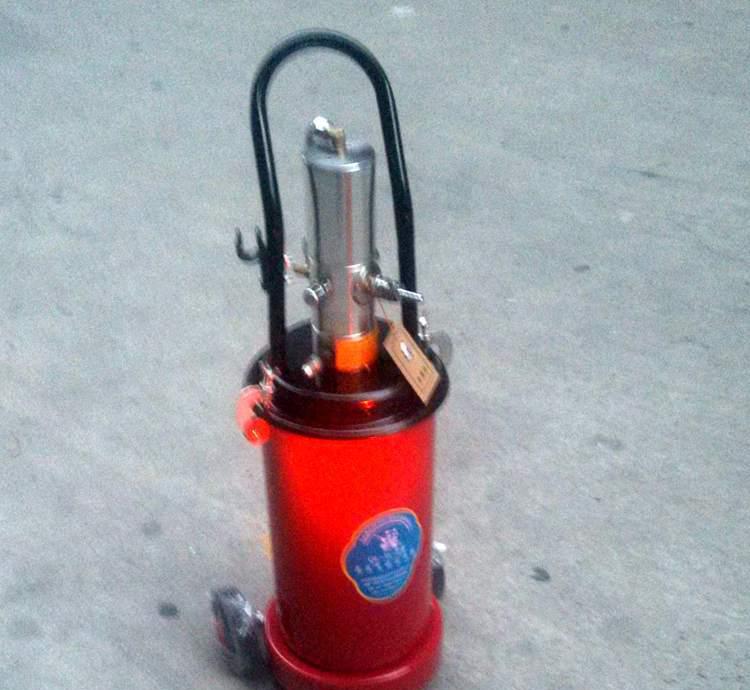

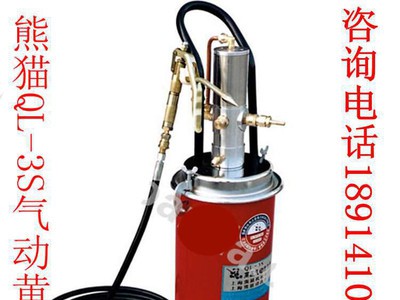

氣動高壓黃油加注機/黃油槍/黃油機



        產品概述：上海熊貓原裝QL-3S氣動高壓注油器，是壓縮空氣驅動氣缸活塞連接柱塞泵柱塞，以增壓作用將油料產生高壓。為注油工藝機械化生產效率高，勞動強度低，使用方便，安全可靠，對加注各種鋰基脂黃油等粘度較大的油料。適用于汽車，拖拉機及其它各種動力機械的加注黃油作業。




1.             技術參數：壓力比：50：1

2.             輸油量：0-0.75L/min

3.             壓縮空氣：0.6-0.8Mpa

4.             輸送壓力：30-40Mpa

5.             設備重量：13kg




         品牌：熊貓



              型號 ：QL-3S



              進氣比:50:1



               進氣范圍:0.6-0.8MPa



              輸油量:0.75L/Min



               出油壓力:30-40MPa



              桶容積:12L

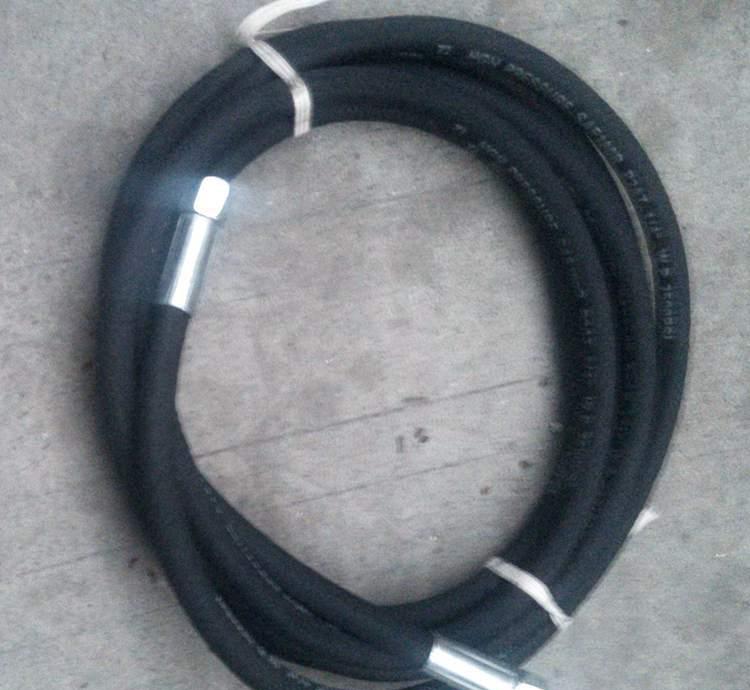

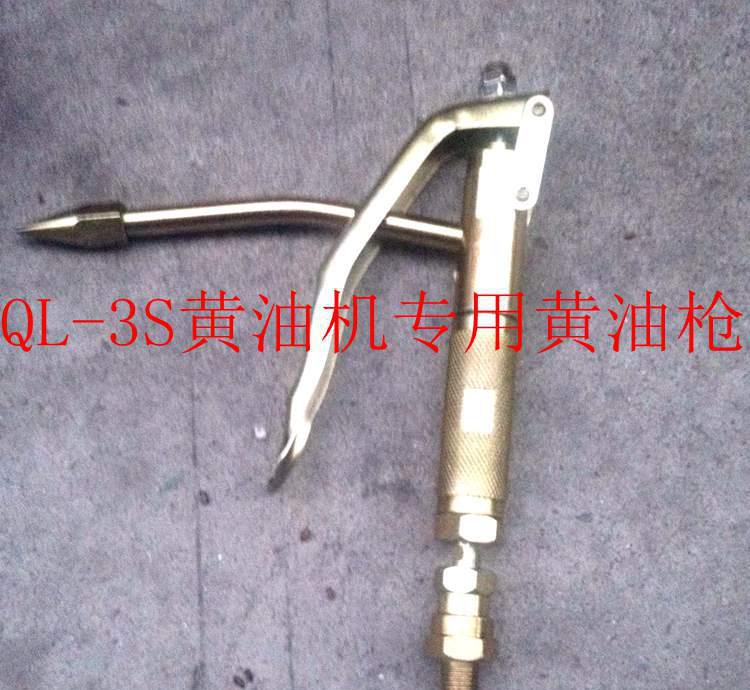

              配**:HCG-150高壓黃油槍 4M高壓油管



              凈重:12.5公斤    毛重:14公斤  包裝尺寸:910*380*3350MM

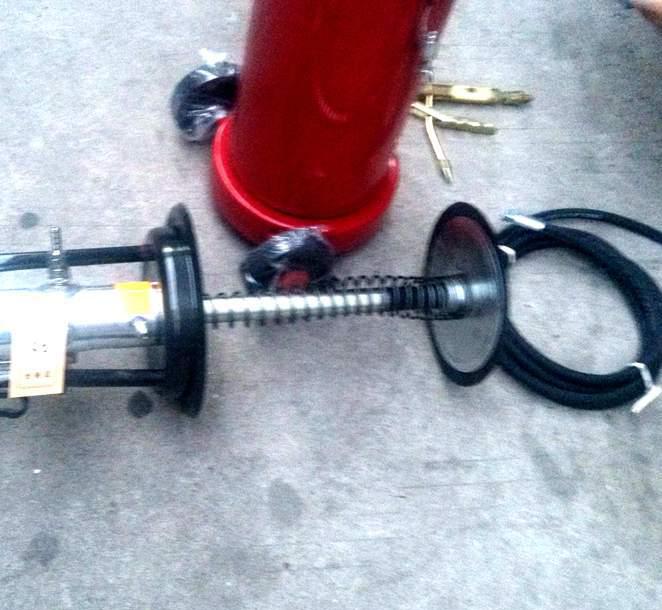

   工作原理：氣動高壓注油器，是由空氣泵連接柱塞泵為一體的稱為注油泵，集裝黃油的貯油筒，注油槍，高壓橡膠軟管，快換接頭等部件組成。



             一、注油泵上端部分為空氣泵，由壓縮空氣進入配氣室通過滑塊滑閥氣流換向裝置，使空氣進入氣缸活塞上端或活塞下端，達到活塞在一定行程內自動換向進氣和排氣活塞作往復的運動。注油泵的下端部分是柱塞泵，它的動力來源于空氣泵，二者連接桿聯拉與空氣泵同步作往復運動。柱塞泵內有二個單向閥，一個在柱塞泵的進油口，是套在提料桿上稱為四腳閥門與提料桿軸滑配密封與四腳閥門座平面密封；另一個在柱塞桿端部排油口是一個鋼球閥門，用錐面線性密封，它們的工作是與注油泵同步往復工作著，當柱塞桿向上運動時，鋼球閥門關閉，插入筒底進油套在筒內活塞環向油面擠壓下已充滿油料，在提料桿連接著的提料板將油料向上提，油料就推開四腳閥門向上開啟進入泵內，同時鋼球閥向上開啟排油；當柱塞桿向下運動時，四腳閥門向下關閉，泵內油料受柱塞桿擠壓又打開鋼球閥門再次排油，這樣注油泵只要上下往復運動，均得到排油作用。



            二、貯油筒內裝有密封活塞環，使筒內油料由彈簧壓力作用下，將活塞壓向油面，能隔離污染保持油料清潔，同時能借助輸送泵口油脂充分吸油。

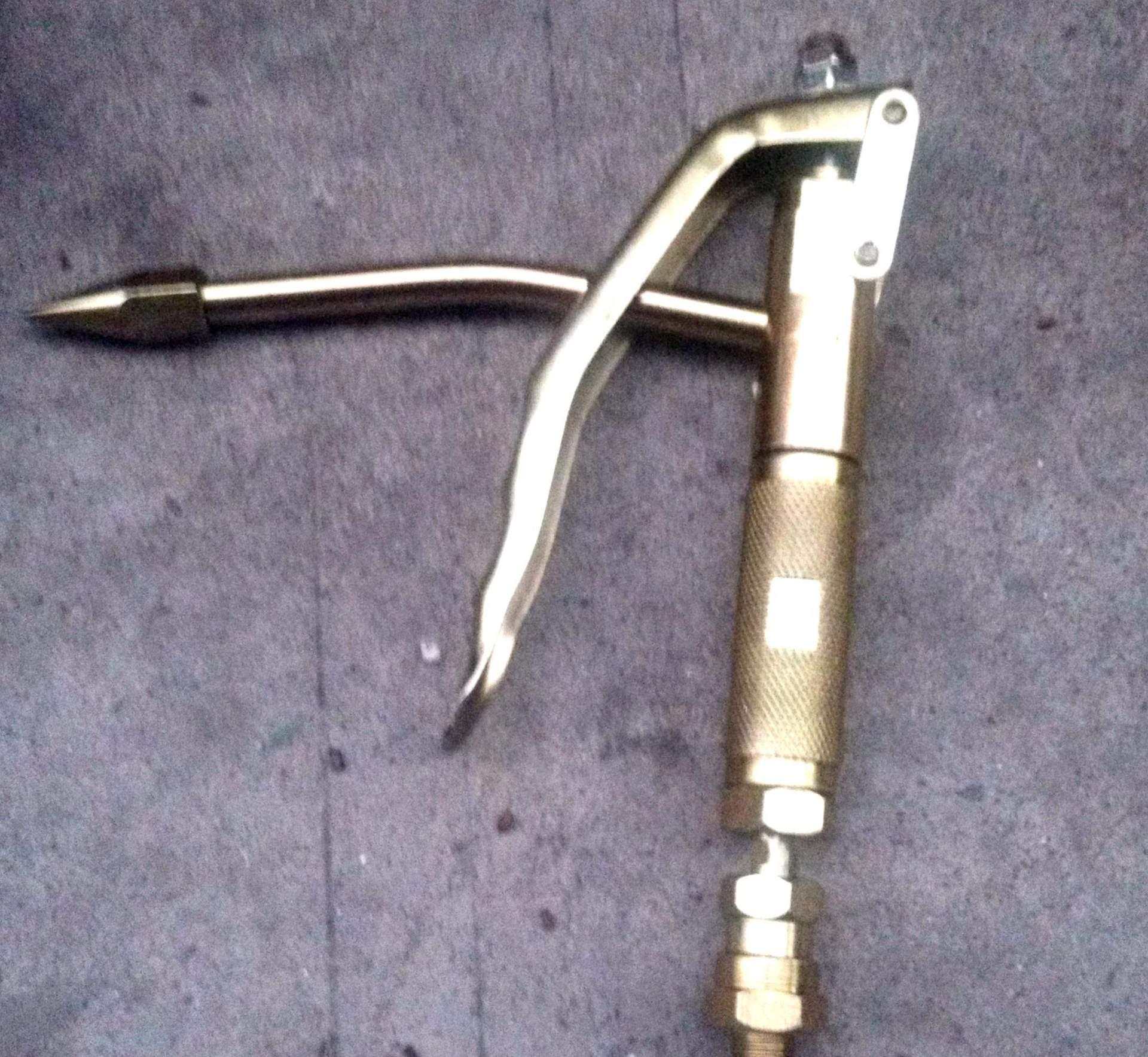

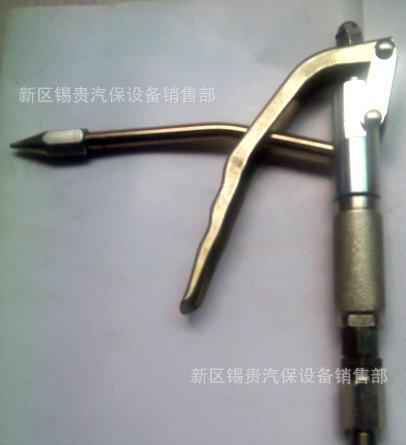

            三、注油槍是注油操作過程中的工具，將泵排出的高壓油料連接高壓橡膠軟管輸送到槍，由槍的噴咀直接與需要的注油點接觸，扣動扳機就把油料注入所需的部位。根據特殊注油點的需要，
