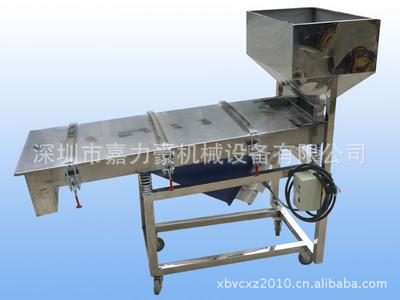

直線振動篩

一、機型特點：

1.整機全不銹鋼制造，保證原料不受污染，清洗方便。
2.設計精致，操作方便，經久耐用。

3.效率高。適用范圍廣，可用于醫藥、食品、化工、塑料等行業的顆粒過篩分級，尤其適合與塑料粉碎機、造粒機輔助配套使用。

4.配有更大、多層規格，供客戶選擇。

二、主要技術參數：

用途：物料分級、篩選

型號：標準型

電機功率：550W（380V/50HZ）

大激振力：5000N

上網規格：1200*400MM 孔徑：4MM（可按要求定做）

下網規格：1100*400MM 孔徑：2MM（可按要求定做）

外形尺寸：1300*700*1250MM

三、工作原理

 直線振動篩是振動電機驅動。當振動電機所產生的激振力在平行于電機軸線，在垂直于電機軸的方向疊為一合力，因此物料在直線振動篩機上的運動軌跡為直線向前做拋物線運動。電機軸相對篩面有一傾角在激振力和物料自重力的合力作用下物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

四、振動篩結構

直線振動篩主要由裝桶斗、網架、篩網、振動電機、電機臺座、減振彈簧、支架、滑輪組成。

1)、裝桶斗：由不銹鋼焊接而成，裝料量為30KG。

2)、網架：由高強度鋼片制成，用來保持篩網平整張緊，達到正常篩分。如果比重較大或產量大時可使用金屬篩框。

3)、篩網：用復合**標準的不銹鋼篩網。

4)、電機臺座：標準型（電機安裝在篩板下方的）振動篩的電機臺座是可以移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天必須反復緊固，以免松動造成事故。

5)、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面。

6)、支架：由槽鋼組成，支撐著振動篩主體。安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行。

7)、滑輪：便于振動篩移動，方便生產。

五、設備安裝與調試

1、機身是否處于水平狀態。

2、機座是否固定妥當。

3、篩網是否鋪平

4、機身框架的束環螺絲是否鎖緊。

5、電源要正確連接，嚴禁缺相運轉。

6、開機后注意觀察物料軌跡，并將運行軌跡調到所需要的狀態。

六、定期檢查與保養

1、在啟動振動篩前，應檢查周圍是否有妨礙機器運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。

2、振動篩停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。

3、 定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是

否因振動而產生損壞，如發現問題應及時處理。
