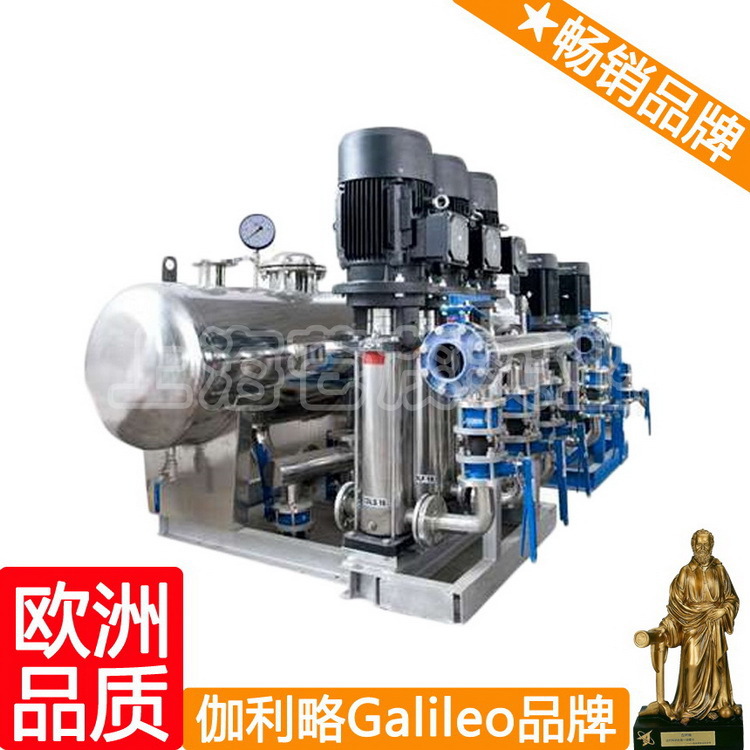

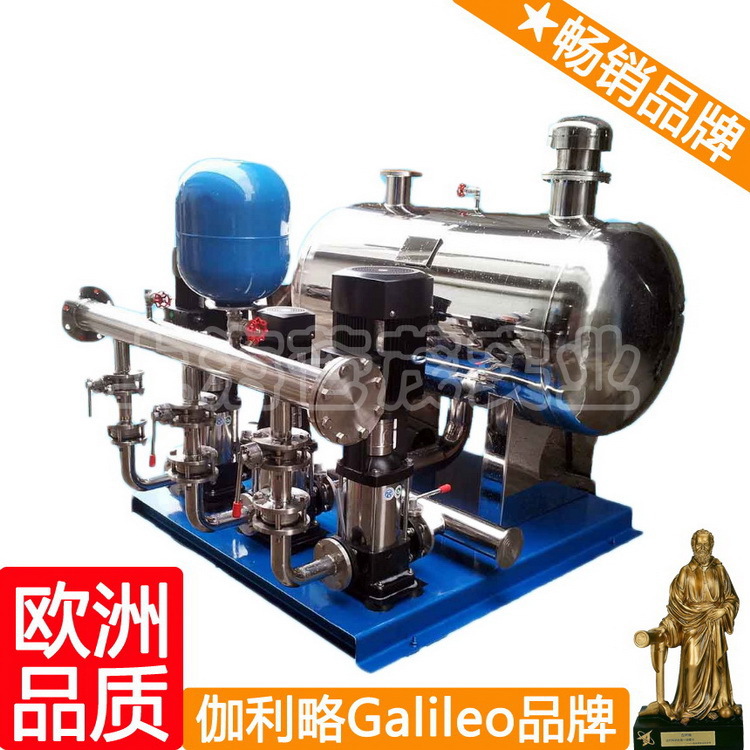

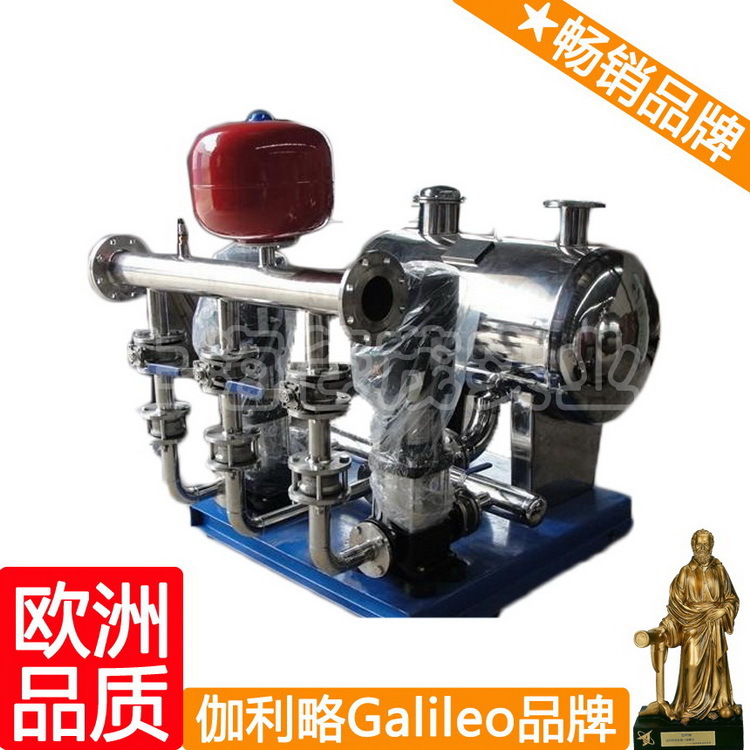

無負壓變頻供水設備產品介紹:
 無負壓變頻供水設備，是供水設備領域發展的必然趨勢。無負壓變頻供水設備是一種不用建筑水池、不用設水箱，可以直接與自來水管道串接加壓，并顯著節資、節能，水源不受污染的供水設備。它成功得解決了高樓的生活用水難題，開創了實際供水領域的新紀元。無負壓供水裝置進水管與自來水管網直接相連，水在自來水管網剩余壓力驅動下壓入設備進水管，設備的加壓水泵在進水剩余壓力的基礎上繼續加壓，將供水壓力提高到用戶所需的壓力后向出水管網供水；當用戶用水量大于自來水管網供水量時，進水管網壓力下降，當設備進水口壓力降到**壓力小于0（或設定的管網保護壓力）時，設備中的負壓預防和控制裝置自動啟動工作，對設備運行狀態進行調整直至設備停機待命，確保進水管網壓力不再降低而對自來水管網造成不利影響；當自來水管網供水能力恢復，進水管網壓力恢復到保護壓力以上時，設備自動啟動，恢復正常供水；當自來水管網剩余壓力滿足用戶供水要求時，設備自動進入休眠狀態，由自來水管網直接向用戶供水，供水不足時設備自動恢復運行；當用戶不用水或用水量很小時，設備自動進入停機休眠狀態，由設在設備出水側的小流量穩壓保壓罐維持用戶數量用水及管網漏水，用戶用水穩壓保壓罐不能維持供水管網所需壓力時，設備自動喚醒，恢復正常運行。設備運行過程中充分利用自來水管網的剩余壓力，始終既不對自來水管網造成不利影響又**的滿足用戶需求，降低供水能耗，實現供水系統**運行。

變頻供水設備節能原理:
變頻供水設備通過改變輸入到交流電機的電源頻率，從而達到調節交流電動機轉速的目的。根據流體力學的基本定律可知：水泵類設備均屬平方轉矩負載，其轉速N與流量Q、壓力（揚程）H以及軸功率P具有如下關系：
--Q1/Q2=N1/N2； （1）
  --H1/H2=（N1/N2）2； （2）
  --P1/P2=（ N1/N2）3 ;（3）
  - Q1、 H1、 P1----水泵在N1轉速時的流量、壓力（或揚程）、軸功率；
  --Q2、 H2、 P2------水泵在N2轉速時的相似工礦條件下的流量、壓力（或揚程）、軸功率。
  --.將供電頻率由50HZ降為45HZ，
  --則P45/P50=（45/50）3= 0.729，即P45=0.729 P50；
  將供電頻率由50HZ降為40HZ，則P40/P50=（40/50）3= 0.512，即P40=0.512 P50。
   高樓增壓變頻供水設備一般是按供水系統在設計時的最大工況需求來考慮的，而用水系統在實際使用中有很多時間不一定能達到用水的最大量,一般用閥門調節增大系統的阻力來節流,造成電機用電損失，而采用變頻器可使系統工作狀態平緩穩定,通過改變轉速來調節用水供應,并可通過降低轉速節能收回投資。

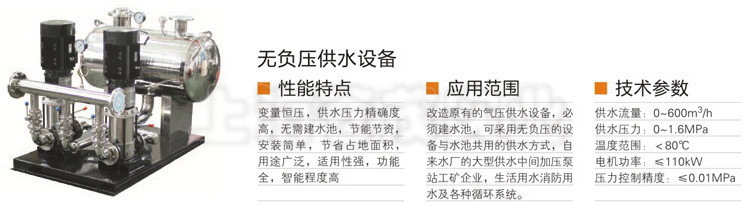

無負壓供水設備產品特點：
1.不用建水池、水箱、與自來水管網直接串接加壓供水，可充分利用自來水原有的壓力；
供水質量提高，純凈的自來水經過設備加壓后直接供到用戶，無負壓罐防腐處理，密封連接，水源沒有任何污染，水質質量好，用戶可以使用到符合衛生標準的自來水，解決二次污染難題。
2.節能效果50%～90%以上；
3.節水顯著，克服水池跑、冒、滴、漏、滲現象；
4.不用建泵房、設水池，減少投資60%以上；
5.供水質量提高，恒壓，解決二次污染難題；
6.設備壽命延長5倍以上；
7.停電不停水（恢復原管網壓力供水）；
8.全自動運行。

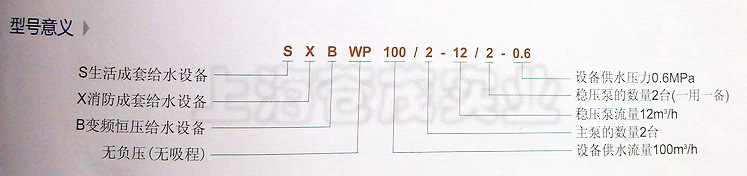

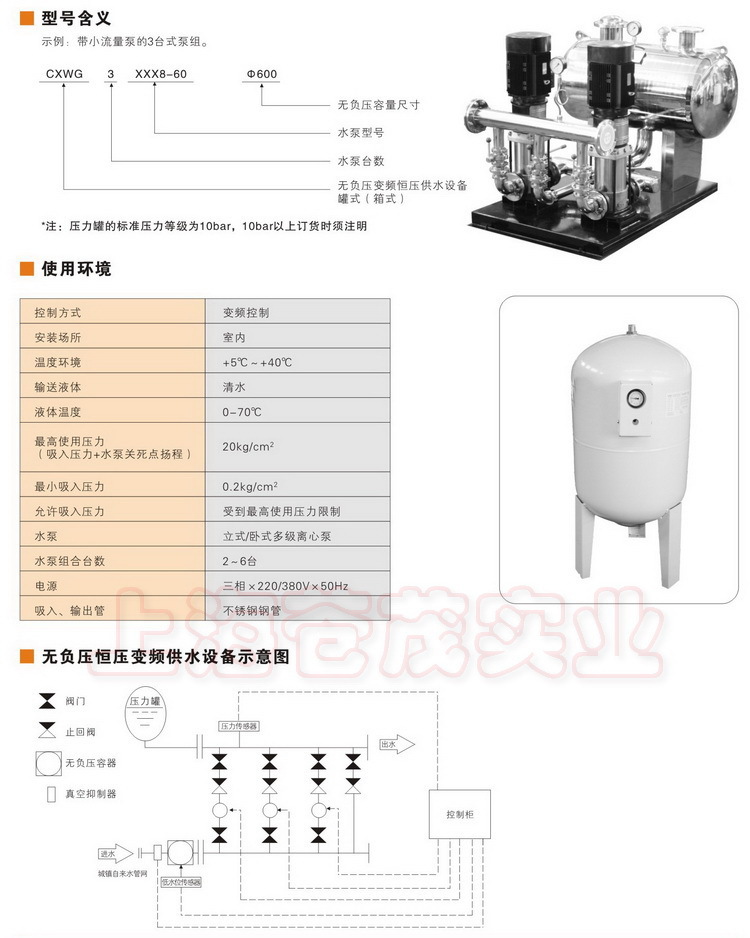

供水設備型號意義：

接受定制：如需定制請把要求發給客服，我們會給你提供**方案。

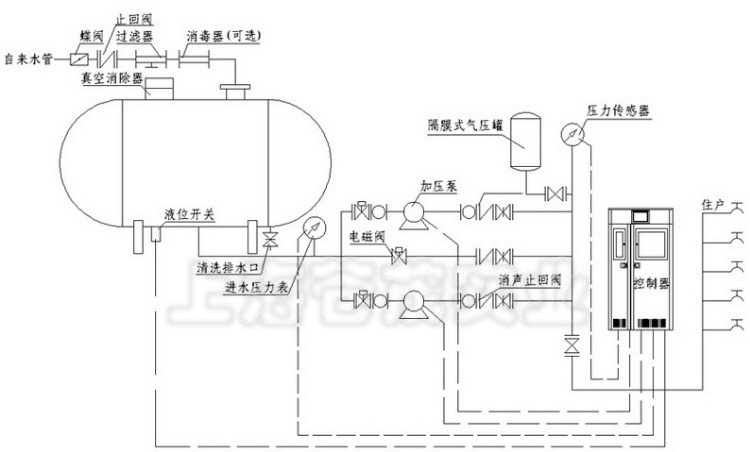

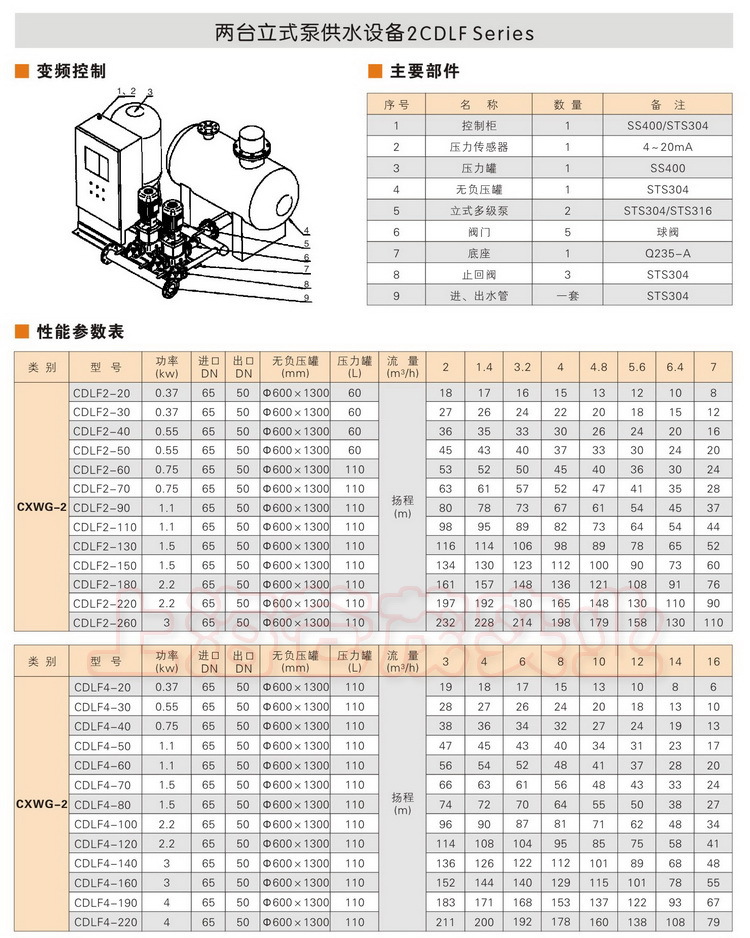

無負壓供水裝置示意圖：

無負壓增壓穩流給水裝備工作原理:
1、 無負壓流量控制器
采用無負壓控制器 時刻監測控制市政管網及補償罐中的壓力，當自來水壓力不足時，無負壓控制器開始工作，保證市政管網的水壓不受影響，自來水公司135號文件規定市政壓力不能低于2KG，無負壓流量控制器不僅保證了用戶用水的安全穩定，同時確保了市政管網壓力的穩定。
2、 雙向補償裝置
采用儲能與釋放調節裝置雙向補償，可自動對自來水管網進行持續水量補償，還可以對用戶管網起到穩壓補償?shù)淖饔?，確保該設備對自來水管網不產生負壓供水低峰雙向補償器工作，將水泵出口端的高壓水引向低壓腔，向低壓腔補水，低壓腔補滿后，關閉，再向高壓腔繼續補水，當液面逐漸上升，帶壓得惰性氣體被擠壓回能量儲存裝置內，這樣**了低峰期給罐內補水的過程，當高峰期供水或市政管網壓力下降時，雙向補償裝置將低壓腔的水向恒壓腔補水，同時能量存儲裝置釋放能量，積擠壓高壓腔水向低壓腔補水，匯同恒壓腔的市政水一同給用水補水，這樣**了高峰期向用戶補水的過程。
3、能量儲存器
采用能量儲存器，內置帶壓不浮于水的惰性氣體，當高峰期供水時，釋放能量擠壓高壓腔水向低壓補水，充分利用能量守恒定律的原理，實現高峰期給用戶補水，保證罐中的水能夠**的補償?shù)接脩艄芫W(wǎng)中，抑制負壓產生，保證不對市政管網產生影響。

無負壓供水裝置的安裝要求：
無負壓供水裝置，主要由變頻調整控制柜、傳感器、水泵機組、底座及管路附件所組成。因此該設備的安裝，主要是電氣控制柜和水泵機組及管路系統的安裝。

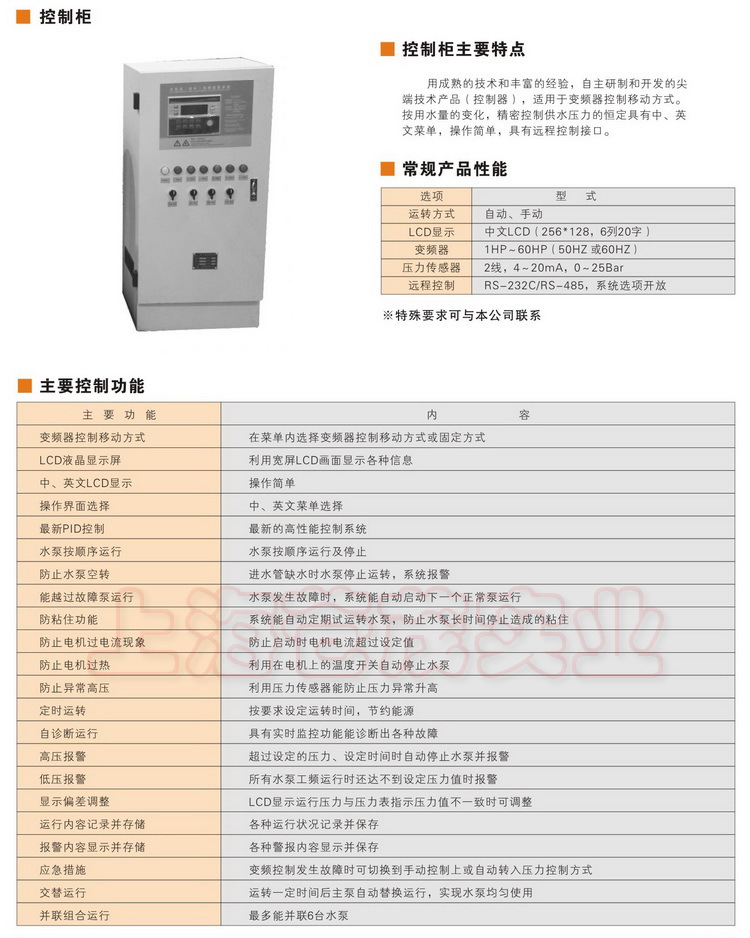

無負壓供水裝置的電氣控制柜的布置與安裝：
電氣控制柜，主要由變頻調整器、可編控制器、調節器、各類開關繼電器、接觸器等電器元器件組成。為確保其安全可靠運行，布置時應保證下列幾點：
一、工作條件：
1、環境溫度-10℃～40℃；
2、相對溫度20～90%（在環境溫度劇變時，不出現凝露）；
3、海拔高度過2000米以下（特殊情況訂貨時注明）；
4、環境氣體中含塵量要少，無腐性，易燃氣體、無活動陰離子；
5、振動＜0.6m/s。
二、安裝時需注意下面幾點：
1、按電氣設備的安裝技術標準及內線規定配線；
2、控制柜柜體與接線端子一定要重復接地，接地點嚴禁在氣管道上，接地電阻不大于100Ω，并且接地線的線徑應符合下表的規定；
3、進戶電源的控制柜的電源端子一定要單獨設置一只容量足夠的空氣開關；
4、配線應符合控制柜技術標準；
5、需確保電源容量。

無負壓供水裝置的適用范圍：
1、新建的住宅小區或辦公樓等生活用水。
2、低層自來水壓力不能滿足要求的消防用水。
3、改選原有的氣壓供水設備，可以充分利用原有的氣壓罐。
4、已經建好水池的，可以采用無負壓設備與水池共用的供水方式，進一步節能。
5、自來水廠的大型中間加壓泵站。
6、工礦企業的生產、生活用水等。
7、各種循環水系統。

相關產品：

XZQ全智能全自動給水成套設備

產品概述
XZQ系列全智能全自動給水成套設備是一種新型的無塔給水設備，由水泵機組、控制設備、增壓穩壓設備三大部分組成。供水能力由水泵機組決定，系統的協調運行由控制系統控制，增壓穩壓設備主要用作是貯能保壓，應付少量供水以及正常的管道泄漏，減小泵的啟停次數，延長設備的壽命，同時也是實行自動控制不可缺少的一部分。大量用水時，管網壓力下降，水泵自動啟動供水。
產品特點
自動給水設備根據工作方式的不同時可分為直接供水、氣壓自動給水設備和變頻調速恒壓給水設備，各有特點。
XZQ-S（X）QB型生活（消防）變頻恒壓給水成套設備是將變頻調速技術、可編程控制技術應用于水泵自動控制設備之中，與電機泵組結合的新型機電一體化供水設備。該設備采用由原裝進**流變頻調速器、工業級可編程控制器、數字PID調節器、進口低壓電器、壓力傳感器、液位控制器及泵等構成閉環調節變頻調速供水系統。
該系統可根據管網瞬時壓力變化，自動調節某臺水泵電機的轉速和多臺水泵電機 的投入和退出，滿足用戶恒壓變量供水或變壓變量供水的需要，使供水管網末端壓力保持恒定，使得整個供水系統始終保持高效節能的**狀態。在供水系統中應用，可取代傳統給水設備中的水塔供水、高位水箱供水或氣壓供水等供水方式，節能效果顯著，是**重點推廣應用的節能新技術產品。
型號說明
ZQ-S（X）QB型系列生活消、防變頻恒壓給水設備由泵組、隔膜式氣壓罐、變頻控制設備以及其他附助設施組成，應用于生活變頻恒壓供水，消防變頻恒壓供水等之用；
XZQ-GQB系列生活消防共用變頻恒壓給水成套設備由泵組、隔膜式氣壓罐、變頻控制設備以及其他附助設施組成，應用于生活與消防合用變頻恒壓供水；
XZQ-S（X）QB型系列生活消防變頻恒壓給水成套設備由泵組、變頻控制設備以及其他附助設施組成，應用于生活變頻恒壓供水、消防變頻恒壓供水待之用（無隔膜式氣壓罐）；
XZQ-S（X）QB型系統生活、消防氣壓穩壓給水成套設備由泵組、隔膜式氣壓罐、普通電氣控制設備以及其他附助設施給成，應用于生活、消防氣壓穩壓給水等之用；
XZQ-X（P）Q系列消防、噴淋氣壓給水成套設備由泵組、隔膜氣壓罐、普通電氣控制設備以及其他附助設施組成，應用于消防、噴淋消防氣壓給水等之用。

木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。

售后服務承諾

1.產品提供免費維修一年，免費維保期間內如發生非人為原因引起的損壞（不可抗力原因除外），上海蒼茂實業將及時免費更換和修理。

2.產品實行終身包修，免費保修期滿后買方如委托上海蒼茂實業進行維護保養，上海蒼茂實業將對設備進行維護更換件（出廠價），并詳細列出維保內容。

3.上海蒼茂實業本著以客戶利益為**，想客戶所想、急客戶所急，盡己所能滿足客戶的要求，做好售后服務。

產品品質承諾

1.上海蒼茂實業對產品的質量及交貨期負責，產品交貨之日起質保期為一年（易損件三個月），終身維護。對于產品質量引起的后果，上海蒼茂實業承擔相應的責任。如因操作不當引起的后果，上海蒼茂實業將以**成本價對設備進行維護。

2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫；

3.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠；
