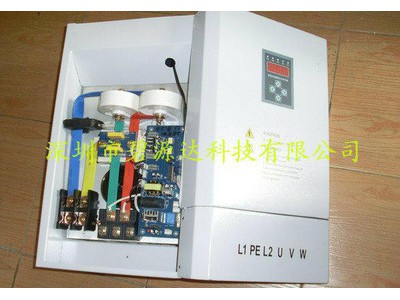

15KW電磁節能設備電氣規格：額定電壓頻率：380VAC   50Hz /60Hz

 電壓適應范圍：350V-410V

額定功率：根據工件加溫要求

工作頻率：12-28KHz  **段15-22KHz

安全工作環境溫度：-20℃-45℃;

工作濕度：≤95%

熱效率≥95%

基本性能概述 ：有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長

有缺相保護功能

有IGBT過流保護功能

有IGBT過溫保護功能

有加熱線圈短路保護功能

半橋串聯諧振電路拓?fù)?抗干擾能力強

采用高性能IGBT驅動模塊驅動

自動識別負載及鎖相功能,以使負載端得到**功率因數，也使電路**控制在弱感性區高效率工作

數臺機芯并聯安裝在同一個加熱管上,互不干擾

節電效果好:與目前采用的電熱圈相比,節電可達35%以上

安裝方便:可接桶型和平盤型等等結構方式感應線圈

運行成本低,維修量少,產品保修1年,終生維護

產品尺寸： 機殼長370*寬240*高210

產品使用所接負載特性：5130號鋼以及45號鋼類，線圈與工件距離 2.0厘米（特殊材料要特殊調試）

15KW所接 鋼質感量約110-120uH, 鐵質120-130 uH，感應線圈線徑不小于15平方毫米(經驗值：直徑20CM料桿30匝線)

 20KW所接 鋼質感量約100-110uH, 鐵質110- 120uH，感應線圈線徑不小于20平方毫米

25KW所接 鋼質感量約90-100uH, 鐵質100-110 uH，感應線圈線徑不小于25平方毫米，線徑可以采用多根并聯獲得(經驗值：直徑20CM料桿26匝線,線長27-29米)

注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在12-28KHz范圍內，保持加熱到所需**溫度時頻率不低于13KHz（工件溫度升高時等效串聯阻抗R上升，RLC的諧振頻率會降低, 同理R上升，母線電壓不變的情況下電流下降是正常的）

工作狀態：待機--紅燈閃爍，加熱工作--紅燈常亮;  綠燈配合蜂鳴聲１一長一短--缺相，２一長兩短--保護電路進入保護狀態，３一長三短--頻率超高，４一長四短--頻率超低，５兩長一短--脈寬超寬異常，６兩長兩短--IGBT模塊過溫，７兩長三短--無檢測到負載，８兩長四短--電流過大

產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐等等的節能改造中;   民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電器中.
