1.5--2KW加熱器主板技術參數：

1，外形尺寸：193.5*102*100（長*寬*高）

2，工作電壓：220V

3，功率（可調）：1600W-2100W

4，負載電感量：120uH±20

5,轉換效率>90%

6,工作頻率:20-25kHZ

7,工作溫度:-10度至+50度

8,工作方式:連續加熱

9,浪沖保護-+1500V

10,抗雜波干擾:4000V

11，多組可組合：80KW

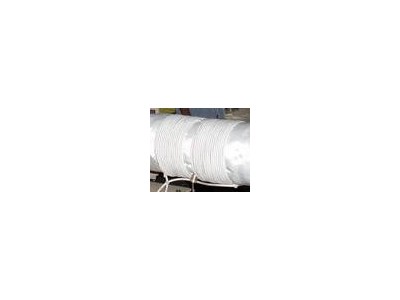

12，感應線圈到發熱體的安裝距離17mm

13：電流8-9A，4平方線，大概用12-14米線，保溫棉15-20毫米電感量只是一個參數，實際上要測進線電流，多塊控制板并繞在一起，線圈與線圈之間最小6CM**10CM

再用電感表（勝利牌6243+）測輸入電流，是否達額定輸入電流，要是達不到就通過電位器順時針調節，調節時注意，要是電流顯示值變小了，就不能再調節，可能是電感量過大了，需要減小電感量。（電感量減小，就是減少線圈匝數，進線電流大，增加線圈匝數。）二、接線說明

1、             三個指示燈，為”電源燈”、“工作燈”、“故障燈”燈。正常工作時”電源燈”、“工作燈”在亮。“故障燈”燈滅。當發電路發生故障時“故障燈”燈在閃亮。

2、             電源220V接于“接220V交流電”的柱子上，不分火線零線隨便接入即可。

3、             線圈接于“接電磁線圈兩端”的兩個接線柱上，螺絲要擰緊。

4、本板子出廠設定為供電即可以工作,此時“開關控制”插座口內有一個短路線（黑色的）將此插座短路。也可以用手輕輕取下“開關控制”插座上的短路線（黑色的），將一條兩芯的聯機線的一個端頭插到“開關控制”插座上，另一端兩個插頭接到溫控器的常開的兩個觸點，連接好即可試機使用。

1、軟開關線、電源線和電磁圈線不可互串或與外殼有任何連接

2、通電后切勿自行帶電維修或潑入水3：散熱器
