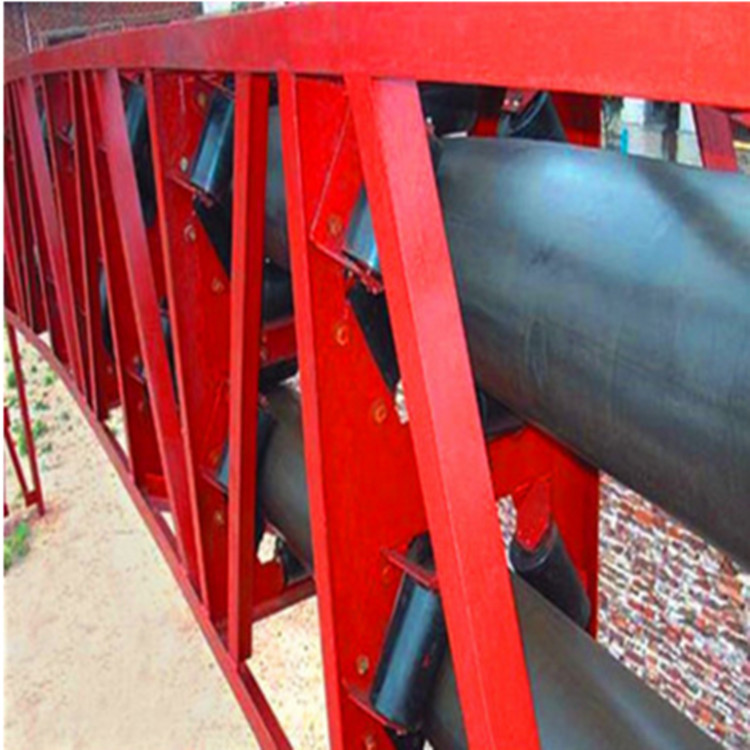

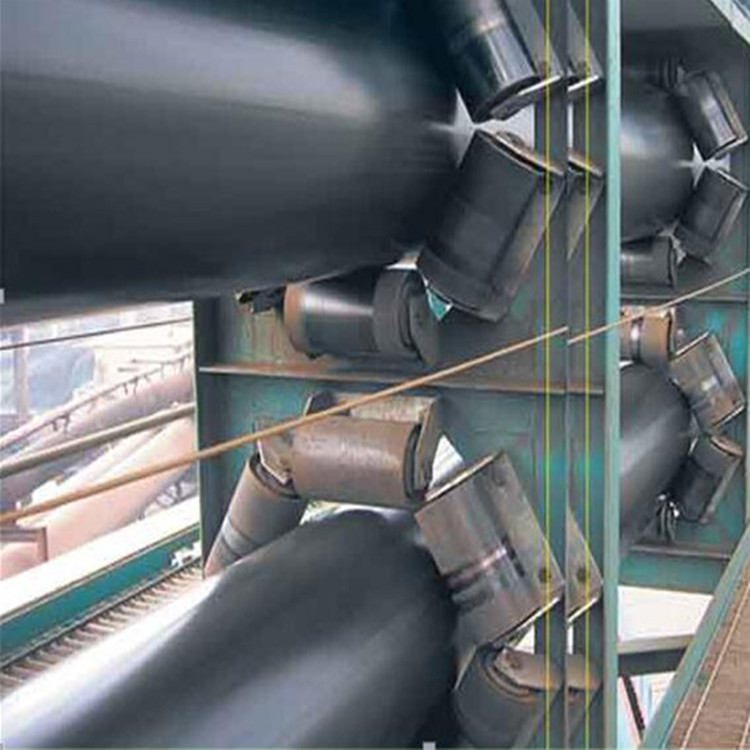

管狀帶式輸送機是一種新型帶式輸送機，在裝料區和卸料區，膠帶打開呈槽形，裝料或卸料后，膠帶被指壓托輥卷成圓形，管狀形成后，呈六邊形布置的托輥保持其管狀。由于膠帶在輸送線路上呈管形，物料不會撒落，物料也不會因刮風、下雨而受外部環境的影響，這樣既避免了因物料的撒落而污染環境，也避免了外部環境對物料的污染，達到無泄漏密閉輸送。  該機可在沿空間曲線靈活布置，在復雜地形條件下長距離輸送物料，同時與普通帶式輸送機相比，具有經濟、可靠、安全、高效等優點。  該系列產品輸送物料密度一般為0.5～~2.5t/m3，普通管狀輸送帶，工作環境溫度為-25℃～+40℃，對具有耐熱、防水、防腐、防爆、阻燃等條件要求者，工作環境溫度可達-35℃～+200℃，本系列產品廣泛用于電力、化工、建材、礦山、冶金、碼頭**、糧食等行業物料輸送系統。





一、圓管帶式輸送機產品優勢

1、圓管帶式輸送機最拿手的就是連續輸送那些散狀的貨物。

2、圓管帶式輸送機作業時物料都是在圓管狀的輸送帶里面的，基本上不會發生物料散落的情況，也不會大風、雨雪天氣的干擾，如此物料既不會污染環境，環境也不會污染物料。        3、圓管帶式輸送機的膠帶是由托輥卷成圓管狀的，避免了輸送帶發生跑偏的狀況。

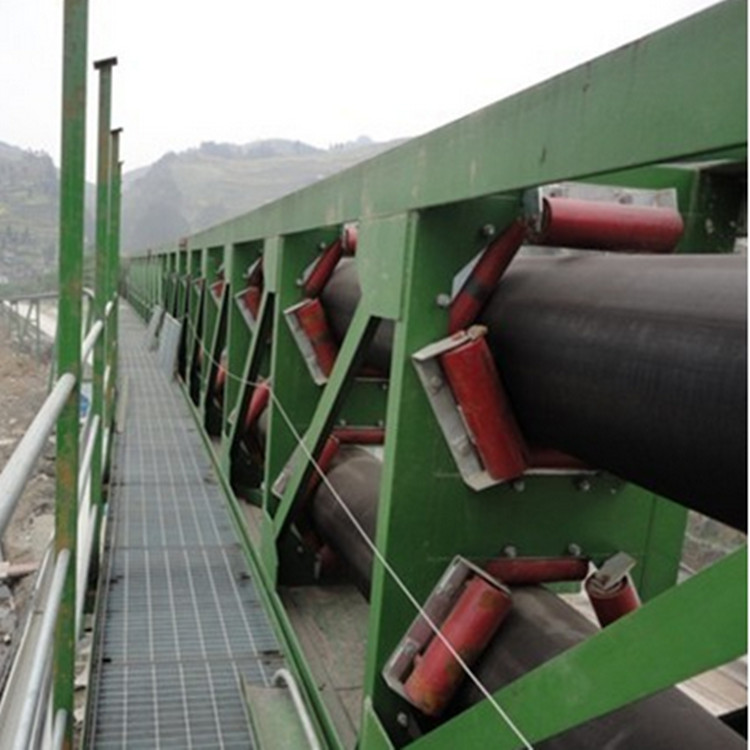

4、圓管帶式輸送機本身是備有走道和桁架的，選用本設備時是不用新建棧橋的，這樣就可以省下不少費用。

二、圓管帶式輸送機用途

有時候大家輸送物料是需要經過一些復雜地形的，圓管帶式輸送機就是為了應對這種艱難的外部輸送條件而生的。圓管帶式輸送機多被用在電力行業、建材行業、化工行業、礦山行業、冶金行業、糧食行業的各個部門或者港口碼頭來密閉輸送密度為0.5~3.0t/m3的散狀物料。

優點:

1）圓管帶式輸送機采用的輸送帶接近于普通輸送帶，因而適合用戶的使用習慣，容易被使用者接受，而其它類型的密閉輸送帶式輸送機所采用的輸送帶與通用帶式輸送機差別很大。  2）可防止外部雜物混入輸送物料，也能防止物料遭受雨淋或日曬等損害#并可實現承載段和回程段完全封閉輸送，原理上可以避免漏料、灑料等，可滿足環保要求。

3）能實現柔性布置設計，可以實現小半徑三維空間轉彎，避免了中間轉運站的設立和相應輔助設備的投資和維護費用!特別適合于空間比較狹小或者有障礙物等復雜環境下的輸送線路建設，縮短了輸送距離，從而降低工程的總造價。

4）能實現大傾角輸送，普通槽形帶式輸送機提升角度最大只能達到18°左右，而圓管帶式輸送機由于輸送帶將物料圍包在管內輸送，增大了物料與輸送帶之間的摩擦力，輸送角度可以進一步提高。目前已投入應用的圓管帶式輸送機最大可以達到30°傾斜輸送，也有提出采用圓管帶式輸送機進行垂直提升的方案。

5）可以方便地實現雙向物料輸送，由于圓管帶式輸送機在承載段和回程段均采用封閉管筒輸送。如果在回程段加裝受料口，回程段仍然可以輸送物料，并且中間加料可在任何點通過打開和封閉輸送帶完成。

6）機架寬度小，圓管帶式輸送機采用圓形截面輸送物料，以較低的帶寬，獲得了同樣大小的有效輸送面積。據統計，在同等輸送截面的情況下，采用圓管輸送機在寬度方向上可以減為原來的1/3，從而降低土建施工時的空間需求，減少鋼材等結構材料的消耗，降低成本和工時。



二、管式帶狀輸送機相比帶式輸送機的優點

 1、小半徑彎曲能力

  與其他形式的帶式輸送機相比，管狀帶式輸送機的一個重要優點就是小半徑彎曲能力。對于大多數應用來說，這個優點是重要的，當輸送帶方向急劇變化時，不需設轉載點。托輥成環形圍在輸送帶周?chē)?，輸送帶可在任何方向彎曲。彎曲可在水平面、垂直面甚至可以同時在水平和垂直2個面上。取消了轉載點，也省掉了所需的附加滾筒、給料斗、灰塵收集器，因此物料損失顯著減少。重要的還是避免了轉載點的維護問題。管狀帶式輸送機可有多個彎曲段，因此1臺管狀帶式輸送機可取代多臺通用帶式輸送機和相關的轉載點及附加設備。

 2、環保功能

  物料完全被膠帶封閉，不會外泄，因此，輸送塊料、粉料、有毒及起塵物料均不會造成環境污染。

 3、大角度傾斜能力

  與通用帶式輸送機相比，管狀帶式輸送機有更大的傾斜輸送能力，由于是圓形橫斷面，增大了物料與輸送帶的接觸面積，使輸送傾角增大50％，可達27°。傾斜角度越大，輸送機長度越短，便越經濟，使管狀帶式輸送機成為在空間和性能受限情況下一可行的物料輸送解決方案。

 4、回程中輸送帶成圓管形

  管狀帶式輸送機的回程帶也成圓管形，輸送帶被卷起來，搭接部分處于圓管的底部，這不僅使輸送帶同承載側一樣通過相同的彎曲路線，也使輸送帶臟的一面被包了起來，物料滴落的可能性很小。

 5、輸送量與更大的通用帶式輸送機相同

 管狀帶式輸送機的輸送量，通常與帶寬是其管徑2.5至3倍的通用帶式輸送機相同。例如，1個管徑為300mm(12in)的管狀帶式輸送機，與帶寬800mm(30in)、托輥槽角20°、卸料角20°的通用帶式輸送機的輸送量相同，而管狀帶式輸送機的支架只有635mm(25 in)寬，通用帶式輸送機的支架小為1 050mmn(41in)寬。在輸送機安裝空間受限制的隧道中，采用管狀帶式輸送機可使隧道橫斷面減小。

 6、上下行程同時輸送

 與通用帶式輸送機一樣，管狀帶式輸送機除上行程輸送物料外，下行程也可輸送物料。為了在回程中輸送物料，必須把輸送帶翻轉180°，以便使搭接部分在上面，且輸送帶臟的一面仍然朝里。這樣雖然要增加滾筒和驅動裝置，但安裝1臺管狀帶式輸送機要比安裝2臺通用帶式輸送機經濟。

7、使用標準部件

 管狀帶式輸送機可采用與通用帶式輸送機相同的標準部件。由于管狀帶式輸送機的輸送帶在頭、尾及拉緊滾筒處是平形的，而帶速系列也一致，所以可采用標準的通用帶式輸送機的滾筒、軸承和驅動裝置。
