產品名稱：

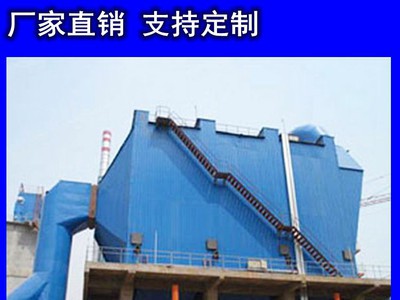

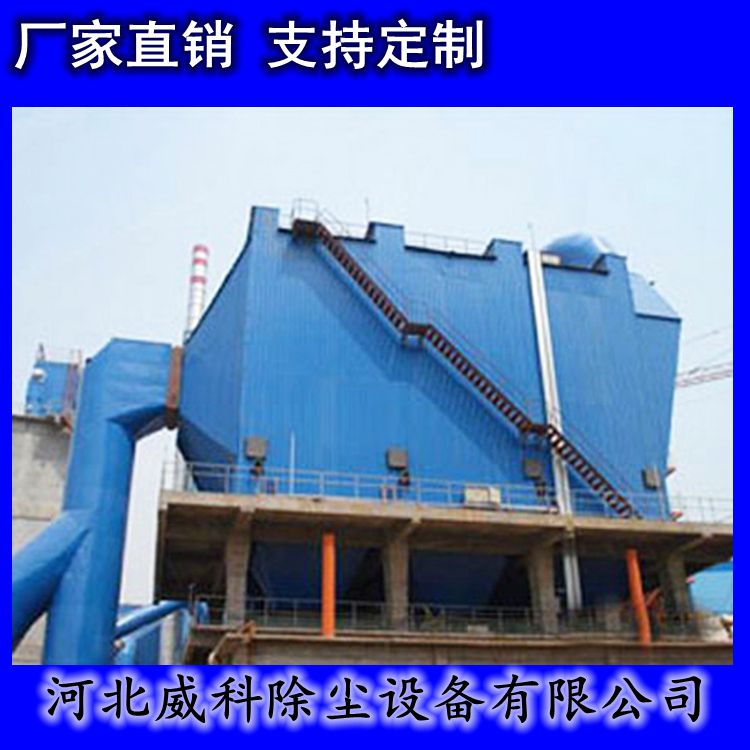

GD型系列管極式靜電除塵器
產品描述：GD系列管極式靜電除塵器設計效率在95%-95.5%的范圍內。在確定處理效率時要根據規定的排放標準經濟的原則。在達到排放標準的前提下盡可能選用較低的效率。
詳細介紹
GD系列管極式靜電除塵器設計效率在95%-95.5%的范圍內。在確定處理效率時要根據 規定的排放標準經濟的原則。在達到排放標準的前提下盡可能選用較低的效率。
管極式靜電除塵器選用說明：
1、粉塵的比電阻 該管極式靜電除塵器對粉塵的比電阻要求為104-1012歐母厘米。在此范圍內的粉塵可選用本系列靜電除塵器，在范圍以外的粉塵，一般考慮時不選用靜電除塵器，可使用布袋除塵器或旋風除塵器。
2、電場風速 推薦使用的工況電場風速為0.5-1.6m/min；粉塵比電阻較高或較低，應選用較低的風速。但是，因?yàn)闅怏w的性質是千變?nèi)f化的。相同的粉塵，在不同的氣象條件，不同的濕度、溫度下其比電阻會有很大幅度的變化，因此， 為可靠的辦法是對所處理的粉塵進行實際測定。
3、入口含塵濃度 該設備入口要求標準一般不大于35g/m3，當濃度大于35g/m3時，可采用特殊設計方案方可解決。
4、處理效率 GD管極式靜電除塵器設計效率在95%-95.5%的范圍內。在確定處理效率時要根據 規定的排放標準經濟的原則。在達到排放標準的前提下盡可能選用較低的效率。

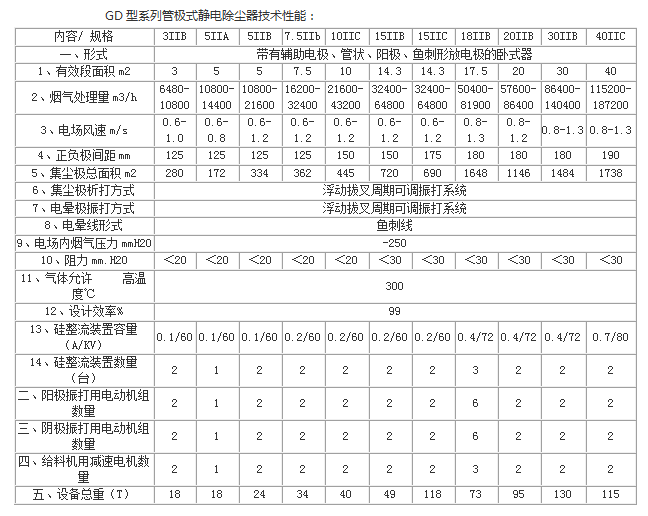

GD型系列管極式靜電除塵器技術性能：
| 內容/ 規格 | 3IIB | 5IIA | 5IIB | 7.5IIb | 10IIC | 15IIB | 15IIC | 18IIB | 20IIB | 30IIB | 40IIC |
| 一、形式 | 帶有輔助電極、管狀、陽極、魚刺形放電極的臥式器 | ||||||||||
| 1、有效段面積m2 | 3 | 5 | 5 | 7.5 | 10 | 14.3 | 14.3 | 17.5 | 20 | 30 | 40 |
| 2、煙氣處理量m3/h | 6480-10800 | 10800-14400 | 10800-21600 | 16200-32400 | 21600-43200 | 32400-64800 | 32400-64800 | 50400-81900 | 57600-86400 | 86400-140400 | 115200-187200 |
| 3、電場風速m/s | 0.6-1.0 | 0.6-0.8 | 0.6-1.2 | 0.6-1.2 | 0.6-1.2 | 0.6-1.2 | 0.6-1.2 | 0.8-1.3 | 0.8-1.2 | 0.8-1.3 | 0.8-1.3 |
| 4、正負極間距mm | 125 | 125 | 125 | 125 | 150 | 150 | 175 | 180 | 180 | 180 | 190 |
| 5、集塵極總面積m2 | 280 | 172 | 334 | 362 | 445 | 720 | 690 | 1648 | 1146 | 1484 | 1738 |
| 6、集塵極析打方式 | 浮動拔叉周期可調振打系統 | ||||||||||
| 7、電暈極振打方式 | 浮動拔叉周期可調振打系統 | ||||||||||
| 8、電暈線形式 | 魚刺線 | ||||||||||
| 9、電場內煙氣壓力mmH2O | -250 | ||||||||||
| 10、阻力mm.H2O | ＜20 | ＜20 | ＜20 | ＜20 | ＜20 | ＜30 | ＜30 | ＜30 | ＜30 | ＜30 | ＜30 |
| 11、氣體允許 高溫度℃ | 300 | ||||||||||
| 12、設計效率% | 99 | ||||||||||
| 13、硅整流裝置容量（A/KV） | 0.1/60 | 0.1/60 | 0.1/60 | 0.2/60 | 0.2/60 | 0.2/60 | 0.2/60 | 0.4/72 | 0.4/72 | 0.4/72 | 0.7/80 |
| 14、硅整流裝置數量（臺） | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 2 | 2 | 2 |
| 二、陽極振打用電動機組數量 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 6 | 2 | 2 | 2 |
| 三、陰極振打用電動機組數量 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 6 | 2 | 2 | 2 |
| 四、給料機用減速電機數量 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 2 | 2 | 2 |
| 五、設備總重（T） | 18 | 18 | 24 | 34 | 40 | 49 | 118 | 73 | 95 | 130 | 115 |
