簡單介紹：

     隨著礦山技術的不斷發展，圓錐破碎機也分為好幾種，按照種類包括彈簧圓錐破碎機、軋臼式圓錐破、液壓圓錐破碎機以及復合圓錐破碎機4大類;按照型號分為普通的PY圓錐破碎機、西蒙斯圓錐破碎機、復合圓錐破碎機、標準液壓圓錐破碎機、單缸液壓圓錐破碎機以及多缸液壓圓錐破碎機等諸多型號。液壓式破碎機是在消化吸收了各國具有80年代國際先進水平的各類型圓錐破碎機的基礎上研制成的。它與傳統的圓錐破碎機的結構在設計上顯然不同，并集中了迄今為止已知各類型圓錐破碎機的主要優點。它適用于細破碎和超細破碎堅硬的巖石、礦石、礦渣、耐火材料等。

     圓錐破碎機結構簡介:圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統。

工作原理：

     在圓錐破碎機的工作過程中，電動機通過傳動裝置帶動偏心套旋轉，動錐在偏心軸套的迫動下做旋轉擺動，動錐靠近靜錐的區段即成為破碎腔，物料受到動錐和靜錐的多次擠壓和撞擊而破碎。動錐離開該區段時，該處已破碎至要求粒度的物料在自身重力作用下下落，從錐底排出。

    破碎過程是在固定的定錐和旋回運動的動錐之間完成的。圓錐破碎機工作時，破碎機的水平軸由電機通過三角皮帶和皮帶輪來驅動，水平軸通過大、小齒輪帶動偏心套旋轉，破碎機圓錐軸在偏心套的作用下產生偏心距做旋擺運動,使得破碎壁表面時而靠近定錐表面,時而遠離定錐表面，從而使石料在破碎腔內不斷地受到擠壓、折斷和沖擊而破碎。破碎后的物料在自重的作用下從破碎機下部的排料口排出。圓錐破碎機動錐的上腔支撐在固定主軸上端的球面軸瓦上，其下腔套在偏心軸套的外面，其運動由偏心軸套直接帶動。當偏心軸套繞主軸旋轉時，動錐不僅隨偏心軸套繞機器的中心線做旋轉運動，而且還繞自己的軸線旋轉，該動錐是繞著其球面支承中心作空間旋擺運動的。動錐的軸線與主軸中心線相交于固定點，即球面中心點，其夾角為進動角。破碎機運轉時，動錐軸線相對機器中心線作圓錐面運動，其錐頂為球面支承中心，該點在動錐的運動過程中始終保持靜止。因此，動錐的運動可視為剛體繞定點的轉動，即動錐的運動是由兩種旋轉運動組成:進動運動或牽連運動(動錐繞機器中心線做旋轉運動)和自轉運動或相對運動(動錐繞自己的軸線做旋轉運動)。

   圓錐破碎機在空載運轉情形下，動錐自轉是由球面軸承給動錐的摩擦力矩和偏心軸套給動錐的摩擦力的數值決定的，哪個力矩大，則動錐即依此力矩的方向轉動。在正常情況下動錐都是順著偏心軸套回轉方向自轉的，自轉速度決定于兩個力矩的差值。而該型圓錐破碎機在球面軸承和動錐下襯套之間，以控制動錐的自轉。在有負載運轉情形下，石料對動錐錐面的摩擦力矩遠超過偏心軸套對動錐產生的摩擦力矩。

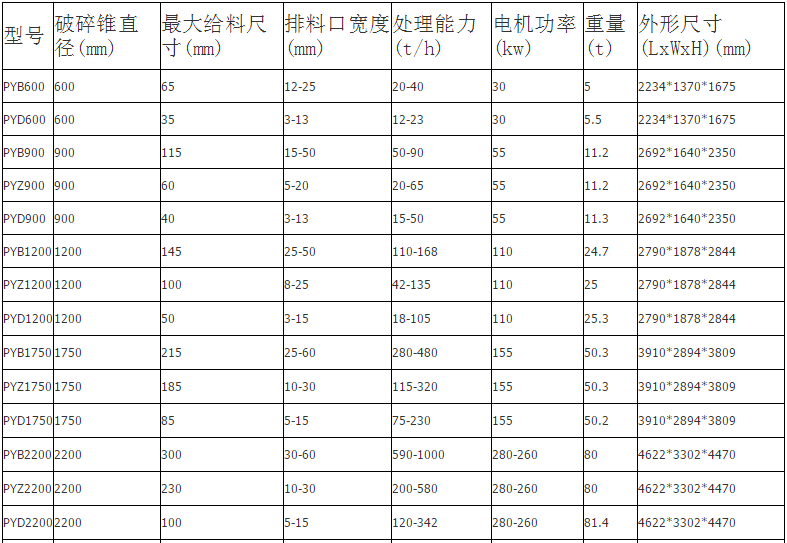

圓錐式破碎機型號參數：
