一、產品簡介

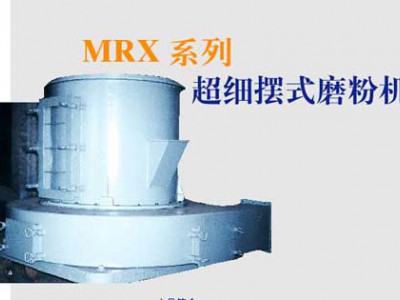

雷蒙磨是非金屬礦行業應用非常廣泛的一種粉碎設備，它具有性能穩定，適用范圍廣，結構簡單，操作方便，處理能力大等一系列優點。我公司生產的 MRX系列超細擺式磨粉機除具有上述優點外，還具有產量高、加工細、分級精、節能環保等優勢。在同類產品中處于領先地位。
1. 產品細度大幅度提高，具備生產1250目以下超細粉的能力，從塊狀原料（1～20㎜）投入，到800～1000目超細粉一次產出，可以長期穩定連續生產。
2. 生產能力，臺時產量比普通雷蒙磨產量增加約30%。
3. 高效節能，噸電耗大幅度降低，創造了顯著的經濟效益。
4. 生產環境潔凈，設備廠房?jī)?nèi)外均無粉塵污染，大大改善了工人的操作環境，也減少了細粉的外泄損失。
5. 應用范圍廣。試驗證明，原來雷蒙磨能加工的物料，超細擺式磨粉機均能加工。
二、結構特征
1. 磨粉機主機
⑴ 增大磨輥?zhàn)拥闹睆郊s 10%，磨圈直徑也作了相應加大。
⑵ 磨輥?zhàn)拥耐獗砻婢?jīng)過精加工，使其一開始就進入精磨狀態，與磨圈之間始終保持良好的接觸和均勻磨損，這樣不但粉磨效率高，而且磨棍壽命長，當然磨輥、磨圈的材質和熱處理工藝也作了相應改進。
⑶ 適當提高主軸轉速（約提高 10%）。磨輥?zhàn)拥馁|(zhì)量增大，主軸轉速提高后，粉磨的正壓力就提高了，而且磨粉面積也因磨輥?zhàn)又睆皆龃蠖龃?，這些有利于粉磨效率的提高。
⑷ 根據主機結構性能參數的改變，適當加強主機關鍵部件（如大基座、中心軸架、鏟刀架、梅花架及變速箱等）的剛性和強度，加固水泥地基，改善減振裝置及風箱、罩筒接地減振抗裂性能。
2. 磨粉機分級機
⑴ 使用大處理量，能滿足 1250目的單輪分級機。
① 增加葉輪的葉片數，以此來增大離心力場，減小葉片的厚度，減小粉氣阻力。
② 合理設計分組機的外殼。
③ 設計合理的氣封結構，防止粗顆粒從葉輪端面混入葉輪內部污染產成品。
⑵ 在保證輸料量的前提下，鼓風機的額定風量大幅降低，而風壓大幅增加，以便克服引手高速葉輪分級機后所產生的阻力的增加。
⑶ 設計出合理的分級與磨粉機的磨粉區的相對高差的位置。
⑷ 在分級機的電機電路上串連了電流表和電流繼電器，調節氣體中的含粉濃度。
⑸ 在分級機與磨粉機主機之間采用隔振軟聯接，防止分級機受損。
3. 磨粉機的送風系統
⑴ 選用高風壓、小流量的鼓風機。
⑵ 修改主機的回氣箱設計，減小風箱渦殼的橫截機積，以滿足小流量、大風壓的要求。同時增加回氣箱鋼板厚度，增加剛性和強度。
⑶ 送風管道的布局必須短捷，且要圓滑過渡。
新老機型參數對比
1. 配套設備功率對照表
|
類別
|
4MRX3516
|
5MRX4419
|
6MRX5525
|
|
主機Mill
|
37
|
75
|
200
|
|
分級機Grader
|
15
|
30
|
75
|
|
鼓風機Blower
|
30
|
55
|
185
|
|
顎破Jaw Crusher
|
11
|
15
|
30
|
|
提升機Elevator
|
3
|
3
|
7.5
|
|
給料機 Elevator
|
0.06
|
0.2
|
0.2
|
|
收塵系統Dust Filter
|
2.6
|
5.2
|
11
|
|
鎖風閥Wind blockage vale
|
0.75
|
1.1
|
3
|
|
總攻率Total power
|
99.41
|
184.5
|
511.7
|
|
百分比%
|
101.4%
|
108.1%
|
2. 技術參數對照表
|
類別
|
4MRX3516
|
5MRX4419
|
6MRX5525
|
|
磨輥Roller
|
φ350×160
|
φ440×190
|
φ550×250
|
|
磨圈Ring
|
φ1000×170
|
φ1270×220
|
φ1800×260
|
|
主機轉速Revolving Speed
|
140
|
108
|
84
|
|
風量Wind Velocity
|
14000
|
23500
|
60250
|
|
風壓Wind Pressure
|
7000
|
7700
|
9264
|
|
葉輪轉速Revolving Speed
|
170—1750
|
130—1350
|
110-1100
|
|
成品細度Fineness of the finished products
|
≤1250目
|
≤1250目
|
≤1250目
|
|
產品細度
|
4MRX3516
|
5MRX4419
|
6MRX5525
|
||||
|
目
|
D97um
|
Kg/h
|
Kwh/t
|
Kg/h
|
Kwh/t
|
Kg/h
|
Kwh/t
|
|
325
|
≤44
|
3500
|
25.3
|
6500
|
24.5
|
20000
|
22
|
|
425
|
≤36
|
2800
|
29.2
|
5200
|
29.1
|
16000
|
27
|
|
600
|
≤22
|
1500
|
51.2
|
3000
|
49.4
|
9500
|
40
|
|
800
|
≤15
|
1000
|
71.3
|
2100
|
66.2
|
6800
|
58
|
|
1000
|
≤13
|
700
|
96.2
|
1500
|
86.5
|
5000
|
78
|
|
1250
|
≤10
|
500
|
117
|
1000
|
109
|
3300
|
95
|
