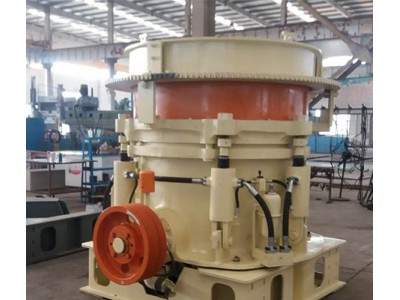

圓錐式破碎機概況:
圓錐式破碎機簡稱圓錐破或圓錐破碎機，圓錐式破碎機是最近研制的一種先進的大功率、大破碎比、高生產率的液壓式破碎機。圓錐式破碎機（圓錐破碎機）是在消化吸收了各國具有80年代國際先進水平的各類型圓錐破碎機（圓錐破）的基礎上研制成的。它與傳統的圓錐式破碎機的結構在設計上顯然不同，并集中了迄今為止已知各類型圓錐破碎機的主要優點。適用于細破碎和超細破碎堅硬的巖石、礦石、礦渣、耐火材料等。
圓錐破碎機結構簡介及主要參數：圓錐破碎機其結構主要有機架、水平軸、動錐體、平衡輪、偏心套、上破碎壁(固定錐)、下破碎壁(動錐)、液力偶合器、潤滑系統、液壓系統、控制系統等幾部分組成。
圓錐式破碎機（圓錐破）工作原理:
圓錐式破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐式破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當圓錐式破碎機破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。
產品優勢
圓錐破碎機（圓錐破）性能特點:
1、圓錐破碎機更換方便
以往圓錐破碎機（圓錐破）更換破碎壁非常慢,圓錐式破碎機新結構更換破碎壁非?？臁Ｒ驗樯掀扑楸谏涎b有卡梢，用螺栓頂起就把破碎壁固定.下破碎壁固定是用液壓螺母緊固.上、下破碎壁背面不需要加任何填充材料，所以更換快速方面，減少了工人勞動強度；
2、圓錐破碎機密封可靠
圓錐破碎機采用迷宮式密封裝置，取代了以往使用的水式密封，使灰塵雜質無法進人機體內，從而保證了潤清油的清潔，延長了滑動軸承、推力球軸承的使用壽命，使得機器運轉可靠。
技術參數
| 型號 | 破碎錐直徑 (mm) |
最大給料尺寸 (mm) |
排料口寬度 (mm) |
處理能力 (t/h) |
電動機功率 (kw) |
主軸擺動次數 | 總重量 (t) |
外形尺寸(L×W×H) (mm) |
|
|
PYB
|
600
|
600
|
65
|
12-25
|
40
|
30
|
356
|
5
|
2234×1370×1675
|
|
PYD
|
35 |
3-13
|
12-23
|
5.5
|
2234×1370×1675
|
||||
|
PYB
|
900
|
900
|
115
|
15-50
|
50-90
|
55
|
333
|
11.2
|
2692×1640×2350
|
|
PYZ
|
60
|
5-20
|
20-65
|
11.2
|
2692×1640×2350
|
||||
|
PYD
|
50
|
3-13
|
15-50
|
11.3
|
2692×1640×2350
|
||||
|
PYB
|
1200
|
1200
|
145
|
20-50
|
110-168
|
110
|
300
|
24.7
|
2790×1878×2844
|
|
PYZ
|
100
|
8-25
|
42-135
|
25
|
2790×1878×2844
|
||||
|
PYD
|
50
|
3-15
|
18-105
|
25.3
|
2790×1878×2844
|
||||
|
PYB
|
1750
|
1750
|
215
|
25-50
|
280-480
|
160
|
245
|
50.3
|
3910×2894×3809
|
|
PYZ
|
185
|
10-30
|
115-320
|
50.3
|
3910×2894×3809
|
||||
|
PYD
|
85
|
5-13
|
75-230
|
50.2
|
3910×2894×3809
|
||||
|
PYB
|
2200
|
2200
|
300
|
30-60
|
59-1000
|
280-260
|
220
|
80
|
4622×3302×4470
|
|
PYZ
|
230
|
10-30
|
200-580
|
80
|
4622×3302×4470
|
||||
|
PYD
|
100
|
5-15
|
120-340
|
81.4
|
4622×3302×4470
|
||||
