[產品介紹]：

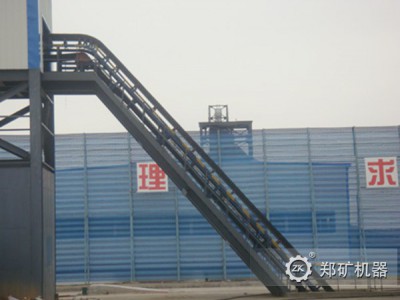

DJ型大傾角帶式輸送機是用波狀擋邊輸送帶取代普通輸送帶，其工作原理和結構組成，與通用帶式輸送機相同，其部件有較大部分可與通用帶式輸送機的相應部件通用。DJ型輸送機可在-25℃～40℃環境溫度范圍內連續輸送堆積密度0.5～2.5t/m³之間的各種散裝物料，其最大傾角為90°，輸送的最大物料塊度≤180mm，在輸送有特殊要求的物料時，可換用特殊材料的波紋擋邊輸送帶。根據輸送工藝要求，可以單機輸送，也可多臺或與其它輸送機組合成傾斜輸送系統，實現遠距離、大跨度的物料輸送。目前，公司產品可滿足用戶不同的用途和要求，在合作單位中樹立了良好的口碑。
[應用范圍]：
電力、冶金、建材、輕工、糧食、礦山等行業的粉狀、顆粒等散裝物料的輸送。
[適用物料]：
散狀物料或成件物品
突出優勢
采用的是有波紋擋邊和橫隔板的輸送帶，其許用的輸送傾角最大可達90°，因而可以節約占地面積，節省設備投資和土建費用，具有較高的綜合經濟效益，是大傾角輸送和垂直提升的理想設備；
結構簡單。如前所述，各主要部件均可與通用輸送帶通用，為使用、維護帶來方便；
運行可靠。其可靠度與通用帶式輸送機幾乎相等；
運行平穩，噪聲小。由于輸送部件在托輥上運動，其噪聲可忽略；
能耗小。由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，總裝機功率相比同輸送量的其它輸送設備顯著降低；
輸送量大。由于輸送帶具有波紋擋邊，其裝載端面增大，在相同傾角時，比通用帶式輸送機的輸送量大；
銜接方便?？稍跈C(jī)頭和機尾設置任意長度的水平輸送段，便于和其它設備銜接；
運行可靠。其可靠度與通用帶式輸送機幾乎相等；
運行平穩，噪聲小。由于輸送部件在托輥上運動，其噪聲可忽略；
能耗小。由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，總裝機功率相比同輸送量的其它輸送設備顯著降低；
輸送量大。由于輸送帶具有波紋擋邊，其裝載端面增大，在相同傾角時，比通用帶式輸送機的輸送量大；
銜接方便?？稍跈C(jī)頭和機尾設置任意長度的水平輸送段，便于和其它設備銜接；
鄭礦通過改進輸送帶頭部轉平部位的結構，使局部拉力800N/mm下降到400N/mm以下延長了皮帶使用壽命。減少客戶設備維護費用。
工作原理
帶式輸送機主要由頭部傳動裝置，尾部拉緊裝置和輸送膠帶構成。其牽引構件和承載構件是一條無端的膠帶，膠帶繞在機架兩端的傳動滾筒和改向滾筒上，尾部有張緊裝置張緊，在沿膠帶長度方向上用托輥支撐，構成封閉循環回路。當驅動裝置驅動傳動滾筒回轉時，由傳動滾筒與膠帶間的摩擦力帶動膠帶運行。被輸送物料一般由導料槽加至膠帶上，物料隨著膠帶的移動被運送到頭部的卸料裝置進行卸料。
結構組成
大傾角帶式輸送主要機由尾部拉緊裝置、尾部壓帶裝置、中部支架、托輥裝置、擋邊輸送帶、頭部傳動裝置、空段清掃器、防跑偏裝置、下料溜槽等部件組成。
大傾角帶式輸送機結構特點：
1、皮帶采用波紋擋邊輸送帶，在皮帶機中起牽引和承載作用，擋邊、橫隔板和基帶形成輸送物料的“閘”形容器，從而實現≤90°的大角度輸送。
1、皮帶采用波紋擋邊輸送帶，在皮帶機中起牽引和承載作用，擋邊、橫隔板和基帶形成輸送物料的“閘”形容器，從而實現≤90°的大角度輸送。
2、尾架裝置包含尾部壓帶裝置、轉向滾筒、導料槽、尾架、螺旋拉緊裝置和緩沖托輥：尾部壓帶裝置保證了皮帶機在工作中皮帶的穩定運行，避免皮帶跑偏；導料槽保證物料落入皮帶中心；緩沖托輥減少物料對皮帶的沖擊，延長皮帶使用壽命；螺旋拉緊裝置保證皮帶達到必要的張力，防止在電動滾筒上打滑；尾架支撐起整個尾部裝置。
3、中部支架采用鋼結構設計，簡化加工工序，結實耐用；頭架固定有防跑偏報警裝置，保證皮帶機的安全運行。
4、托輥：托輥用來支承輸送帶和其上的物料并使之穩定運行。上部為槽形前傾上托輥，間距1m，下部為平行下托輥，能有效的防止輸送機在空段部分波形帶的偏移，間距1.5m，在凸弧段的托輥間距通過計算決定。為了防止輸送帶跑偏而影響運轉，一般每隔10組槽形前傾上托輥、平行下托輥設置槽形及平行上、下調心托輥一組。受料處設有橡膠緩沖托輥，緩沖托輥的間距500mm。
5、清掃裝置：
5.1空段清掃器：
用來清掃粘在輸送帶非承載面上的粘著物。防止物料卡在尾部滾筒里。因此一般在現場安裝時將它焊接在滾筒前方的中間架上，使它的刮板與輸送帶的下分支接觸。
5.1空段清掃器：
用來清掃粘在輸送帶非承載面上的粘著物。防止物料卡在尾部滾筒里。因此一般在現場安裝時將它焊接在滾筒前方的中間架上，使它的刮板與輸送帶的下分支接觸。
5.2彈簧清掃器：
用來清掃粘在輸送帶承載面上的粘著物。防止帶上的粘著物污染環境和引起輸送帶跑偏。在現場安裝時將它焊接在卸料滾筒下方的機架上。
用來清掃粘在輸送帶承載面上的粘著物。防止帶上的粘著物污染環境和引起輸送帶跑偏。在現場安裝時將它焊接在卸料滾筒下方的機架上。
技術參數
|
型號
|
基帶寬B
（mm）
|
擋邊高H
（mm）
|
橫隔板間距
（mm）
|
帶速v
（m/s）
|
傾角β
（°）
|
輸送量Q
（m³/h）
|
被輸送物料最大塊度
（mm）
|
功率N
（kW）
|
|
DJ500
|
500
|
80
|
126～252
|
0.8～2.0
|
30～90
|
84
|
100
|
1.5～18.5
|
|
100
|
112
|
|||||||
|
120
|
126～378
|
138
|
||||||
|
DJ650
|
650
|
80
|
126～252
|
0.8～2.0
|
156
|
140
|
1.5～22
|
|
|
100
|
172
|
|||||||
|
120
|
126～378
|
186
|
||||||
|
DJ800
|
800
|
80
|
126～252
|
0.8～2.0
|
186
|
180
|
2.2～45
|
|
|
100
|
318
|
|||||||
|
120
|
126～378
|
360
|
