微粉超細磨粉機,SCM80
【進料粒度】: <400mm
【生產能力】: 12-650T/h
【應用領域】: 用于建筑砂石，選礦破碎中的篩分工作，YK振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級、分離
【適用物料】: 能夠用于砂石生產的巖礦以及各類礦產，例如河卵石、花崗巖、玄武巖、石灰石、鐵礦石、銅礦石、凝灰?guī)r等

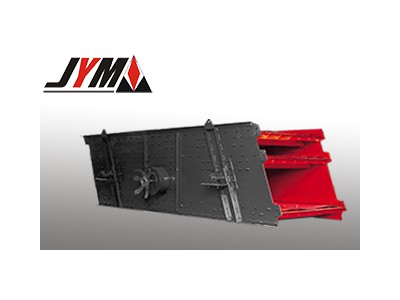

本系列振動篩為圓振動篩,也稱圓振篩。圓振篩是一種多層數、高效新型篩分設備。該振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，適合采礦、砂石行業。
產品優勢
1.YK振動篩采用塊偏心作為激振力，激振力強。
2.振動篩篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷。
3.振動篩采用輪胎聯軸器，柔性連接，運轉平穩。
4.振動篩采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理最大、壽命長、電耗低、噪音小。
工作原理
電動機經三角帶使激振器偏心塊產生高速旋轉，激發篩箱產生一定振幅的圓運動，篩上物料在傾斜的篩面上受到篩箱傳給的沖量而產生連續的拋擲運動，物料與篩面相遇的過程中使小于篩孔的顆粒透篩，從而實現分級。
技術參數
| 型號 | 3YK1230 | 3YK1237 | 3YK1548 | 3YK1848 | 3YK1860 | 3YK2160 | 3YK2460 | 3YK3070 |
| 篩面規格 | 1200×3000 | 1200×3700 | 1500×4800 | 1800×4800 | 1800×6000 | 2100×6000 | 2400×6000 | 3000×7000 |
| 層數(層) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 篩孔尺寸 | 3-50 | 6-50 | 5-80 | 5-80 | 5-80 | 5-50 | 5-150 | 5-150 |
| 進料粒度 | ≤200 | ≤200 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
| 處理量t/h) | 12～80 | 15～120 | 50～200 | 50～250 | 80～320 | 100～380 | 150～430 | 150～650 |
| 電機功率 | 5.5 | 11 | 15 | 18.5 | 22 | 30 | 30 | 45 |
| 振 頻(r/min) | 800-970 | 845 | 910 | 970 | 970 | 730 | 730 | 730 |
| 雙振幅 | 8 | 7.5 | 8 | 8 | 8 | 8 | 8 | 8 |
| 篩面傾角(℃) | 20 | 20 | 15 | 20 | 20 | 20 | 20 | 20 |
| 長(mm) | 3122 | 3557 | 5243 | 5000 | 5994 | 6230 | 6420 | 7500 |
| 寬 | 2050 | 2483 | 3042 | 3626 | 3462 | 3715 | 4150 | 5060 |
| 高 | 2700 | 2813 | 3420 | 3250 | 3880 | 4330 | 4210 | 4010 |
