礦用振動篩產品概述:

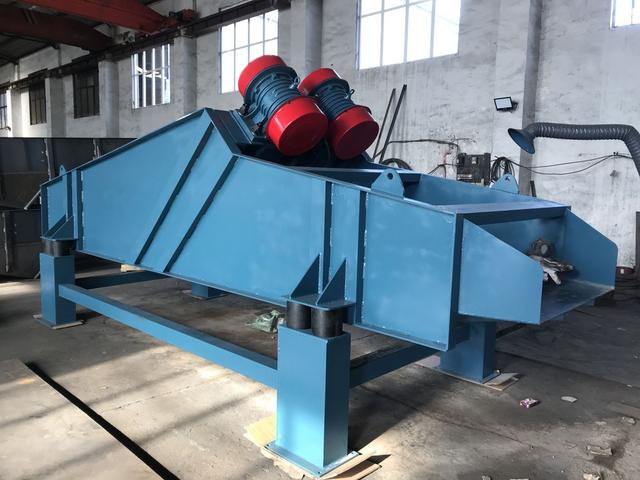

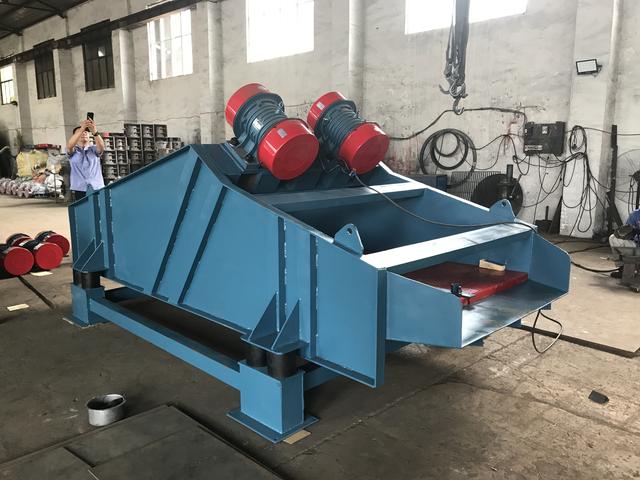

礦用振動篩是我公司自行研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用節能振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。

篩體結構：篩體各部均為軋制鋼板及型材焊接而成（部分組件為高強度螺栓聯接），整體鋼度好，牢固可靠。

篩網為金屬絲編織方孔篩網或者鋼板網、焊接網，也可按用戶要求采用其他類型的篩網。篩體（振動部分）由彈簧支撐于下底座下，隔振效果好。

礦用振動篩一般為座式，根據需要也可改為吊掛式。

本振動篩適用于冶金、礦山、煤炭、建材等行業物料的篩分，物料的入料顆粒尺寸一般小于150mm.

1、篩分效率高、處理量大。

2、體積小、重量輕、結構簡單、安裝方便、維修容易。

3、噪聲小、耗能低、造價低。

4、篩分精度高、無粉塵污染、有利于環境保護。

5、可更換多種篩網，使用壽命長。

礦用振動篩工作原理和結構:

礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。ZSG礦用振動篩由激振裝置、篩箱、防塵罩、落料斗、減振裝置、底座等部分組成。礦用振動篩工作時，由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生的激振力為縱向力，迫使篩箱帶動篩網面作縱向前后位移，在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成篩分作業。

系列礦用振動篩有篩箱、振動電機、減振系統及底架等組成。篩箱由篩框、篩板、襯板等組成。篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。 SG系列礦用振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。 減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

說明：

1、表中所列各參數均系定型產品在標態、額定工況下的參考數值；

2、處理量系指物料粒度分布均勻、松散密度為(1.2～1.6t/m3)、水分含量不大于5%的沙石類物料參考值；

3、各參數僅反映設備主要結構類型和外形尺寸，謹供用戶選型參考，具體結構及主要技術參數以技術和供貨合同為準。

ZSG礦用振動篩型號含義:

┬ ┬ ┬ ┬

│ │ │ │

│ │ │ └────────-　篩面長度

│ │ │

│ │ └──────────　篩面寬度

│ │

│ └───────────-　高效產品代號

│

└─────────────　振動篩系列代號

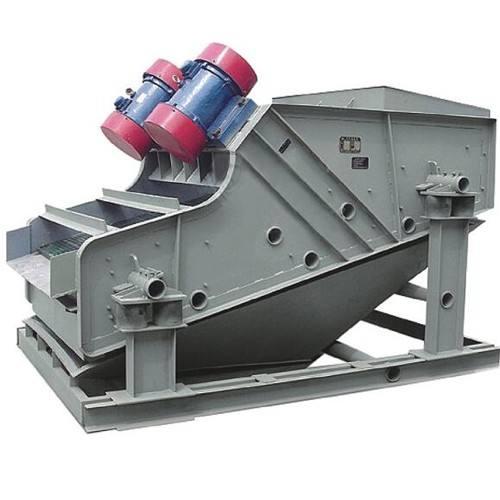

礦用振動篩結構:

礦用振動篩選用提示:

1.ZSG型系列礦用振動篩，計有11個定型規格并分別有敞開型和封閉型兩種結構形式，適用不同作業環境需求，選用時請確定電壓制式及有無防爆要求。

　2.設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。

購買須知：

1. 篩機分單層和雙層，并有輕型和重型之分。
2. 篩網結構有編織網、沖孔篩板。如果選用鐵式篩板可按要求設計。
3. 雙層篩上層篩面選定的篩孔尺寸超過技術性能及參數中規定的篩孔尺寸時，應按要求設計。
4. 電動機可安裝在左側或右側，無特殊要求按安裝圖安裝、供貨。
5. 給料箱為選擇件，用戶如有要求，可供給料箱。
6. 在選用時如有改變篩面傾角的要求，可另行設計。

本公司可根據用戶需要而設計制造特殊型號規格的礦用振動篩。

本公司對所有技術資料、尺寸保留修改的權利，如實物與文中圖案不符，應以實物為準，解釋權歸本公司。
