一，產品簡介　

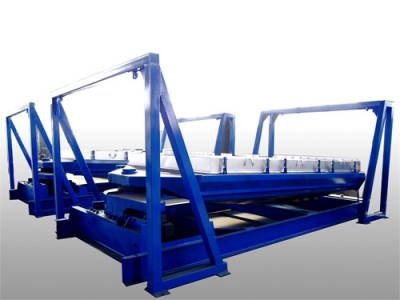

        該SHZS系列化肥大顆粒尿素回轉分級篩是我公司吸收國外先進技術研制的高標準精細篩分機械，用于化工大顆粒尿素、飼料廠粉狀物料或顆粒飼料的篩選和分級，也可用于飼料廠原料的初清以及大、中型飼料廠二次粉碎后中間產品的分級。此外，還可廣泛用于糧食、食品、化工、制糖、采礦、造紙等多種行業的原料和成品的篩選與分級。
　　本系列回轉篩的驅動裝置包括電機和傳動箱，電機通過一級三角帶驅動軸帶動偏心塊旋轉，從而實現篩箱前部的作回轉運動。
　　SHZS系列化肥、大顆粒尿素、回轉分級篩由頂蓋、篩箱和上下篩框及壓緊機構組成。頂蓋為鋼質結構一方面對篩箱起密封作用，另一方面對篩框起壓緊作用，頂蓋上有四個觀察窗，可以觀察物料的運動情況和用來檢修。
　　篩箱由鋼板鉚合而成，它和頂蓋形成一個封閉的結構，物料在其中得到充分的分級。
　　本系列由壓緊手柄、壓緊機構座和鎖緊螺母組成。調節螺桿的長度可以調節壓緊力。
　　篩框由木質框架（化肥用不銹鋼材質）和固定在木框上的編織網以及用來清理篩面的跳球組成。
　　本系列回轉篩采用吊懸掛式安裝形式。吊索選用優質高強度鋼絲繩。
　　
二、工作原理
　　傾角為4-9度的篩船由驅動箱傳動，其運動軌跡在進料端為水平圓運動，在長度方向上逐漸變成橢圓運動，最后在出料端變成近似往復直線運動。
　　進料口集中喂入的物料，在篩體圓運動作用下，均勻地分布在整個篩面上，并產生自動分級。從而使料層下面粒度較小的物料迅速過篩，而上面粒度較大物料則向出料端運動。在移動過程中，由于沒有攪動和垂直跳動，因而其中較小的顆粒始終緊貼篩面，隨時可以過篩。出料端、篩體的運動變?yōu)榻仆鶑?fù)直線運動，使篩理作用逐漸減弱，從而使大于篩孔尺寸的顆粒迅速向出料方向移動，直到排出機外，完成物料的整個篩分。篩理過程中，不斷跳動的彈性小球有效地防止物料阻塞篩孔，保證了篩的高效率，傳動箱的平衡塊使篩船運動過程中前后方向上的慣性力得到平衡，從而保證了篩子運動的平衡性。
　　
三、設備優點
　1.粉塵少、振動小、噪音低、運轉平穩。
　2.安裝簡便、靈活，維護保養方便。
　3.篩理過程中，由于物料均勻地回轉，橢圓及直線往   復三個不同區域。得以快速充分自動分級，從而極大地提高了分級產量，達到了最佳篩選效果。
　本SHZS系列化肥、大顆粒尿素、回轉分級篩是糧食、食品、化工、制糖、采礦、造紙等多種行業升級換代產品，是一種先進、高效的篩選設備。

層數	型號	篩面規格 寬×長 (m)	篩網尺寸	電動機		總長	總高	總寬	重量
				功率 (kw)	轉速 (rpm)	mm	mm	mm	kg
1	SHZS1800 × 1500	800 × 1500	10mm -325 目	2.2	960	2752	967	943	680
	RZSJ1000 × 2100	1000 × 2100		2.2	960	3285	962	1200	740
	SHZS1000 × 3000	1000 × 3000		2.2	960	4484	1035	1251	980
	SHZS1500 × 2100	1500 × 2500		3.7	960	3460	1003	1759	1375
	SHZS1500 × 3000	1500 × 3000		5.5	1450	4232	1362	1892	1880
	SHZS1800 × 3600	1800 × 3600		7.5	960	5098	1352	2348	3260
	SHZS2000 × 3600	2000 × 4600		5.5	960	5263	1327	2556	5150
2	SHZS1000 × 1400/2	1000 × 1400	10mm -325 目	2.2	960	3120	1078	1391	990
	SHZS1000 × 2100/2	1000 × 2100		2.2	960	3743	1121	1378	1050
	SHZS1000 × 3000/2	1000 × 3000		3.7	1450	4575	1317	1546	1840
	SHZS1500 × 2500/2	1500 × 2500		3.7	1450	3728	1330	1946	2220
	SHZS1500 × 3000/2	1500 × 3000		5.5	960	4765	1397	2159	2780
	SHZS1800 × 3600/2	1800 × 3600		7.5	960	5365	1368	2459	3580
	SHZS1000 × 4600/2	2000 × 4600		7.5	960	6289	1727	2743	6720
3	SHZS1000 × 2100/3	1000 × 2100	10mm -325 目	3.7	1450	3843	1422	1540	1840
	SHZS1000 × 3000/3	1000 × 3000		3.7	1450	4854	1422	1549	2150
	SHZS1500 × 3000/3	1500 × 3000		5.5	960	4765	1391	2159	3200
4	SHZS1000 × 1500/3	800 × 1500	10mm -325 目	3.7	1450	3806	1549	1573	1790
	SHZS1000 × 2100/3	1000 × 2100		5.5	960	4265	1540	1607	2700
	SHZS1000 × 3000/4	1000 × 3000		5.5	960	5159	1486	1607	3060
	SHZS1500 × 3000/4	1500 × 3000		7.5	960	5505	1778	2223	5960
5	SHZS1000 × 2100/5	1000 × 2100	10mm -325 目	5.5	960	4493	1568	1607	2760
