■ 用途

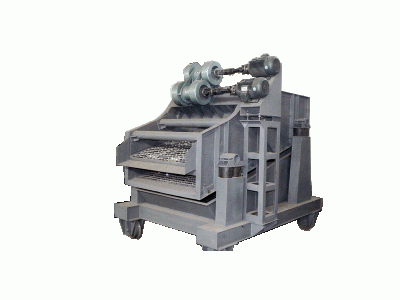

ZSG系列礦用重型振動篩是我公司自行研制的一種新型、高效的篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途最為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械，該機采用新型節能振動電機或激振器作振動源，橡膠彈簧支撐并隔振，具有處理量大、篩分效率高、篩網更換方便、安裝及維修簡便等優點。
■ 工作原理和結構
ZSG系列礦用重型振動篩是利用振動電機或普通電機外拖動或自振源驅動 ，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。
ZSG系列礦用重型振動篩由振動源、篩體、篩網、減振裝置和底拖組成，篩機側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。
■ 型號說明
■ 技術參數
電機式
型號 ZSGB-0615
篩面面積
篩面傾角
給料粒度
篩孔尺寸
處理量
振頻
雙振幅
配用電機
m2
度
mm
mm
t/h
Hz
mm
型號
功率Kw
電壓V
0.9
10
<150
3
5
10
15
20
25
5010-100
16
6-9
YZO-10-6
2*1.0
380
ZSGB-0918
1.62
10
15-160
YZO-20-6
2*2.0
ZSGB-1020
2
15
15-200
YZO-20-6
2*2.0
ZSGB-1224
2.88
10
25-300
YZO-30-6
2*2.5
ZSGB-1030
3
15
35-360
YZO-30-6
2*2.5
ZSGB-1230
3.6
15
40-400
YZO-50-6
2*3.7
ZSGB-1530
4.5
15
45-460
YZO-50-6
2*3.7
ZSG2B-0615
0.9
10
10-100
YZO-10-6
2*1.0
ZSG2B-0918
1.62
10
15-160
YZO-20-6
2*2.0
ZSG2B-1020
2
15
15-200
YZO-20-6
2*2.0
ZSG2B-1224
2.88
10
25-300
YZO-30-6
2*2.5
ZSG2B-1030
3
15
35-360
YZO-30-6
2*2.5
ZSG2B-1230
3.6
15
40-400
YZO-50-6
2*3.7
ZSG2B-1530
4.5
15
45-460
YZO-75-6
2*5.5
激振器式
|
型號 |
篩面面積 | 篩面傾角 | 給料粒度 | 篩孔尺寸 | 處理量 | 振頻 | 雙振幅 | 激振器 | 配用電機 | ||
| m2 | 度 | mm | mm | t/h | Hz | mm | 型號 | 功率Kw | 電壓V | ||
| ZSGB-1536 | 5.4 | 15 | <200 | 3 5 10 15 20 25 50 |
50-360 | 12 | 8-12 | JZ-75-6 | Y160M1-8 | 2×4.0 | 380 |
| ZSGB-1540 | 6 | 15 | 50-400 | JZ-75-6 | Y160M1-8 | 2×4.0 | |||||
| ZSGB-1836 | 6.48 | 15 | 60-460 | JZ-100-6 | Y160M2-8 | 2×5.5 | |||||
| ZSGB-1550 | 7.5 | 15 | 70-400 | JZ-100-6 | Y160M2-8 | 2×5.5 | |||||
| ZSGB-1848 | 8.64 | 15 | 80-500 | JZ-130-6 | Y160M2-8 | 2×5.5 | |||||
| ZSGB-2040 | 8 | 15 | 80-560 | JZ-130-6 | Y160M2-8 | 2×5.5 | |||||
| ZSGB-2050 | 10 | 15 | 90-600 | JZ-160-6 | Y160L-8 | 2×7.5 | |||||
| ZSG2B-1536 | 5.4 | 15 | 50-360 | JZ-100-6 | Y160M1-8 | 2×5.5 | |||||
| ZSG2B-1540 | 6 | 15 | 50-400 | JZ-100-6 | Y160M1-8 | 2×5.5 | |||||
| ZSG2B-1836 | 6.48 | 10 | 60-460 | JZ-130-6 | Y160M1-8 | 2×5.5 | |||||
| ZSG2B-1550 | 7.5 | 15 | 70-400 | JZ-130-6 | Y160M1-8 | 2×5.5 | |||||
| ZSG2B-1848 | 8.64 | 15 | 80-500 | JZ-180-6 | Y160L-8 | 2×7.5 | |||||
| ZSG2B-2040 | 8 | 15 | 80-560 | JZ-180-6 | Y160L-8 | 2×7.5 | |||||
| ZSG2B-2050 | 10 | 15 | 90-600 | JZ-200-6 | Y160L-8 | 2×7.5 | |||||
■ 安裝與調試：
a、安裝前應參照安裝圖制作混凝土基礎，預埋地腳螺栓或預埋鋼板，預埋鋼板平面度誤差≤3mm。
b、安裝完畢，檢查調整各級彈簧，使各支撐位置受力均勻，電動機軸線應低于振動器軸線3-5mm，對稱點支撐彈簧應水平等高(誤差≤3mm)。
c、篩機各部位應牢固連接，所有螺栓開機前應緊固一次。
d、短時開機，檢查兩臺振動源轉向，使其相反。
e、調整振動源的偏心塊夾角，可以調整激振力，從而調整篩機振幅。
f、與其他障礙物間的距離不小于100mm。
■ 維護和操作：
a、篩機啟動前，應檢查各緊固件螺栓有無松動，如有松動應重新緊固。
b、篩機空載運行4-6小時，要求篩體運行平穩，無橫擺及異常聲音，激振器軸承溫度≤75℃。
c、空轉運行后，應將各部位螺栓重新緊固一次。
d、正常運轉后，定期檢查各緊固件螺栓緊固狀況。
e、經常檢查易損件的狀況，對已損壞或失去彈性的減振彈簧要及時更換。
篩網發生松裂或磨損，應及時緊固或更換。振源的調整、使用和維護，請參照振源使用說明書(振動電機使用3個月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f、停車前就先停止給料，待篩面物料走完后再停車。
