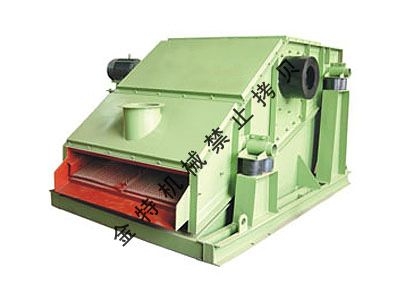

■ YK系列圓振動篩 用途
YK系列圓振動篩是我廠根據用戶需要，吸取國內處先進技術研制開發的產品。其振動參數與德國KHD公司生產的篩機相當。
該系列篩的篩箱運動軌跡為圓，適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。
■YK系列圓振動篩 型號說明
2 Y K □□
┬ ┬ ┬ ┬ ┬
│ │ │ │ │
│ │ │ │ └────────── 篩面長度dm
│ │ │ │
│ │ │ └───────────- 篩面寬度dm
│ │ │
│ │ └───────────── 塊偏心振動器
│ │
│ └──────────────- 圓振動
│
└──────────────── 篩面層數（單層不寫）
■ YK系列圓振動篩 工作原理及結構特點
該系列篩主要篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上，并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩箱振動。
篩網是主要易損件。根據物料品種和用戶要求，可采用高錳鋼紡織篩網、沖孔篩板和橡膠篩板，篩板有單層和雙層兩種，各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。
該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
電動機安裝在篩框的左側，也可安裝在篩框的右側，如無特殊要求，制造廠按物料運動方向的右側安裝供貨。
■ YK系列圓振動篩 技術參數
|
型號
|
篩面
|
給料粒度
|
處理量
|
振頻
|
雙振幅
|
電動機
|
每支點動負荷
|
||||||
|
層數
|
面積
|
傾角
|
篩孔
|
結構
|
型號
|
功率
|
工作時
|
啟停機時
|
|||||
|
YK1.40×3.00
|
1
|
4.2
|
15
|
3-100
|
沖孔、聚胺酯
|
≤200
|
18-375
|
970
|
7-10
|
Y160M-6
|
7.5
|
±800
|
±6400
|
|
YK1.80×4.50
|
1
|
6
|
21-438
|
970
|
Y180L-6
|
15
|
±1000
|
±8000
|
|||||
|
YK2.00×5.25
|
1
|
8.1
|
23-479
|
970
|
Y180L-6
|
15
|
±1200
|
±9600
|
|||||
|
YK2.40×4.50
|
1
|
10.5
|
26-542
|
970
|
Y200L-6
|
18.5
|
±1200
|
±9600
|
|||||
|
YK1.40×3.00
|
1
|
10.8
|
≤200
|
31-646
|
970
|
Y200L-6
|
22
|
±1800
|
±9600
|
||||
|
YK2.40×6.00
|
1
|
14.4
|
≤200
|
31-646
|
970
|
Y225M-6
|
30
|
±1800
|
±14400
|
||||
|
YK3.00×6.00
|
1
|
18
|
≤200
|
39-813
|
980
|
Y225M-6
|
30
|
±2400
|
±19200
|
||||
|
YK3.60×6.00
|
1
|
21.6
|
≤200
|
47-976
|
980
|
Y250M-6
|
37
|
±4000
|
±32000
|
||||
|
2YK1.40×3.00
|
2
|
4.2
|
≤200
|
18-375
|
970
|
Y180L-6
|
15
|
±1200
|
±9600
|
||||
|
2YK1.60×3.75
|
2
|
6
|
≤200
|
21-438
|
970
|
Y200L-6
|
18.5
|
±1600
|
±12800
|
||||
|
2YK1.80×4.50
|
2
|
8.1
|
≤200
|
23-479
|
970
|
Y200L-6
|
22
|
±2000
|
±16000
|
||||
|
2YK2.00×5.25
|
2
|
10.5
|
≤200
|
26-542
|
980
|
Y225M-6
|
30
|
±2400
|
±19200
|
||||
|
2YK2.40×5.25
|
2
|
12.6
|
≤200
|
31-646
|
980
|
Y225M-6
|
30
|
±3200
|
±25600
|
||||
|
2YK2.40×6.00
|
2
|
14.4
|
≤200
|
31-646
|
980
|
Y225M-6
|
30
|
±3200
|
±25600
|
||||
|
2YK3.00×6.00
|
2
|
18
|
≤200
|
31-646
|
980
|
Y250M-6
|
37
|
±4400
|
±35200
|
||||
■ 安裝與調試
安裝時應按設備圖紙的要求預埋鋼板，要求預埋鋼板的上平面位于同一水平面上，安裝所需的預埋鋼板、底腳螺栓等均由安裝部門自備。
每臺篩機的支承彈簧在安裝前應進行選配，保證各個彈簧的高度和剛度基本一致。
振動篩出廠后，如超過6個月才安裝，則安裝前必須將振動器內的軸承拆下清洗，注入新潤滑脂（2號鋰基潤滑脂）。
振動篩經重新安裝后，用手轉動偏心軸不得有阻力過大或卡死等現象，否則應及時查清原因加以調整。
振動篩各部件安裝完，檢查合格后，可進行試運轉，試運轉前應詳細檢查各處的螺栓是否緊固，篩機周圍是否有妨礙篩框振動的障礙物。
試運轉4－6小時，觀察篩機運行情況，若發現異常聲響或失振現象，應及時停機檢查原因，排除故 障。
試運轉4－6小時應檢查以下項目：
1、振動器軸承的溫度，要求最高溫度不超過75℃，溫升不超過45℃。
2、各處緊固螺栓的緊固情況，發現松動應及時按時擰緊。
振動篩試運轉合格后可投入生產。篩機投入生產后的頭兩周內，應每周將各處的緊固螺栓重新緊固一遍，以后一個月緊固一次。
■ 使用和維護
振動篩應在篩面沒有物料的情況下啟動，盡量避免帶料開機，篩機運轉平穩后才能給料。停機前應先停止給料，待篩面物料排除后再停機。
工作過程中應經常觀察篩機運行情況，如發現運動不正?；蛴挟惓Ｂ曧懀瑧?yīng)及時停機檢查，找出原因，排除故障。
振動器軸承采用2號鋰基脂潤滑，正常情況下，每兩個月加注一次潤滑脂，加注量不宜過多，否則會引起軸承過熱。振動器使用6個月后，檢查油脂情況，如發現變干或有硬塊時，應清洗更換新油脂，軸承應每年清洗檢查一次。
■ 訂貨須知
訂貨時請注明規格型號、篩面層數、物料名稱、粒度、篩孔尺寸等參數。并請注明電動機的安裝位置.
