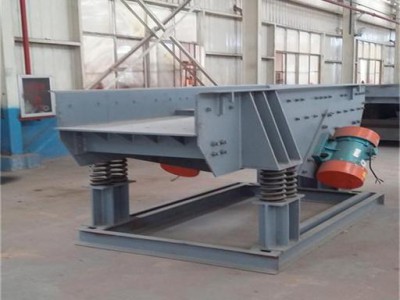

GZD/ZSW振動給料機系列

Vibrating feeder series

產品介紹:

Description
    振動給料機又稱振動喂料機，本系列產品配置在初級破碎設備前段，振動給料機在生產流程中用于把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地送入下一道生產設備裝置中，比調結構的給料機同時具有粗篩分功能，除去物料中的泥土、雜質，控制給料量，使之與后續破碎、篩分生產線的處理能力相匹配，是成套生產線上的必備設備，具有結構堅固、抗沖擊、耐磨損等特點。被用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。





設備特點



1、振動平穩，工作可靠。



2、柵條間隙可調。



3、連續、均勻喂料



4、特殊柵條設計，物料流動性好，可防止物料堵塞。



5、具有粗篩分能力，達到預篩分作用，增加產量。





6、可選裝變頻調速電機，調節頻率，從而改變產量，便于控制給料量，無需頻繁啟動電機。





7安裝、維修方便





工作原理



振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。槽體振動給料的振動源是激振器，激振器是由兩根偏心軸（主、被動）和齒輪副組成，由電動機通過三角帶驅動主動軸，再由主動軸上齒輪嚙合被動軸轉動，主、被動軸同時反向旋轉，槽體振動，使物料連續不斷流動，達到輸送物料的目的。



技術參數



型號 Model	最大 進料粒度 Max feed particle size (mm)	處理能力 Handling capacity (t/h)	電動機 極數 Motor pole number	電動機 功率  Motor power (kw)	安裝傾角Installation angle （°）	料槽尺寸 Material groove size (mm)	機器重量 Machine weight (t)	外型尺寸 長×寬×高 Outer shape L*W*H (mm)
GZD180×80	300	30-80	4	2×1.5	0-10	1800×800	0.8	1907×964×890
GZD300×90	400	40-100	4	2×2.2	0-10	3000×900	3.6	3400×1020×900
ZSW380×96	500	120-210	6	11	0-10	3800×960	4.2	3880×1724×1180
ZSW420×110	650	180-400	6	15	0-10	4200×1100	4.8	4200×1804×1180
ZSW490×110	650	250-380	6	15	0-10	4900×1100	5.3	4976×1864×1180
ZSW590×110	650	280-400	6	22	0-10	5900×1100	6.13	5957×1648×1365
ZSW490×130	800	300-550	6	22	0-10	4900×1300	6.7	4976×2064×1180
ZSW600×130	800	340-600	6	30	0-10	6000×1300	7.8	6100×2004×1250
ZSW600×160	1050	400-800	4	37	0-10	6000×1600	10.8	6400×3085×2395
