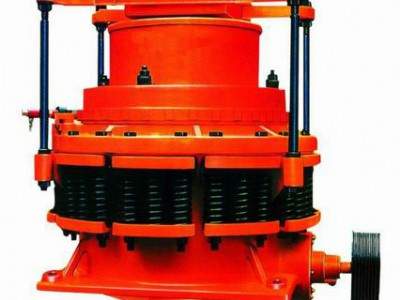

一.圓錐式破碎機簡介

圓錐式破碎機，運行時電動機的旋轉通過皮帶輪或聯軸器，傳動軸和圓錐部在偏心套的破洞下繞一固定作旋擺運動，從而使圓錐破碎機的破碎比時而靠近又時而離開固裝在調整套上的軋白壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。

二.圓錐式破碎機性能特點

1.液壓系統

液壓系統可以用來調整日排礦的大小，保證設備安全云狀，當遇到異物時，液壓系統可使動錐體自動下退，當異物排出后，該系統使下推的動錐體自動復位，產能更新保持原來的排礦口位置急需工作。

2.破碎腔型

破碎腔型是指東追和固定錐之間形成的集合空間，是破碎的主要技術指標，該機從粗碎到細碎共涉及了四種規格的腔型，它有六種可能的組合，這意味著他能最好的事業能夠與用戶特殊要求。

3.密封可靠

采用迷宮是密封裝置，取代了以往使用的水式密封，使灰塵雜質無法進入機體內，從而保證了潤清油的清潔，延長了華東軸承，推力球軸承的使用壽命，使得機器運轉可靠。

4.更換方便

上破碎壁上裝有卡稍，用用螺栓頂起就把破碎壁固定.下破碎壁固定是用液壓螺母緊固.上、下破碎壁背面不需要加任何填充材料，所以更換快速方面，減少了工人勞動強度。

5.調節開口

該機選用了耐高壓的位移傳感器，調整排礦口位置時是在操作室進行的。只要一按鍵，在操作臺上就有顯示，就可以看到所需要調整的排礦口大小，非常方便準確。該機工作時，電機通過液力偶合器、小圓錐齒輪驅動偏心套底部的大圓錐齒輪，使偏心套旋轉，致使錐體作旋擺動而破碎物料。破碎機的主軸是不動的，只是支撣球面瓦，承受破碎力。由于破碎機主軸不動而偏心套傳遞破碎力，故該結構可承受較大破碎力，對細碎和超細破碎非常適應，因為超細破碎的破碎力是非常大的。預計其產品粒度(對于超細碎型襯板)開路時一5m二可達50^80%(視物料性質而有所差異)。該破碎機適用于金屬礦山選礦廠第三段破碎，或第四段破碎;適用于建材或非金屬礦山及土木工程。特別是土木工程所需的天然砂供應不足的地區。

三.圓錐式破碎機的類型

根據用戶的不同需求，分粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種。

四．圓錐式破碎機工作原理

在不可破異物通過破碎腔或因某種原因機器超載時，彈簧保險系統實現保險，排礦口增大，異物從破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排除破碎腔。在彈簧的作用下，排礦口自動復位，機器恢復正常工作。

五.圓錐式破碎機的主要參數

型號		破碎錐直徑	最大給料尺寸	排料口寬度	處理能力	電動機 功率	主軸擺 動次數	重量 （t）	外形尺寸(長×寬×高)
PYB	600	600	65	12-25	40	30	356	5	2234×1370×1675
PYD			35	3-13	12-23			5.5	2234×1370×1675
PYB	900	900	115	15-50	50-90	55	333	11.2	2692×1640×2350
PYZ			60	5-20	20-65			11.2	2692×1640×2350
PYD			50	3-13	15-50			11.3	2692×1640×2350
PYB	1200	1200	145	20-50	110-168	110	300	24.7	2790×1878×2844
PYZ			100	8-25	42-135			25	2790×1878×2844
PYD			50	3-15	18-105			25.3	2790×1878×2844
PYB	1750	1750	215	25-50	280-480	160	245	50.3	3910×2894×3809
PYZ			185	10-30	115-320			50.3	3910×2894×3809
PYD			85	5-13	75-230			50.2	3910×2894×3809
PYB	2200	2200	300	30-60	59-1000	280-260	220	80	4622×3302×4470
PYZ			230	10-30	200-580			80	4622×3302×4470
PYD			100	5-15	120-340			81.4	4622×3302×4470

六.圓錐式破碎機的維護

圓錐破在工作中，給料要均勻，不能偏析。如果給料不均就會出現生產能力降低，產品粒度過大，彈簧動作頻繁，碗形軸承壓力大，功耗上升。

　　1.要有除鐵裝置，防止破碎腔過鐵，如果頻繁過鐵，則可能引起斷軸事故。

　　2.要滿負荷生產，否則會出現產品粒度過粗。

　　3.生產線中的破碎比分配要合理，這樣才能最大限度發揮破碎機效率。

　　4.彈簧壓力不能過緊，壓力過大亦會發生斷軸事故，壓力過小彈簧會頻繁跳動，影響破碎機正常工作，并且產品粒度變粗。

　　5.潤滑油溫度不能太高或太低，否則會影響機器運行。

　　6.潤滑油要經常更換，不能太臟，太臟了會加速齒輪及碗形瓦、軸套等磨損，甚至使軸套研死。

　　7.傳動皮帶安裝不能太緊，否則會引起傳動軸轉動不靈活或斷裂；也不能太松，否則會引起破碎機悶車。

　　8.給料不能太濕太粘，細粒不能太多，也不能太大，否則會引起悶車。

　　9.破碎機排料口積礦亦會引起悶車。

　　圓錐式破碎機（圓錐破）在實際操作使用過程中會有這樣那樣的問題，視具體情況不一樣要采取不同的解決辦法，這里介紹的只是實際操作中經常見到的一些情況。
