根據某沙場場地實際情況現設計砂石生產線如下：

　　現有設備及場地：600*900破碎機一臺，1560老型振動篩一臺，1860老型振動篩一臺，制沙機一臺，現有場地最小寬度75米長度5里。

　　擁有非常富裕的場地，制砂機已經定型的前提下的設計思路如下：

　　制砂機故障率與是否均勻給料有很大的關系，并且制砂機放在這條生產線上感覺到有些偏小。（最大進料粒度只有52mm，每小時處理能力60到80噸），所以考慮制沙線與碎石線分別組成單獨的回路，這樣的話雖然初期投入資金比較多，但能夠做到即增加了產量又有效的保護了制砂機。

　　以下分為三個工段來解釋砂石生產線設計思路：

　　粗破工段：包括導料倉，給料機，振動篩，破碎機及部分輸送帶。

　　在導料倉與690頭破前按照成都地區相對成熟的布線方案放置一臺可調速電機驅動的平板式給料機與現有的1560振動篩。

　　分析如下：

　　1，放置可調速電機驅動的平板式給料機有利于整條生產線的均勻給料，并對69機起到保護作用，減少69機由于下大石塊卡機與下小石塊時的量大堵機現象的出現。

　　2，在1560振動篩上沖選出原沙及小原石，在振動篩下安裝一條雙向輸送帶，需要原石時左面打堆，不需要原石時可以從右面鐵板導槽沖入主輸送帶進入細碎工段。

　　3，建議采購69機時選擇鑄造機殼。鑄造機殼相對焊接機架不容易開裂。

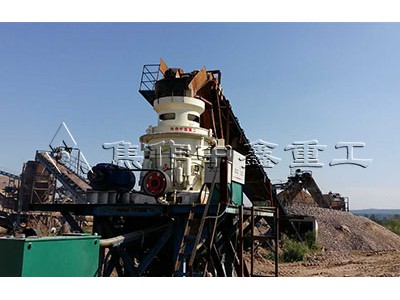

　　細碎工段：由SJ1200圓錐機與3YJS2154高效園振動篩及部分輸送帶組成。

　　該工段要充分利用這兩臺機各自的優點，1200圓錐機吃料大（180mm以內的石料都能進入機口），出來的石料一次成型率高。高效園振動篩的雙排偏心激振源，振動頻率高，幅面寬，能夠進行有效的篩分。

　　計劃在該工段提出0~6細沙與6~31.5的成品石料，和50以上的回籠料，只把31.5~50的石料送入下一道治沙工段這樣一則可以減輕制沙工段的工作負荷，二者可以減少不必要的已經成型的沙石料重復加工的耗用。

　　制沙工段：由于前兩道工段已經完成一半的成品沙石提取工作，所以理論上來說進入該工段的石料對現有的制砂機的負荷相對減輕許多，換句話說也就減少了制砂機的故障率。
