產品介紹
格子型球磨機與溢流型磨機主要由筒體、給礦器、排礦器、傳動裝置、軸承和潤滑系統等六個部分組成，格子型球磨機中磨細的物料隨礦漿通過隔板上的排礦小孔排出，排料端的礦漿面低于中間軸頸的礦漿流出面，屬于低水平、強制排礦。
突出優勢
工作原理
本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機倉，該倉內有階梯襯板或波紋襯板，內裝不 同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显趥}達到粗磨后，經單層隔倉板進入倉，該倉內鑲有平襯 板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
技術參數
| 規格型號 | 筒體轉速 （r/min） |
裝球量 (t) |
進料粒度 (mm) |
出料粒度 (mm) |
產量 (t/h) |
電機功率 (kw) |
總重量 (t) |
| Ф900×1800 | 36-38 | 1.5 | <20 | 0.65-2 | 18.5 | 5.85 | |
| Ф900×3000 | 36 | 2.7 | <20 | 22 | 6.98 | ||
| Ф1200×2400 | 36 | 3 | <25 | 30 | 13.6 | ||
| Ф1200×3000 | 36 | 3.5 | <25 | 1.6-5 | 37 | 14.3 | |
| Ф1200×4500 | 32.4 | 5 | <25 | 55 | 15.6 | ||
| Ф1500×3000 | 29.7 | 7.5 | <25 | 2-5 | 75 | 19.5 | |
| Ф1500×4500 | 27 | 11 | <25 | 3-6 | 110 | 22 | |
| Ф1500×5700 | 28 | 12 | <25 | 3.5-6 | 130 | 25.8 | |
| Ф1830×3000 | 25.4 | 11 | <25 | 4-10 | 130 | 34.5 | |
| Ф1830×4500 | 25.4 | 15 | <25 | 4.5-12 | 155 | 38 | |
| Ф1830×6400 | 24.1 | 21 | <25 | 6.5-15 | 210 | 43 | |
| Ф1830×7000 | 24.1 | 23 | <25 | 7.5-17 | 245 | 43.8 | |
| Ф2100×3000 | 23.7 | 15 | <25 | 6.5-36 | 155 | 45 | |
| Ф2100×4500 | 23.7 | 24 | <25 | 8-43 | 245 | 56 | |
| Ф2100×7000 | 23.7 | 26 | <25 | 12-48 | 280 | 59.5 | |
| Ф2200×4500 | 21.5 | 27 | <25 | 9-45 | 280 | 54.5 | |
| Ф2200×6500 | 21.7 | 35 | <25 | 14-26 | 380 | 61 | |
| Ф2200×7000 | 21.7 | 35 | <25 | 15-28 | 380 | 62.5 | |
| Ф2200×7500 | 21.7 | 35 | <25 | 15-30 | 380 | 64.8 | |
| Ф2400×3000 | 21 | 23 | <25 | 7-50 | 245 | 58 | |
| Ф2400×4500 | 21 | 30 | <25 | 8.5-60 | 320 | 72 | |
| Ф2700×4000 | 20.7 | 40 | <25 | 22-80 | 380 | 95 | |
| Ф2700×4500 | 20.7 | 48 | <25 | 26-90 | 480 | 102 | |
| Ф3200×4500 | 18 | 65 | <25 | 按工藝條件定 | 630 | 149 | |
| Ф3600×4500 | 17 | 90 | <25 | 按工藝條件定 | 850 | 169 | |
| Ф3600×6000 | 17 | 110 | <25 | 按工藝條件定 | 1250 | 198 | |
| Ф3600×8500 | 18 | 131 | <25 | 45.8-256 | 1800 | 260 | |
| Ф4000×5000 | 16.9 | 121 | <25 | 45-208 | 1500 | 230 | |
| Ф4000×6000 | 16.9 | 146 | <25 | 65-248 | 1600 | 242 | |
| Ф4000×6700 | 16.9 | 149 | <25 | 75-252 | 1800 | 249 | |
| Ф4500×6400 | 15.6 | 172 | <25 | 84-306 | 2000 | 280 | |
| Ф5030×6400 | 14.4 | 216 | <25 | 98-386 | 2500 | 320 | |
| Ф5030×8300 | 14.4 | 266 | <25 | 118-500 | 3300 | 403 | |
| Ф5500×8500 | 13.8 | 338 | <25 | 148-615 | 4500 | 525 |

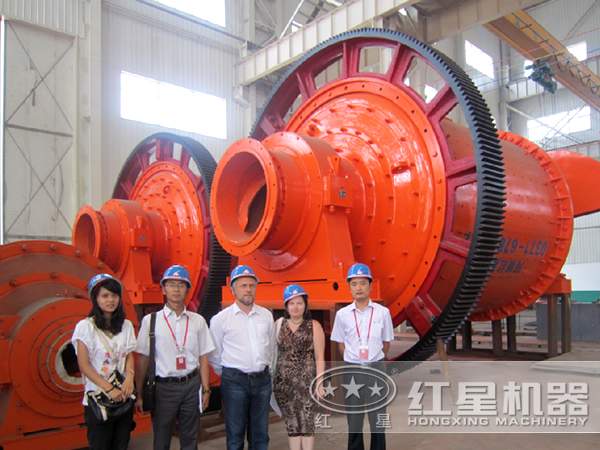

客戶現場

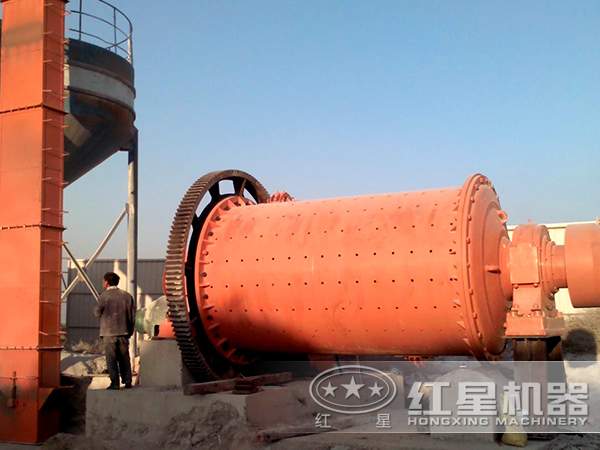

格子型球磨機生產線現場
