一、概述

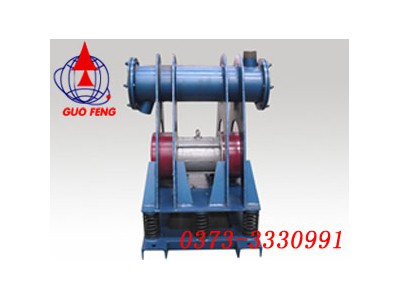

ZM系列振動磨機是一種新型高效節能型粉磨設備。它在磨制細粉和超細粉物料時，比傳統的回轉式磨機具有明顯的優越性。（效率提高2-5倍，能耗降低20％-30％），該機具有振動強度大，磨粉效率高、功率消耗少、噪音小、結構緊湊，安裝維修方便等優點。該機可以廣泛應用于選礦、建筑材料、研磨材料、粉未冶金、電力、陶瓷、耐火材料、磁性材料、化工、食品等多種行業，是球磨機理想的換代產品。
二、結構
本機主要由振動電機、機體、底架、磨筒、、襯筒、磨破介質和彈性支撐等幾部分組成。
1、振動電機：為磨機振磨提供能量；振動電機有兩組偏心塊，兩側偏心塊同向轉動，使所需激振力刻度線對準軸端的基準線；
2、底架：通過彈性支撐把機體托起；
3、磨筒殼體：是磨機振磨的工作體，用以盛裝磨破介質和研磨物。磨筒殼體由1個磨筒組成，磨筒內裝有耐磨襯筒，當襯筒研磨損壞后，可取出更換；
4、襯筒：緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯筒，可提高整機的使用壽命；
5、磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨；
6、彈性支撐：裝在四個支點上，每個支點有兩個彈簧，主要作用是使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體（筒）水平度的安裝問題。每組彈簧在安裝過程中必須保證彈簧上、下接觸面的同軸度，其允差不超過2mm；
三、安裝與調整
本機電機支架焊接在筒體上，電機用螺栓連接在支架上，安裝時，校平機架后，把磨機的機體部分放置于彈性支撐上即可。
本機開機前，必須作好以下工作：
1、裝填好磨破介質，不裝磨破介質萬不可開機，以防機器重量太輕，造成飛車事故。
2、本系列磨機采用振動電機，功率小，振動強度大，一般情況下，不配置專用電器柜，如特殊需要可另訂。
3、如需連續自動進料，連續自動出料，我廠可為用戶配置自動進、出料裝置。
4、根據振磨物料不同，要求的振動磨強度也不同，為此，可通過調節振動電機偏心塊夾角來調節激振力大小。
四、使用與維護
1、該系列磨機正式投入運行前先不加物料（但一定要裝填磨破介質），空試運轉半個小時到兩個小時，檢查無誤后重新擰緊所有緊固件。
2、振動電機的性能好壞，是磨機使用性能好壞的關鍵之一，一般情況下，每10~15天給軸承室加注一次高溫潤滑脂（如：營口石油化工廠生產的耐熱潤滑脂，標號為遼營Q327-82；一坪化工廠生產的7016號高低溫潤滑脂和7019號高溫潤滑脂等）。每季度打開電機軸承室，清洗軸承及軸承室，裝配時，軸承室空間的40%-50%用高溫潤滑脂填充。
3、為延長襯套的使用壽命，每?jī)蓚€(gè)月左右請把驅動電機轉向變換一次。(本條用于配普通電機時)
4、每年要對磨機進行一次大修：a.檢查振動電機軸承；b.檢查襯套及各運轉聯接件，需更新時及時更新。
5、不同要求的物料，所使用的襯套材料和磨破介質材料是不一樣的，為保證整機性能及振磨產品質量，振動磨機襯套和磨破介質最好專料專用。
6、筒體的進、出料方式可根據需要靈活改變。
7、振動電機的使用、維護必須嚴格按照振動電機使用說明書操作。
五、注意事項
1、振動電機要定期檢查，以防因長期使用造成損壞，引起事故；
2、彈性支撐要定期檢查，定期更換，決不可用不合格的彈性支撐；
3、未裝足介質材料決不可開機；
4、振動電機未裝防護罩不可投入運轉；
5、進、出料口必須暢通，特別是出料口，不能在外部任意連接對出料有影響的管路及裝置；
6、未有特殊保護，不可振磨易燃易爆物料。
六、售后服務
1、易損件以合理價格配套供應，亦可教會用戶自行制作；
2、免費指導安裝調試和培訓操作維修人員；
3、不斷把最新技術及工藝信息提供給客戶，以使您的設備水平保持先進；
4、客戶因使用我廠機器出現問題，我方獲得信息1小時內給予答復，并協助解決。
