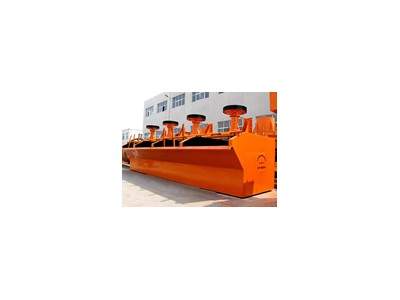

SF型浮選機由電動機三角帶傳動帶動葉輪旋轉，產生離心作用形成負壓，一方面吸入充足的空氣與礦漿混汞筒合，一方面攪拌礦漿與藥物混合，同時細化泡沫，使礦物粘合泡沫之上，浮到礦漿面再形成礦化泡沫。調節閘板高度，控制液面，使有用泡沫被刮板刮出。SF型浮選機適用于有色黑色金屬的選別，還可用于非金屬如：煤瑩石、滑石的選別。
SF型浮選機結構特點
1.吸氣量大、功耗低。
2.每槽兼有吸氣、吸漿和浮選三重功能，自成KYF型浮選機回路，不需任何輔助設備，水平配置， 便于流程的變更。
3.礦漿循環合理，能最大限度地減少粗砂沉淀。
4.設有礦漿面的自控裝置，調節方便。
5.葉輪帶有后傾式的上下葉片。上葉片產生礦漿上循環，下葉片產生礦漿下循環。
SF型浮選機工作原理
煤泥和藥劑充分混合后給入浮選機的第一室的槽底下，葉輪旋轉后，在輪腔中形成負壓，使得槽底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區，也使得空氣沿導氣套筒進入混合區，礦漿、空氣和藥劑在這里混合。在葉輪離心力的作用下，混合后的礦漿進入礦化區，空氣形成氣泡并被粉碎，與煤粒充分接觸，形成礦化氣泡，在定子和紊流板的作用下，均勻地分布于槽體截面，并且向上移動進入分離區，富集形成泡沫層，由刮泡機構排出，形成精煤泡沫。槽底上面未被礦化的煤粒會通過循環孔和上吸口再一次混合、礦化和分離。槽底下未被葉輪吸入的部分礦漿，通過埋沒在礦漿中的中礦箱進入第二室的槽底下，完成第一室的全部過程后，進入第三室，浮選機如此周而復始，礦漿通過最后一室后進入尾礦箱排出最終尾礦回收機。
SF型浮選機技術參數
|
型號規格
|
葉輪直徑mm
|
葉輪轉速(轉/分)
|
生產能力(m3/分)
|
主電機
|
刮板電機
|
槽體尺寸
長寬高mm
|
||
|
型號
|
功率kw
|
型號
|
功率kw
|
|||||
|
SF-0.15
|
200
|
536
|
Y100-6
|
1.5
|
Y80L-4
|
0.55
|
500×500×600
|
|
|
SF-0.37
|
296
|
386
|
Y90L-4
|
1.5
|
Y80L-4
|
0.55
|
700×700×750
|
|
|
SF-2.8
|
550
|
268
|
Y180L-6
|
11
|
Y100L-6
|
1.5
|
1700×1600×1150
|
|
|
SF-4
|
650
|
220
|
2-4
|
Y200L-8
|
15
|
Y100L-6
|
1.5
|
1850×2050×1200
|
|
SF-8
|
760
|
191
|
4-8
|
Y250M-8
|
30
|
Y100L-6
|
1.5
|
2200×2900×1400
|
|
SF-10
|
760
|
191
|
5-10
|
Y250M-8
|
30
|
Y100L-6
|
1.5
|
2200×2900×1700
|
|
JIF-8
|
540
|
233
|
4-10
|
Y200L2-6
|
22
|
Y100L-6
|
1.5
|
2200×2900×1400
|
|
JIF-10
|
540
|
233
|
4-12
|
Y200L2-6
|
22
|
Y100L-6
|
1.5
|
2200×2900×1700
|
