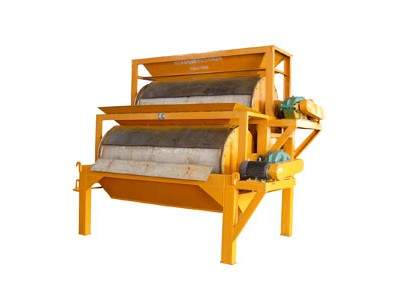

磁選機的簡介 磁選機是在產業界使用最廣泛的、通用性高的機種之一，使用于再利用粉狀粒體中的除去鐵粉等，磁選機廣泛用于資源回收，木材業、礦業、窯業、化學、食品等其他工場。磁選機適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。 磁選機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，以前筒表平均磁感應強度為100-600mT。目前由于技術的發展，磁選機可以做成輥狀，磁場強度也提高到已經是目前實測最高的磁場強度。 磁選機（magnetic separator ）分類介紹 磁選機可以分選的礦物很多比如：磁鐵礦，褐鐵礦，赤鐵礦，錳菱鐵礦，鈦鐵礦，黑鎢礦，錳礦，碳酸錳礦，冶金錳礦，氧化錳礦，鐵砂礦，高嶺土，稀土礦等都可以用磁選機來選別。磁選過程是在磁選機的磁場中，借助磁力與機械力對礦粒的作用而實現分選的。不同的磁性的礦粒沿著不同的軌跡運動，從而分選為兩種或幾種單獨的選礦產品。 按照磁鐵的種類來分可以分為 ：永磁磁選機和電磁除鐵機 　　 按照礦的干濕來分類可以分為：干式除鐵機，濕式除鐵機 按照磁系來分類可以分為：筒式磁選機機，輥式磁選機機和筒輥式磁選機機。 　　 按照磁系數量來分類可以分為：單筒磁選機，雙筒磁選機和組合式多筒磁選機。 按照給礦方式分類可以分為：上部給礦磁選機，下部給礦磁選機。 按照磁場強度分類可以分為：弱磁磁選機，中磁磁選機和強磁磁選機。 　　 按照磁系的分類可以分為：開放式磁路磁選機，閉合時磁路磁選機。 　　濕式永磁筒式磁選機是鐵礦石選廠普通使用的一種磁選機，它適用于選別強磁性礦物。按照槽體的結構型式不同，磁選機分為順流式、逆流式、半逆流式三種。三種不同槽體型式的磁選機入選粒度如下：順流槽體≤6mm，逆流槽體≤1.5mm，半逆流槽體≤0.5mm。 　　順流式磁選機處理能力大，適宜于處理較粗粒度的強磁性物料的粗選和精選，亦可多臺串連工作。順流式磁選機當給礦量大時，磁性礦粒容易損失于尾礦，因此要加強操作管理，控制較低的礦漿水平。 　　逆流式磁選機適宜于細粒強磁性礦物的粗選與掃選作業，回收率較高，但精礦品位較低。因為粗粒物料易沉積堵塞選別空間，所以逆流型磁選機不適于處理粗粒物料。 　　半逆流磁選機可以獲得高質量的鐵精礦，同時也能得到較好的回收率，所以半逆流磁選機在生產實踐中得到廣泛的應用。它適宜于處理0.5mm以下的礦粒的粗選和精選，還可以多臺串聯和并聯，實現多次的掃選和精選。 磁選機的基本結構 濕式永磁筒式磁選機主要由圓筒、輥筒、刷輥、磁系、槽體、傳動部分6部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件或工件，用不銹鋼螺釘和筒相連。電機通過減速機或直接用無極調速電機，帶動圓筒、磁輥和刷輥作回轉運動。磁系為開放式磁系，裝在圓筒內和裸露的全磁。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。 磁選機的工作原理 礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場磁選機的作用，磁性礦粒發生磁聚而形成“磁團”或“磁鏈”，“磁團”或“磁鏈”在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，“磁團”或“磁鏈”在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的“磁團”或“磁蓮”即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。 磁選機的分類和結構特點 磁選機分為干式磁選機和濕式磁選機。 　　該系列磁選機適用于粒度0.1-3mm的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。 　　該機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100～600mT。本磁選機具有結構簡單、處理量大、操作方便、易于維護等優點。磁選機的結構特點：濕式永磁筒式磁選機主要由圓筒、磁系、槽體、傳動部分四部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件，用不銹鋼螺釘和筒相連。電機通過減速機，帶動圓筒作回轉運動。磁系為開放式磁系，裝在圓筒內。磁塊用不銹鋼螺栓裝在磁軛的底板上，磁軛的軸伸出筒外，軸端固定有拐臂。扳動拐臂可以調整磁系偏角，調整合適后可以用拉桿固定。槽體的工作區域用不銹鋼板制造，機架和槽體的其他部分用普通鋼材焊接。 　　目前磁選機的磁場強度最高（實際測量）是16500GS，對褐鐵礦的選別很有效。通常的強磁選機，150的環一般也只能達到13500GS，因此16500GS是革命性的進步。磁選機的種類　　磁選機磁選機的種類繁多:可分為干式強磁場盤式磁選機 、平環式強磁場磁選機、SHP型濕式強磁場磁選機、立環濕式強磁場磁選機。干式強磁場盤式磁選機　　干式磁選機是常用的鐵礦設備和錳礦設備,主流的強磁選機選礦設備。分為：一筒三輥干式強磁選機、兩筒兩輥干式磁選機、一筒一輥干式磁選機；干式強磁場盤式磁選機廣泛用于分選小于2—3毫米的弱磁性礦物和稀有金屬礦石的再精選。它有單盤（直徑φ=900毫米）、雙盤（φ=576毫米）和三盤（φ=600毫米）三種。磁場強度可達880-1440千安/米。其中以φ576毫米的雙盤式應用較多。磁選機的主體部分是一個“山”字形的電磁鐵與可旋轉的懸吊感應圓盤組成。圓盤好象一個翻扣的帶尖齒的碟子，其直徑比給礦皮帶的寬度約大二分之一，圓盤采用蝸桿蝸輪減速傳動，通過手輪可調節圓盤與電磁鐵間的極距（調節范圍0—20）毫米。為了防止堵塞，在給礦圓筒內裝有一個弱磁場磁極，可預先排出給料中的強磁性礦物。平環式強磁場磁選機　　平環式強磁場磁選機的構造特點是采用環式鏈大辯論閉合磁路，銅管繞制線圈，低電壓大電流激磁，水內冷散熱降溫，齒板作分選介質。該機由給礦裝置、精礦和中礦沖洗裝置、分選轉環、磁系、接礦裝置、傳動裝置、直流電源等部分組成。磁系結構新穎。由內外同心環狀磁矩、放射狀鐵芯及線圈構成。主軸位于環狀閉合磁路的中心，無磁力線通過。線圈由22×15×2毫米的方銅管繞制而成，每個外鐵芯線圈33匝，內鐵芯線圈66匝，并且緊靠極頭。線圈的散熱采用水內冷方式，具有冷卻效果好，成本低、無噪音等優點。SHP型濕式強磁場磁選機　　SHP型濕式強磁場磁選機又叫雙盤強磁選機，是仿國外瓊斯（JONES）強磁機的有關資料試制而成的磁選設備。 　　在鋼制框架上裝有兩上U型磁軛，在磁軛的水平部套有勵磁線圈，用軸流風機進行強制冷卻。上、下分選圓盤和安裝在垂直中心軸上，圓盤在兩個相對磁極間轉動，通過U型磁軛磁極與上、下兩個分選圓盤構成一個大的閉合磁路，而上、下分選盤則是磁路中的主回路。圓盤的周邊上布有17個分選室，室內裝有多層聚磁齒板，成為感應磁極。圓盤上裝有攏礦管，下面有接礦槽，在攏礦管的相應部位裝有給礦嘴。 立環濕式強磁場磁選機　　φ800毫米立環濕式強磁選機主要由一個金屬環。圓環垂直旋轉在兩磁極間，下部通過磁場，礦漿由環內下部給礦器通過環內圓篩篦給入環內，弱磁性礦粒粘附在介質環表面，隨圓環轉動提升到磁場強度很弱的頂部，被高壓水沖入精礦槽中。非磁性礦粒由于不受磁力作用通過介質球空隙，流入尾礦槽中。立環濕式強磁場磁選機的主要優點是克服了臥環（平環）磁選機易堵塞的缺點，這是由于介質隨圓環旋轉在圓環內滾動，破壞了介質磁化所形成的定向排列，起到了消磁作用，從而改善了堵塞現象。磁選機試驗表明，對于赤鐵礦、菱鐵礦、鈦鐵礦、鉻鐵礦、黑鎢礦、鉭鈮礦、錳礦、石榴石、鈉輝石、角閃石等比磁化系數大于15×10-6厘米3/克的細粒弱磁性礦物的選別，都可以得到較好的分選指標。 磁選機的常見故障及解決方法 （1）磁選機電機過熱及其聲響不正常。 　　 磁選機電機過熱及其聲響不正常的原因：1）軸承潤滑不良或是磨損嚴重； 2）風扇葉脫落或磨損； 3）開關線路接 　　觸不良，或斷線跑單相；4）電壓過低。 　　 （2）磁選機在運轉中聲間不正常，圓筒被障礙物卡住，甚至使圓筒不能轉動，底箱顫動。 　　其原因往往是被底箱的物體卡住，再就是磁塊脫落，使筒體嘎嘎作響，嚴重時會使筒皮劃破。這時應停車檢修，排除故障。 　　 （3）減速機過熱 　　 其原因： 1）油量不足或油質不良；2）齒輪與蝸桿磨損過甚，或是嚙合不好；3）軸承潤滑不良或磨損嚴重。 　　（4）磁選機磁場強度變弱 　　 其原因：1）溫度過高；2）陽光暴曬；3）酸堿腐蝕?？梢杂酶咚褂嫓y量。
