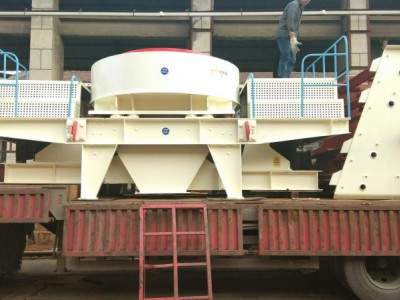

5X型立式?jīng)_擊式破碎機由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。

制砂機又稱沖擊式破碎機，是結合國內制砂生產方面的實際情況，研制開發出具有國內、國際領先水平的高效碎石設備。

本系列制砂機廣泛用于金屬和非金屬礦石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂、河卵石、山石(石灰石、花崗巖、玄武巖、輝綠巖、安山巖等)、礦石尾礦、石屑的人工制砂、建筑骨料、公路路面料、墊層料、瀝青混凝土和水泥混凝土骨料的生產以及各種冶金渣的細碎和粗磨作業，特別對中硬、特硬及磨蝕性物料如碳化硅、金剛砂、燒結鋁釩土、鎂砂等，比其他類型的破碎機更具有優越性。與液壓保護顎破配套使用，可處理各種冶金渣。對建筑用砂、筑路用砂石優為適宜。

沖擊式破碎機的其工作原理方面，簡單一點說是石打石的原理。讓石子在自然下落過程中與經過葉輪加速甩出來的石子相互碰撞，從而達到破碎的目的!而被加速甩出的石子與自然下落的石子沖撞時又形成一個渦流，返回過程中又進行2次破碎，所以在運行過程中對機器反擊板的磨損是很少的!

石料由機器上部直接落入高速旋轉的轉盤，在高速離心力的作用下，與另一部分以傘型方式分流在轉

盤四周的靶石產生高速度的撞擊與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、磨擦、粉碎，從下部直通排出。形成閉路多次特環，由篩分設備控制達到所要求的粒度。

1、本機是九十年代開發的新型中、細碎石設備，也是世界上廣泛用于替代錐碎機、對輥機、球磨機的機型。

2、結構新穎、獨特、運轉平衡。

3、能量消耗小、產量高、破碎比大。

4、設備體積小、操作簡便、安裝和維修方便。

5、具有整形功能、產品呈立方狀、堆積密度大。

6、生產過程中，石料能形成保護底層，機身無磨損，經久耐用。

7、少量易磨損件用特硬耐磨材質成，體積小、重量輕、便于更換配件。

破碎效率高，具有細碎、粗磨功能;

結構簡單、安裝、維修方便、運行成本低;

通過非破碎物料能力強，受物料水份含量影響小，含水份可達8%;

產品粒形優異，呈立方體，針片狀含量極低，適宜骨料整形、人工制砂及高等級公路骨料生產;

產品堆積密度大，鐵污染極小。

沖擊破廣泛應用于各種金屬和非金屬礦、水泥、耐火材料、磨料、玻璃原料、建筑骨料，機制砂、冶金等行業。適用中細碎不同硬度的各種礦石和巖石，如鐵礦石、有色金屬礦石、金剛砂、鋁礬土、石英砂、棕剛玉、珍珠巖、玄武巖等高硬度物料的中細碎作業，是國內外建筑、礦山、冶金行業以及高速公路、鐵路、橋梁、水電、礦物粉磨領域及機制砂行業的核心設備。

沖擊式破碎機進料破碎結構示意圖:

沖擊式破碎機進料破碎結構示意圖

  沖擊式破碎機進料破碎結構示意圖

1 、定期停機打開觀察門觀察沖擊式制砂機內部磨損情況，中心入料管、錐帽、葉輪上、下流道襯板、圓周護板、耐磨塊的磨損程度，磨損后應及時更換或修補，更換耐磨塊時應同時更換，保證耐磨塊重量相同。嚴禁破碎機工作過程中打開觀察門觀察內部工作情況，以免發生危險。發現葉輪體磨損及時更換找制造廠家修補。特別注意，未經制造廠家同意，嚴禁私自自制葉輪。

2、制砂機在工作到400小時的時候應適量的加入潤滑脂，到工作到2000小時的時候就要打開主軸總成對承進行清洗了，如果工作到7200小時的時后就必須更換新的軸承了。

3、傳動三角膠帶拉緊力大小應調整適當，以保證三角膠帶應進行分組選配，便其每組長度盡可能一致。應調整便兩電機電流差值不超過15A。

4、在工作過程中，因制砂機屬于高速運轉的設備，應該特別的注意安全。工作人員應遠離設備，若需上機修理的話，必須斷電后方可進行操作。
