一、產品特點

    高效篩分齒輥破碎機是我公司在吸收國外新產品的先進技術基礎上，結合我國的實際情況，開發生產的新型強力分級破碎機。目前已達到國內先進水平，可作為進口同類產品的替代產品。

二、工作原理

    高效篩分齒輥破碎機由兩臺電動機將動力經減速器減速后分別驅動兩平行安裝的齒輥相向旋轉，當物料落入破碎機雙輥之間時，帶有螺旋齒牙或刀形齒板首先將物料篩分，小于排料粒度的顆粒直接通過而不需要破碎，進入排料溜槽，在垂直應力或剪切力的共同作用下，大塊物料受齒輥齒牙的劈裂、剪切，拉伸被破碎，從排料口排出。

三、產品結構

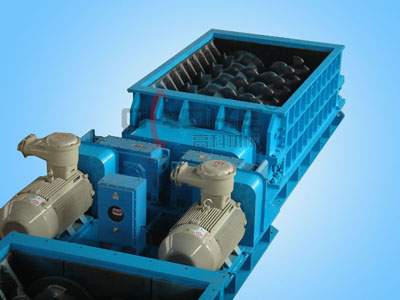

    該破碎機主要由電動機、限矩型液力偶合器、減速器、齒輥、機體等部分組成。

四、技術特點

    1、輥軸與破碎齒均由高性能合金鋼制成，其中截齒的原材料為錳或鉻鎳合金。截齒的獨特設計是高科公司的突出優勢之一。截齒形狀：窄而鋒利，磨損極小；截齒的排列方式及物料咬合方式?jīng)Q定其壽命很長。截齒的固定：采用花鍵固定在輥軸上的燕尾槽內，不容易因振動脫落，更換比較方便。

    2、采用固定的齒輥軸中心距，對物料進行強行破碎，齒輥和截齒的結構尺寸根據產品粒度要求進行設計，嚴格控制通過的產品幾何尺寸，故能保證產品粒度，成為最終的粒度把關設備。

    3、使用限矩液力偶合器，并采用限矩型彈性聯軸器，具有雙層過載保護功能。

    4、具有自清洗能力，不怕濕礦、粘礦，物料含水率在30%以上時仍可正常破碎，不會堵塞排料口。

    5、篩分、破碎雙重功能?？蓡为毻瓿善?、篩作業，這樣既簡化了系統又節省投資。

    6、適合于井下、廠房和露天破碎作業

五、產品優勢——自我保護

    在惡劣的現場條件（如煤中摻雜鐵器、螺栓等雜物）下，破碎機具有良好的自我保護功能：1、轉速低（15-50轉/分）；2、重載型齒輥結構；3、失速傳感器；4、液力偶合器，二級熱敏跳閘開關。

六、技術參數

注：1、適用電源電壓380V、660V、1140V、3300V。

    2、以上所有規格及技術參數，均以安裝圖為準。



規格型號	最大入料粒度	出料粒度	處理量（t/h）	電機功率	適用工藝
2PLF100-200 一型	≤1200	280-400	≥4000	2×315	粗破
2PLF100-200 二型	≤1200	280-400	≥3000	2×200
2PLF100-150 一型	≤1200	280-400	≥2000	2×200
2PLF100-150 二型	≤1200	280-400	≥1500	2×160
2PLF08-25	≤600	50-150	500-1500	2×90-160	中破
2PLF08-20	≤600	50-150	350-1000	2×75-110
2PLF08-16	≤600	50-150	280-850	2×75-90
2PLF05-20	≤300	50-150	300-800	2×75	細破
2PLF05-15	≤300	50-150	250-700	2×45
2PLF05-12	≤300	50-150	200-600	2×37
2PLF05-06	≤300	50-150	80-240	2×18.5
