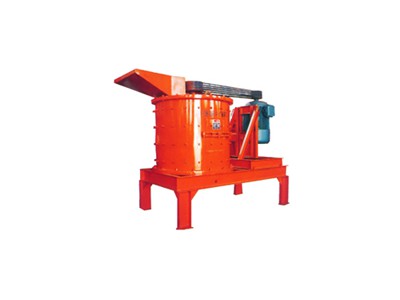

復合式破碎機





復合式破碎機簡介

　　本產品廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。在機制建筑砂、石料以及各種冶金礦渣的破碎中更是得到普遍使用，與其它類型的破碎機相比產量功效高。復合式破碎機(復合破)破碎比度較大，最大破碎比可達到出料粒度可以任意調節，不受板錘、襯板磨損的影響；無篩條設置，破碎水分含量高、含泥量大的物料時不易堵塞；采用彈性調節機構，進入不可破碎物可自動排出，不會造成設備損壞；軸承水平布置，壽命長，可以破碎溫度高的物料（如水泥熟料）；本機轉子體結構獨特，破碎物料時，轉子體幾乎不磨損；后腔體設置有絲桿或液壓開啟機構，不用起主設備，即可輕松更換易損件.

復合式破碎機工作原理

　　物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。

復合式破碎機工作特點

　?。?） 結構簡單合理、運行成本低。利用石打石原理，磨損小。

　　（2） 破碎率高、節能。

　?。?） 具有細碎、粗磨功能。

　　（4） 受物料水分含量影響小、含水份可達8%左右。

　?。?） 更工作噪聲低于75分貝（db級），粉塵污染少。

　　（6） 適合破碎中硬、特硬物料。

　?。?） 產品成立方體，堆積密度大，鐵污染極小。

　　（8） 葉輪自襯磨損小、維修方便。

復合式破碎機主要技術參數



序號	規格型號	簡體直徑	生產率(t/h)	給料  粒度  (mm)	出料  粒度  (mm)	主軸  轉速(r/min)	電機功率	外形尺寸 長×寬×高	重量(Kg)
1	PFL-750	750	10-20	＜100	＜1-5  60-90%	934	22-30	2500×1100×1400	3500
2	PFL-1000	1000	20-40	＜120	＜1-5  60-90%	769	37-45	3100×1750×1640	4500
3	PFL-1250	1250	40-70	＜150	＜1-5  60-90%	530	55-75	3600×1700×1600	8500
4	PFL-1500	1500	70-100	＜180	＜1-5  60-90%	495	75-90	3880×2150×2115	17000
5	PFL-1750	1750	90-130	＜200	＜1-5  60-90%	424	100-160	4310×2157×2150	20200
6	PFL-2000	2000	100-160	＜220	＜1-5  60-90%	370	130-185	4593×2157×2200	33000





　   復合式破碎機(復合破)破碎比度較大，最大破碎比可達到出料粒度可以任意調節，不受板錘、襯板磨損的影響；無篩條設置，破碎水分含量高、含泥量大的物料時不易堵塞；采用彈性調節機構，進入不可破碎物可自動排出，不會造成設備損壞；軸承水平布置，壽命長，可以破碎溫度高的物料（如水泥熟料）；本機轉子體結構獨特，破碎物料時，轉子體幾乎不磨損；后腔體設置有絲桿或液壓開啟機構，不用起主設備，即可輕松更換易損件?！　?/p>

復合式破碎機使用說明書



　PFL系列立式復合式破碎機，是根據市場需要，在吸取國內外先進西碎設備的基礎上，研制成功的一種直通式可調西碎設備。該設備可廣泛用于：水泥、耐火材料、建材及人工制砂行業，對石灰石、河卵石、白云石、高爐渣、煤礦石、耐火材料等中硬度石料的西碎作業。特別適用于人工造砂和公路路面用石料的加工破碎。

二、復合式破碎機特點

　該設備破碎比大，破碎水分含量高，對水分含量高的物料加工最為理想，出料粒度可任意調節，無篩條設備，含泥量大的物料不會堵塞，不可破碎物進入機體可自動排出，不會造成設備的損失。該設備粉碎物料直流，生產效率高，結構獨特，運轉平穩，噪音低，維修方便，開啟工作倉門即可輕松更換易損件。

三、復合式破碎機安裝試車

1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。

2、安裝時應注意主機體與水平的垂直。

3、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

4、按設備的動力配置電源線和控制開關。

5、檢查完畢，進行空負荷試車，試車正常即可進行生產。

四、復合式破碎機操作規程

1、開機前應檢查機體倉門是否閉緊，機器運轉期間嚴禁開門，以防發生危險。

2、復合式破碎機必須空載啟動，待運轉正常后方可下料生產。

3、入料粒度要按規定要求，過大會造成設備損壞和產量低。

4、破碎過程中如發現異?，F(xiàn)象，即停車檢查，排除故障后再進行生產。

5、定期向轉動軸承部位加入潤滑油。
