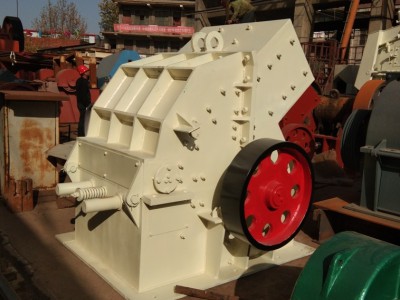

重型錘式破碎機具有運行成本低，配套功率小，生產成本低，喂料粒度大，破碎比大，產品粒度小等優點，是礦山界廣泛使用的破碎設備。
本產品經高速運轉的錘體與物料碰撞而破碎物料，它具有結構簡單，破碎比大，生產效率高不需要一級破碎等特點，可作干、濕兩種形式破碎，適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等中等硬度及脆性物料進行細碎。該設備可根據用戶要求調整錘頭和襯楹間隙，改變出料粒度，以滿足不同用戶的不同需求。該設備主要部件錘頭由火車輪轂鋼鍛打制造、襯板形狀類似于鄂板為13錳鋼，投資小見效快。
重型錘式破碎機具有運行成本低，配套功率小，生產成本低，喂料粒度大，破碎比大，產品粒度小等優點，是礦山界廣泛使用的破碎設備。
本產品經高速運轉的錘體與物料碰撞而破碎物料，它具有結構簡單，破碎比大，生產效率高不需要一級破碎等特點，可作干、濕兩種形式破碎，適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等中等硬度及脆性物料進行細碎。該設備可根據用戶要求調整錘頭和襯楹間隙，改變出料粒度，以滿足不同用戶的不同需求。該設備主要部件錘頭由火車輪轂鋼鍛打制造、襯板形狀類似于鄂板為13錳鋼，投資小見效快。
技術參數
|
規格型號 |
主軸轉速 |
進料尺寸 |
出料尺寸 |
臺時產量 |
設備重量 |
錘頭重量 |
電機功率 |
外形尺寸 |
|
PC-800×600 |
980 |
≤550 |
0-50 |
60T |
3.8T |
8kg |
55 |
1400×1300×1500 |
|
PC-800×800 |
930 |
≤600 |
0-60 |
120T |
6.5T |
16kg |
75 |
1820×1660×1770 |
|
PC-800×1000 |
920 |
≤800 |
0-80 |
150T |
8T |
18kg |
90 |
2265×1720×2035 |
工作原理
轉子盤在電機的驅動下，帶動錘頭做高速圓周運動，當物料進入破碎腔后，大塊物料堆放在機內特設的中部擔條上，經破碎后粒度大于要求的物料隨新物料沿錘頭切線方向打向反擊板再次破碎，從而使粗，中碎一步到位，最后符合要求的物料經篦板均整合格后卸出。
性能特點
1、允許喂料粒度大(>800mm)破碎比大，產品粒度小(<3-8mm)。
2、運行成本低，系統配套功率小，生產成本大大降低，比常規三級破碎節電40%以上。
3、重型錘式破碎機適用于中等硬度脆性物料的單段細碎，可取代傳統的三級破碎作業系統。
4、重型錘式破碎機廣泛應用于水泥、陶瓷、玻璃、人工砂石、煤炭、非金屬礦山和新型綠色建材等行業。大塊物料進入破碎腔內，堆放在機內特設的中間托架上，錘頭在中間托架的間隙中運行，將大塊物料連續擊碎而墜落，墜落的小塊經高速運轉的錘頭進一步打擊而細碎，最后經弧形篦板均整合 格后卸出。
區別
重型錘式破碎機命名為PCZ(Z-重型;PC-錘破)，標準型錘式破碎機命名為PC(PC-錘破)。重型錘式破碎機的錘頭可以360°旋轉，標準型錘式破碎機的錘頭不可360°旋轉。中型錘式破碎機的錘頭進行360°旋轉，這增加了錘頭的彈性，錘頭的彈性使得錘頭的錘柄在遇到遇到大塊物料或硬度稍高的物料沖擊時不宜斷裂，大大增加了錘頭的使用壽命。以下是重型錘式破碎機的一些參數。
|
型號 |
轉子直徑 長度 |
進料口尺寸 寬*長 |
進料粒度 |
生產能力 |
電機功率 |
外型尺寸 長寬高 |
|---|---|---|---|---|---|---|
|
PCZ1308 |
1310×790 |
850×800 |
≤600 |
100-160 |
132 |
2818×2100×2390 |
|
PCZ1510 |
1500×900 |
1000×90 |
≤700 |
160-210 |
132×2 |
3260×2414×2750 |
|
PCZ1512 |
1500×1160 |
1200×900 |
≤750 |
250-320 |
160×2 |
3260×2624×2750 |
|
PCZ1615 |
1650×1452 |
1500×1200 |
≤1000 |
360-420 |
200×2 |
3456×2915×3185 |
|
PCZ1620 |
1660×1900 |
2000×1200 |
≤1200 |
500-800 |
315×2 |
3500×3100×3200 |
