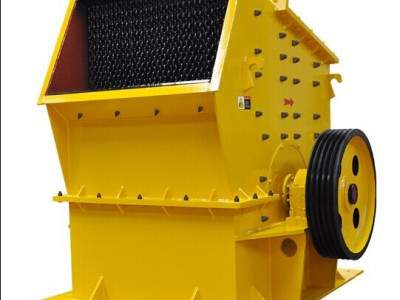

一．反擊式破碎機簡介

反擊式破碎機是一種新型高效率的碎礦設備，特點是體積小，構造簡單，破碎比大，能耗少，生產能力大，產品粒度均勻，并有選擇性的碎礦作用，缺點就是錘和反擊板特別易尤其是磨損堅硬的礦石，磨損則更嚴重，需要經常更換。

二.反擊式破碎機性能特點：

1.硬巖破碎、高效節能；

2.多腔均勻破碎，適宜破碎硬巖；

3.新型耐磨材料使板錘、反擊板和襯板使用壽命更長；

4.高鉻板錘、獨特的反擊襯板,尤其適用于硬巖破碎、高效節能；

5.硬巖破碎、高效節能；

6.均整板結構使排料更呈小粒徑和立方體形，無內紋；

7.產品形狀呈立方體，排料粒度大小可調；

8.簡化破碎流程；

9.全液壓開啟，便于維修及更換易損件；

10.進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少。

三.反擊式破碎機的類型：

1.PF-I型系列反擊式破碎機系列適應于硬巖破碎，其典型花崗巖出料粒度≤40mm占90%。該機能處理邊長100～500毫米以下物料，其抗壓強度最高可達350兆帕，具有破碎比大，破碎后物料呈立方體顆粒等優點。

2.PF-II型系列反擊式破碎機系列適應于中硬物料破碎，其典型花崗巖出料粒度≤25mm占85%。如水泥廠的石灰石破碎。具有生產能力大，出料粒度小的優點。

3.PF-III型系列反擊式破碎機系列適應于混凝土破碎，其典型花崗巖出料粒度≤30mm占85%。具有進料規格大，處理能力高等優點。

四.反擊式破碎機工原理：

反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。本機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的?！∈嫌蓹C器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備反擊式控制達到所要求的粒度。

五.反擊式破碎機結構概況及主要部件

1.反擊板

反擊板的作用是承受被板錘擊出的物料的沖擊，使物料受沖擊 反擊式破碎機而破碎，并將沖擊破碎后的物料重新彈回沖擊區，再次進行沖擊破碎獲得所需的產品粒度。

反擊板的形式很多，主要有折線形和弧線形兩類。折線形反擊面能使在反擊板各點上的物料都是以近似垂直方向進行沖擊，因此可獲得最佳的破碎效果。圓弧形反擊面能使料塊由反擊板反彈出來之后，在圓心區形成激烈的沖擊粉碎區，以增加物料的自由沖擊破碎效果。

反擊板一般采用鋼板焊成。其反擊面上裝有耐磨的襯板、但也可用反擊輥或篦條板組成。帶有篦縫的反擊面，其產品細粒級含量較少，設備生產能力可提高，電耗省。但存在結構復雜、反擊面磨損后難于更換、磨損快等缺陷。

　　 反擊式破碎機的轉子大都采用整體鑄鋼制成，結構堅固耐用，易于安裝板錘，它的質量大，能滿足破碎要求。小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。

2.板錘

　　板錘的形狀與緊固方式及工作載荷密切相關。板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求。板錘一般采用高鉻鑄鐵、高錳鋼和其它耐磨合金鋼制成。板錘的形狀很多，有長條形、T形、S形、工形、斧形和帶槽式等形狀，現在一般為長條形。

六.反擊式破碎機主要技術參數

型號	規格	進料口尺寸	最大進料粒度	生產能力(t/h)	電動機型號	電機功率	重量	外型尺寸長×寬×高 (mm)
PFV-1007	Φ1000×700	400×730	300	25-45	Y250M-6	55	10.5	1800×1600×1800
PFV-1010	Φ1000×1050	400×1080	350	35-60	Y315S-6	75	14.8	2340×2007×2500
PFV-1210	Φ1250×1050	400×1080	350	45-100	Y315L1-6	110	18	2582×2053×2809
PFV-1214	Φ1250×1400	400×1430	350	60-140	Y315L2-6	132	23.5	2582×2403×2809
PFV-1315	Φ1300×1500	860×1520	500	70-180	Y2-355M2-6	200	28	2930×2761×3053

型號	規格	進料口尺寸	最大進料粒度	生產能力(t/h)	電動機型號	電機功率	重量	外型尺寸長×寬×高 (mm)
PF-1007	Φ1000×700	400×730	300	35-50	Y250M-6	37	9.5	1800×1600×1800
PF-1010	Φ1000×1050	400×1080	350	50-80	Y315S-6	75	14	2340×2007×2500
PF-1210	Φ1250×1050	400×1080	350	70-120	Y315L1-6	110	17	2582×2053×2809
PF-1212	Φ1250×1200	400×1250	350	70-140	Y315L2-6	132	17.5	2582×2203×2809
PF-1214	Φ1250×1400	400×1430	350	80-160	Y315L2-6	132	22	2582×2403×2809
PF-1315	Φ1300×1500	860×1520	500	90-220	Y2-355M2-6	200	26	2930×2761×3053

七.反擊式破碎的安裝和測試

(一)安裝：

　　1.反擊式破碎機（反擊破）泵帶有振動性工作的機組，在安裝時和試車前均應緊固好所有的緊固件，在生產運轉中也應定期檢

查，隨時緊固。

　　2.安裝中應注意反擊破旋向(在帶輪上標有旋向箭頭)不可逆轉。

　　3.把放擊破電動機安裝好后，應根據安裝情況，配備傳動帶防護罩。

　　4.反擊板與板錘的間隙應按工作需要逐漸調小，調整后應用手轉動轉子數轉，檢查有無撞擊。調整完畢后，應鎖緊套筒螺母，

防止反擊板受振動后螺母松動而逐漸下降與板錘相碰撞，造成事故。

　　5.由于反擊式破碎機（反擊破）的出料口在下部，安裝高度以及如何與進料、出料裝置配合，均應在系統設計中考慮好。

（二）調試：

　　1.轉子在出廠前已經通過平衡處理，用戶一般不需要再作平衡試驗，在更換錘頭及轉子部件時，應作平衡配置。

　　2.主機安裝應調平衡，主軸水平度誤差小于1mm/m，主從動輪在同一平面內，調整皮帶松緊適度，固定電動機。

　　3.檢查各部件安裝位置是否移動、變形、鎖緊所有螺栓,檢查密封是否良好。

　　4.檢查電器箱接線及緊固情況，調整延時繼電器及過載保護器，接通電路，試驗電機轉向,選擇合適規格的保險絲。

　　5.檢查液壓系統動作是否可靠，有無滲漏現象。

　　6.清除反擊式破碎機內異物，用手搬動轉子，檢查有無磨擦、碰撞。
