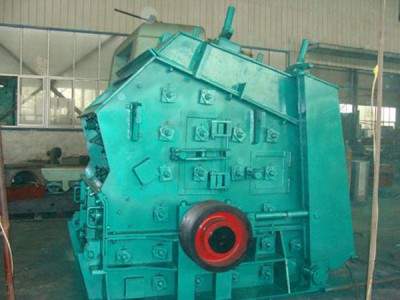

反擊式破碎機特點：
該機結構簡單具有破碎比大、重量輕、能耗少、產量高，破碎產品呈立方形體等特點
反擊式破碎機工作原理：
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。本機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三、反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
反擊式破碎機技術參數:
| 型號/項目 | 轉子 直徑 (mm) |
轉子 寬度 (mm) |
轉子 速度 (r/min) |
最大進 料粒度 (mm) |
出料 粒度 (mm) |
生產 能力 (t/h) |
電機型號 | 電機 功率 (kw) |
電機 轉速 (r/min) |
重量 （不含電機） |
外形尺寸 （L×W×H）mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PF-0504 | 500 | 400 | 970 | 100 | ≤20 | 4-8 | Y160M-6 | 7.5 | 970 | 1500 | 1425×1570×1011 |
| PF-0506 | 590 | 600 | 970 | 150 | ≤20 | 10-20 | Y200L2-6 | 22 | 970 | 1870 | 1460×1590×1380 |
| PF-0607 | 640 | 740 | 980 | 150 | ≤25 | 15-25 | Y225M-6 | 30 | 980 | 4000 | 1480×1620×1570 |
| PF-0705 | 750 | 500 | 920 | 200 | ≤20 | 20-30 | Y225M-6 | 30 | 980 | 4635 | 1560×1440×1590 |
| PF-0807 | 850 | 700 | 980 | 300 | ≤25 | 20-35 | Y250M-6 | 37 | 980 | 5400 | 1980×1560×1670 |
| PF-1007 | 1000 | 700 | 680 | 250 | ≤20 | 30-50 | Y250M-6 | 37 | 980 | 6500 | 2235×1776×1860 |
| PF-1010 | 1000 | 1000 | 680 | 300 | ≤25 | 50-70 | Y280M-6 | 55 | 980 | 11000 | 2320×2255×1624 |
| PF-1013 | 1000 | 1300 | 550 | 300 | ≤40 | 80-120 | Y315L1-8 | 90 | 740 | 12000 | 2830×2500×1840 |
| PF-1210 | 1250 | 1000 | 478 | 350 | ≤30 | 10-120 | Y315L2-8 | 110 | 740 | 16200 | 3357×2255×2466 |
| PF-1214 | 1250 | 1400 | 478 | 350 | ≤40 | 130-180 | Y355M1-8 | 132 | 740 | 18579 | 2700×2700×2900 |
| PF-1315 | 1320 | 1500 | 450 | 500 | ≤50 | 160-250 | Y355L2-8 | 200 | 740 | 19000 | 2750×2720×2930 |
| PF-1320 | 1320 | 2000 | 450 | 500 | ≤50 | 300-375 | Y450-8 | 315 | 750 | 24000 | 2780×2760×2960 |
| PF-1416 | 1400 | 1600 | 440 | 600 | ≤80 | 280-320 | Y400-8 | 280 | 750 | 28500 | 2800×2650×2690 |
| PF-1622 | 1600 | 2250 | 430 | 800 | ≤80 | 500-600 | Y450-8 | 450 | 750 | 92000 | 2900×2950×2760 |
| PF-1822 | 1800 | 2250 | 380 | 1000 | ≤90 | 650-800 | Y500-8 | 560 | 750 | 106500 | 3400×3160×2980 |
| 2PF-1010 | 1000 | 1000 | 574 | 450 | ≤25 | 50-70 | Y315S-8 | 55 | 740 | 23000 | 4800×3375×3180 |
| 1000 | 1000 | 880 | Y315S-6 | 75 | 990 | ||||||
| 2PF-1212 | 1250 | 1250 | 612 | 700 | ≤25 | 80-150 | Y315M-8 | 75 | 740 | 64000 | 5200×3900×4065 |
| 1250 | 1250 | 795 | Y315M-6 | 90 | 990 | ||||||
| 2PF-1416 | 1400 | 1600 | 635 | 800 | ≤30 | 100-200 | Y355M1-8 | 132 | 740 | 110000 | 5580×4430×4950 |
| 1400 | 1600 | 795 | Y355M1-6 | 160 | 990 |
