PE.PEX系列顎式破碎機
產品簡介：
PF系列反擊式破碎機主要用于中碎、可破碎抗壓強度不超過320Mpa的物料，適宜生產高等公路、水電、建筑等行業用石料。
特點及優勢：
★ 反擊式破碎機多腔均勻破碎，適宜破碎硬巖；
★ 均整板結構使排料更呈小粒徑和立方體形，無內裂紋；
★ 低矮的大進料口，便于生產線布置和增大進料尺寸；
★ 全液壓開啟，便于維修及更換易損件；
★ 反擊式破碎機新型耐磨材料使板錘、反擊板和襯板使用壽命更長。
|
型號
|
規格
|
進料口尺寸
|
最大進料邊長（mm）
|
生產能力（t/h）
|
電機功率
|
外形尺寸（長×寬×高）（mm）
|
|
PF-0807
|
φ850×700
|
400×730
|
300
|
15-30
|
30-45
|
2210×1490×2670
|
|
PF-1007
|
φ1000×700
|
400×730
|
300
|
30-50
|
37-55
|
2400×1558×2660
|
|
PF-1010
|
φ1000×1050
|
400×1080
|
350
|
50-80
|
55-75
|
2400×2250×2620
|
|
PF-1210
|
φ1250×1050
|
400×1080
|
350
|
70-120
|
110-132
|
2690×2338×2890
|
|
PF-1214
|
φ1250×1400
|
400×1430
|
350
|
100-180
|
132-160
|
2690×2688×2890
|
|
PF-1315
|
φ1320×1500
|
860×1520
|
500
|
120-250
|
180-260
|
3096×3273×2667
|
|
PF-1520
|
φ1500×2000
|
860×2000
|
600
|
310-580
|
315-400
|
3580×3788×3087
|

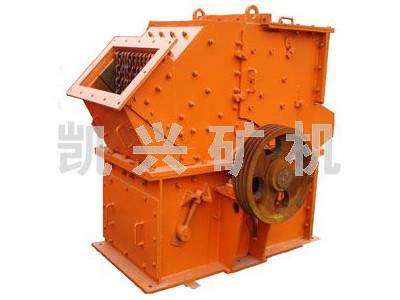

本機主要有底座、中箱體、后上架、轉子、棘輪翻蓋開啟裝置等零部件組成。如圖所示。
反擊式破碎機工作時，電動機通過三角皮帶帶動轉子，物料被轉子上的板錘高速?zèng)_擊而破碎，并被拋向反擊肘板再次破碎，然后又從反擊面上彈回到板錘作用區重新破碎，這個過程反復進行，直到物料被破碎至所需粒度。物料從第一進料口到第一破碎腔，再進入第二破碎腔，當破碎后的礦石粒度小于錘頭與反擊板之間的間隙時，就從機內下部排出，即為破碎后的產品。
本機在后上架上采用自重式保險裝置，當非破碎物進入破碎腔后，前后反擊架將退后，非破碎物從機體排出。
