2噸每小時一體化地埋式污水處理設備方案

一、工程概況

    本技術方案按1套2噸/小時設計所作。本污水處理系統污水來源為生活污水，生活污水如果直接排放會污染周邊環境，因此必須對排放的污水進行處理，使處理后的排放水達標排放。

根據實際情況，針對本處理工程，在處理工藝上采用曝氣生物流化床處理技術，工藝先進，處理效果好，處理后的排放水可達到**《污水綜合排放標準》（GB8978-1996）一級排放標準。

二、設計依據

1、《城市區域環境噪聲標準》（GB3096-93）； 2、《室外排水設計規范》（GBJ14-87）；

3、《給水排水工程結構設計規范》（GBJ69-84）； 4、《污水綜合排放標準》（GB8978-1996）。

三、設計原則

1、充分考慮二次污染的防治，設備要求噪聲低，處理站附近區域無明顯異味，處理設施要有密封措施，盡量減少對周圍環境的影響； 2、系統操作簡單，維護管理方便；

3、處理系統能自動運行，經常性運行費用低，投資??； 4、污泥產生量少，并能保證污泥有可靠的出路；

5、處理設施應具有較大的適應性、應急性、可滿足水質、水量的變化，并考慮突發事故狀態的各種應急措施。

四、設計參數

1、污水性質：生活污水

2、污水水量：48m3/d(根據實際要求選處理量為2m3/h的設備) 3、進出水水質：

進水為一般生活污水；處理設備的出水水質達到**《污水綜合排放標準》（GB8978-1996）一級排放標準。

五、設計范圍

污水處理站范圍內的污水處理建（構）筑物及配套建（構）筑物的工藝、土建、電氣、儀表及供電線路及進出水管線的設計。 六、工藝選擇 1、污水特點

水質濃度不高且穩定，可生化性較好，屬低濃度有機污水

 2、工藝確定常規水處理工藝可分為生物膜法和活性污泥法。生物膜法一般適用于水量較?。ㄒ话阍?000T/D以下）、水質較為穩定、濃度不是很高的低濃度污水水質，同時由于生物膜培養較快（一般夏天為7-10天，冬天為15-20天），系統調試好 后運行穩定，可操作性較強?；钚晕勰喾ㄒ话阌糜谒枯^大，水質有一定的波動，中等濃度或高濃度水質，同時由于活性污泥培養時間較長（一般需要30天左右），系統運行中操作管理較繁，對操作人員有一定的要求。

污水水質按常規設定：CODCr≤300mg/l，BOD5 ≤200mg/l，及結合我廠以往工程實例，推薦使用生物膜法處理工藝，擬用 A/O生物接觸氧化工藝為主體的生化處理方法。

本工程污水中有機成份較高，BOD5/CODcr=0.6，可生化性較好，因此采用生物處理方法比較經濟。由于污水中氨氮及有機物含量較高，特別是有機氮，在生物降解有機物時，有機氮會以氨氮形式表現出來，氨氮也是一個重要的污染控制指標，因此污水處理采用缺氧好氧A/O生物接觸氧化工藝，即生化池需分為A級池和O級池兩部分。生活污水通過格柵攔污進入調節池，設置調節池的目的主要是調節污水的水量和水質。調節池內污水采用污水提升泵提升至A級生化池，進行生化處理。在A級池內，由于污水中有機物濃度較高，微生物處于缺氧狀態，此時微生物為兼性微生物，它們將污水中有機氮轉化為氨氮，同時利用有機碳源作為電子供體，將NO2-N、NO3-N轉化為N2，而且還利用部分有機碳源和氨氮合成新的細胞物質。所以A級池不僅具有一定的有機物去除功能，減輕后續O級生化池的有機負荷，以利于硝化作用進行，而且依靠污水中的高濃度有機物，完成反硝化作用，最終消除氮的富營養化污染。經過A級池的生化作用，污水中仍有一定量的有機物和較高的氮氨存在，為使有機物進一步氧化分解，同時在碳化作用趨于完全的情況下，硝化作用能順利進行，特設置O級生化池。

A級池出水自流進入O級池，O級生化池的處理依靠自養型細菌（硝化菌）完成，它們利用有機物分解產生的無機碳源或空氣中的二氧化碳作為營養源，將污水中的氨氮轉化為NO2-N、NO3-N。O級池出水一部分進入沉淀池進行沉淀，另一部分回流至A級池進行內循環，以達到反硝化的目的。在A級和O級生化池中均安裝有填料，整個生化處理過程依賴于附著在填料上的多種微生物來完成的。在A級池內溶解氧控制在0.5mg/l左右；在O級生化池內溶解氧控制在2.0mg/l以上，氣水比12:1； O級生化池一部分出水回流進入A級池，回流比為**-200%；一部分流入豎流式沉淀池，進行固液分離；沉淀池固液分離后的出水進入消毒出水池，經消毒后即可直接排放。沉淀池沉淀下來的污泥由氣提裝置提升至污泥濃縮池；污泥濃縮池內濃縮后的污泥采用糞車外運作農肥處理。 污水處理工藝流程如下：污水—格柵—調節池—A級生化池—O級生化池---沉淀池-清水池-排放

七、工藝說明

1、格柵

格柵主要用來攔截污水中的大塊漂浮物，以保證后續處理構筑物的正常運行及有效減輕處理負荷，為系統的長期正常運行提供保證。格柵采用人工格柵一臺。人工格柵由不銹鋼制成網形，柵條間隙為5mm。格柵采用1只，規格為:500′500′500mm。

2、調節池

由于來自各時的水質、水量均不一樣，一般高峰流量為平均處理量的2～8倍，因此為使污水處理系統連續穩定地運行，同時調節水量和均化水質，所以設計一調節池。該調節池的設計有效容積一般為平均處理量的6～10倍。調節池內置潛污泵及回流措施并同時設置曝氣系統進行預曝氣，以保證一定的額定流量提升至生活污水處理設備及后續處理的穩定。提升泵選用QW型潛污泵2臺。 調節池16 m33，設計水力停留時間為8小時。

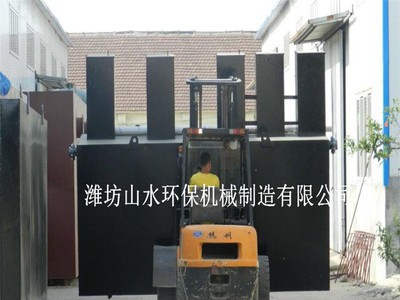

3.一體化地埋式生活污水處理設備

本工藝采用WSZ地埋式一體化污水處理設備，該設備主要是對生活污水和與之類似的工業有機污水的處理，主要處理手段采用目前較為成熟的生化處理技術接觸氧化法，總共由六部分組成： （1）A級生化池

 為使A級生化池內溶解氧控制在0.5mg/l左右，池內采用間隙曝氣。A級生化池的填料采用新型彈性立體填料，高度為2.0米。這種填料具有不易堵塞、重量輕、比表面積大，處理效果穩定等優點，并且易于檢修和更換，停留時間為≥3.5小時。

（2）O級生化池

A/O生化池的填料采用池內設置柱狀生物載體填料，該填料比表面積大，為一般生物填料的16～20倍(同單位體積)，因此池內保持較高的生物量，達到高速去除有機污染物的目的。曝氣設備采用鼓風機及微孔曝氣器，氧的利用率為30以上，有效地節約了運行費用。停留時間≥7小時，氣水比在12：1左右。  （3）沉淀池 污水經O級生化池處理后，水中含有大量懸浮固體物（生物膜脫落），為了使出水SS達到排放標準，采用豎流式沉淀池來進行固液分離。沉淀池設置1座，表面負荷為1.0m3/m2·hr。沉淀池污泥采采用氣提設備提至污泥池，同時可根據實際水質情況將污泥部分提至A級生化池進行污泥回流，增加O級生化池中的污泥濃度，提高去除效率。 （4）消毒池

消毒池接觸時間為30分鐘。消毒采用二氧化氯消毒。投加量為4－6mg/L。經過生化、沉淀后的處理水再進行消毒處理。 （5）污泥池污泥池有效容積8m3,沉淀池污泥用空氣提升至污泥池進行常溫消化，污泥池的上清液回流至接觸氧化池內進行再處理，消化后剩余污泥很少。清理方法可用吸糞車從污泥池的檢查孔伸入污泥底部進行抽吸外運即可。 （6）風機房、風機

風機設在風機房內，設有消聲器，因此運行時噪聲符合環保要求。生物載體填料     主要特點如下：

(1)、用優質的聚烯類各聚酰胺中的幾種耐腐、耐溫、耐老化的優質品種為材料，混合以親水、吸附、抗熱氧等助劑，長時間浸泡在廢水中不會降解，也不會有對微生物有毒害作用的物質溶出，優于采用其它諸如聚氯乙烯等材質。

(2)、采用特殊的拉絲，絲條制毛工藝，將絲條插固于耐腐的中心繩上，制成了懸掛式立體彈性填料單體，填料在有效區域內能立體全方位均勻舒展?jié)M布，使水、氣、生物膜得到充分接觸交換，生物膜不僅能均勻地著床于每一絲條上，保持良好的生物活性和空隙可變性，而且能在運行過程中獲得越來越大的比表面積，又能進行良好的新陳代謝。 3)、高的比表面積，普通微生物填料比表面積為90-180 m2/m3，生物載體填料單面的比表面積可達320 m2/m3，雙面比表面積高達640m2/m3，由于具有高的比表面積，則單位容積內生物量就高，可以達到水力停留時間短的目的。4)、微生物的高活性。在填料的表面生長的微生物膜由于填料流化碰撞、曝氣沖刷使微生物處于高活性的對數增長期，處理效率高。 (5)、填料為懸掛型，更換方便，使用壽命長達10年以上。

(6)、填料內部生長厭氧菌，產生反硝化作用，可以脫氮；外部生長好氧菌，進行好氧分解有機物。所以同步存在著硝化與反硝化作用。 ★、微孔曝氣器

(1)、使用壽命長，維護方便，由于采用優質的ABS塑料及鋼玉為制作材料，具有使用壽命長的優點，而且結構為半圓形式結構，曝氣均勻。

(2)、曝氣器為骨架為空結構，在使用過程中浮力小，振動小，無需特殊固定，安裝方便。

(3)、氧轉移效率高
