一、概述

     ZY-SF300-2自激噴淋濕式除塵器，是本公司自主研發的一種適用于如鋁、鋅、鎂合金在打磨、拋光過程中產生的危險性粉塵場合下的濕式除塵器。

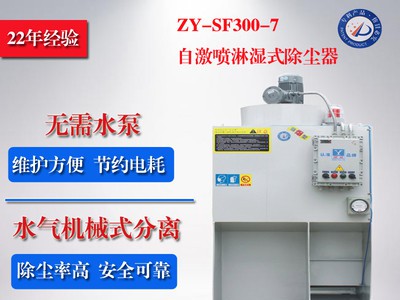

此產品是一種無泵自激噴淋式除塵器，在整個水循環過程中，無須利用任何過濾材料。除塵倉、水氣分離倉整體結構無積灰死角，隨時可清洗，可觀察。空氣流通安全性能好。

二、主要結構及工作原理

1、主要結構：

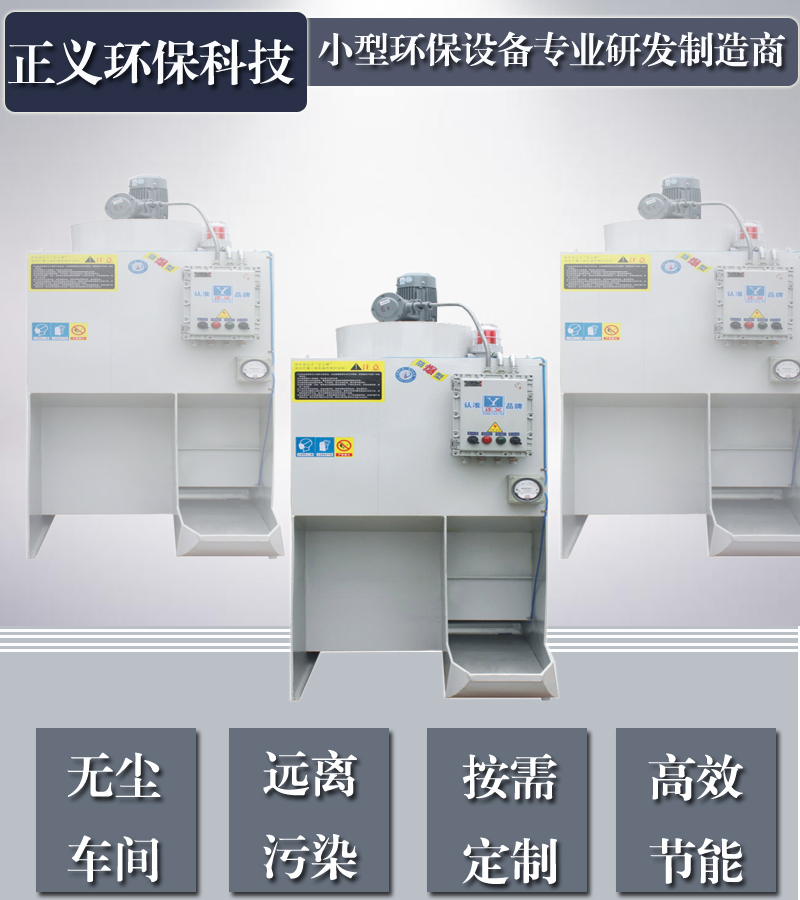

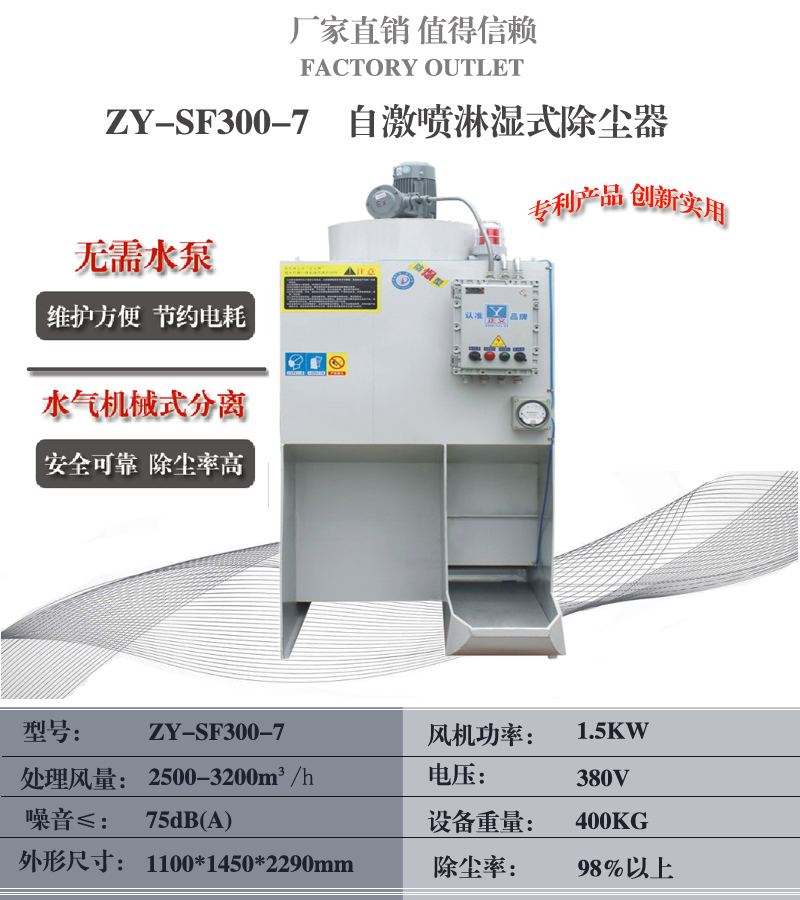

本機組主要結構：由箱體、防爆電機、離心風機、消音器、電控箱、照明燈、水位聲光報警器、壓差表等組成。

2、工作原理：

自激噴淋濕式除塵器，是通過電機帶動離心風機的運轉，在密封的除塵箱體內產生負壓。底部存水倉所儲存的水與設在外進風口處的拋光機工作時所產生的粉塵，在箱體內部負壓及進風口外側大氣壓力的作用下大部分粉塵與水氣充分混合，沉降存水倉底部。余留小部分粉塵隨氣流經過內進風口，在此過程中內進風口因?yàn)轱L(fēng)機負壓的作用下，流速突然加快同水面沖擊所成的水浪和粉塵完全混合，既達到了除塵的目的又避免了鋁、鎂等易燃易爆粉塵燃燒的可能性，在風機負壓的作用下，除塵以后的水氣進入設有多道隔板的水氣分離腔中，在水氣分離腔隔板的作用下，使水氣重新凝結流回回水倉，通過回水倉對應部位的水簾噴口往復循環的噴淋，達到無泵供水噴淋的目的，水返回儲水倉中。

與水分離的氣體，經過消音器，從出風口排出箱體，與水充分混合的粉塵，則通過水氣分離器，隨著水流流至存水倉。拋光時所產生的粉塵，則在存水倉經過沉降后，沉積在存水倉中定期清理。實現對拋光過程中粉塵及有害氣體的收集及統一無害化處理。
