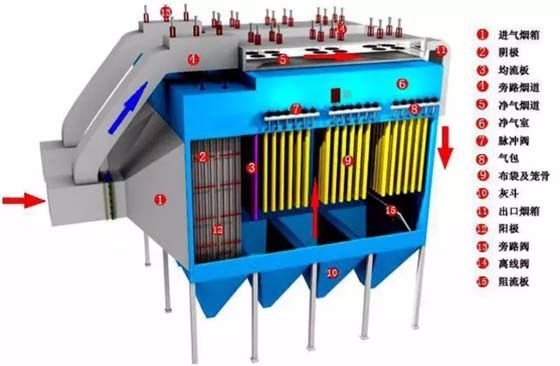

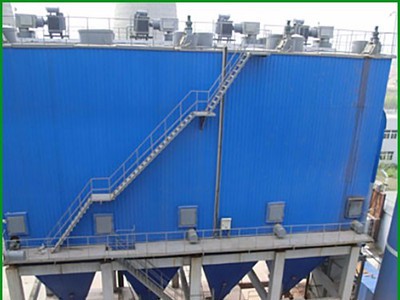

靜電電除塵器由兩大部分組成：一部分是電除塵器本體系統；另一部分是提供高壓直流電的供電裝置和低壓自動控制系統。電除塵器的結構原理圖如圖1，高壓供電系統為升壓變壓器供電，除塵器集塵極接地。低壓電控制系統用來控制電磁振打錘、卸灰電極、輸灰電極以及幾個部件的溫度

靜電除塵器的工作原理是利用高壓電場使煙氣發生電離，氣流中的粉塵荷電在電場作用下與氣流分離。負極由不同斷面形狀的金屬導線制成，叫放電電極。
正極由不同幾何形狀的金屬板制成，叫集塵電極。靜電除塵器的性能受粉塵性質、設備構造和煙氣流速等三個因素的影響。粉塵的比電阻是評價導電性的指標，它對除塵效率有直接的影響。比電阻過低，塵粒難以保持在集塵電極上，致使其重返氣流。比電阻過高，到達集塵電極的塵粒電荷不易放出，在塵層之間形成電壓梯度會產生局部擊穿和放電現象。這些情況都會造成除塵效率下降。
