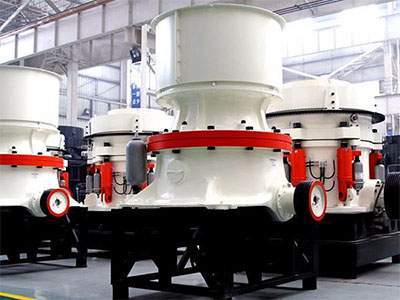

圓錐破碎機適用于冶金、建材、礦業、化工等行業，可對鐵礦石、銅礦石、石灰石、石英、花崗巖、砂巖等中等和中等以上硬度的物料進行中、細碎作業。破碎腔型式由礦石用途決定，標準型運用于中碎；中型適用于中細碎；短頭型適用于細碎。該機具有結構可靠，生產效率高，調整方便，使用經濟等特點。



機工作原理：

單缸液壓圓錐式破碎機主要由上架體、中架體、下架體、動錐部、偏心套部、傳動部、液壓缸部等部件組成。由電動機帶動水平軸旋轉，水平軸通過螺旋傘齒輪嚙合帶動偏心套旋轉，再由偏心套帶動動錐部做旋轉擺動，從而實現連續的擠壓破碎。

單缸液壓圓錐式破碎機通過調整動錐底部的液壓缸推動主軸帶動動錐部上下運動，調整動錐和定錐襯板之間的間距，從而控制產品粒度大小。同時液壓缸也具有過載保護功能：當有不可破異物（如鐵塊）進入破碎腔時，觸發蓄能器工作，液壓缸自動使動錐下落，從而釋放鐵塊，繼續破碎，保護破碎機。



性能特點：


1、主軸兩端支撐

主軸浮動且兩端支撐，承載能力大，結構緊湊，運行可靠穩定。

2、防塵密封系統

正壓防塵裝置，有效防止?jié)櫥臀廴径茐妮S承，延長潤滑油和設備使用壽命。

3、傳動系統

傳動系統采用螺旋傘齒輪設計，承載能力高，傳動平穩，噪音低。

4、機體機架優化設計

采用新臂架布置方式，受力更加均勻，有效避免了物料對上機架的沖擊磨損。采用無損探傷檢測驗收，使機體整體強度更高，提高了設備運轉的可靠性，延長了整機使用壽命。

5、陡錐型動錐

動錐錐度較陡，物料通過能力更高。

6、全液壓系統調整排料口和過鐵保護裝置

DG系列圓錐式破碎機采用主軸浮動和液壓升降控制相結合的結構，集排料口的調整和過載保護功能于一體，在保證性能的同時，簡化了破碎機的結構，相比其他類型的圓錐破碎機，不再額外增加排料口調整裝置和過鐵保護裝置，使設備結構更加簡單，增加了設備運轉的可靠性。

7、滑動軸承設計

滑動軸承采用了特殊的油楔設計，在主軸與軸承之間的接觸面形成了穩定的潤滑油膜，避免了直接摩擦， 降低了發熱量，延長了軸承的使用壽命。

8、安全可靠的保險系統。

采用高壓力設計來滿足低壓力需求，設備正常運轉時有較高的壓力裕量，提高了液壓系統的可靠性，可確保機器過載時及時報警。



技術參數：

型號	腔型	入料尺寸	排料口調節范圍 (mm)	處理能力(t/h)	功率 (kw)
DG100	粗型	200	20～50	80～190	75～90
	中型	150	16～40	60～125
	細型	50	10～30	40～100
DG200	粗型	250	20～70	160～280	132～160
	中型	220	16～50	120～230
	細型	70	10～30	100～210
DG300	粗型	300	30～80	260～650	220～250
	中型	240	20～60	200～400
	細型	100	16～30	150～300
DG400	粗型	400	35～100	350～750	250～315
	中型	300	25～70	260～500
	細型	145	18～40	180～370
DG500	粗型	500	40～120	480～1050	280～355
	中型	350	30～80	335～900
	細型	200	20～50	220～680
