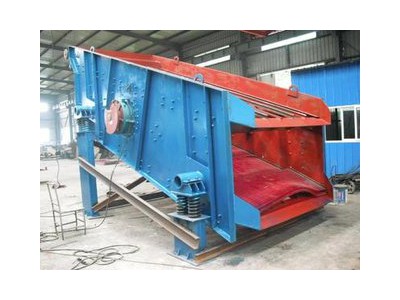

振動篩結構

　　主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。

振動篩的主要優點：

1、由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。

2、構造簡單、拆換篩面方便。

3、篩分每噸物料所消耗的電能少。

振動篩工作原理

　　振動篩工作時，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。

振動篩工作特點

①采用塊偏心作為激振力，激振力強。

②篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；

③采用輪胎聯軸器，柔性連接，運轉平穩；

④采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理最大、壽命長、電耗低、噪音小

根據篩分機械的結構及工作原理大致有以下幾類：

　　（1）固定篩工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50—60%。

　　（2）滾軸篩工作面是由橫向排列的一根根滾動軸構成的，軸上有盤子，細粒物料就從滾軸或盤子間的縫隙通過。大塊物料由滾軸帶動向一端移動并從末端排出。選礦廠一般很少用這種篩子。

　?。?）圓筒篩工作部分為圓筒形，整個篩子繞筒體軸線回轉，軸線在一般情況下裝成不大的傾角。物料從圓筒的一端給入，細級別物料從筒形工作表面的篩孔通過，粗粒物料從圓筒的另一端排出。圓筒篩的轉速很低、工作平穩、動力平衡好。但是其篩孔易堵塞、篩分效率低，工作面積小，生產率低。選礦廠很少用它來作篩分設備。

　?。?）平面運動篩機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。

振動篩適用范圍

　　振動篩的適用范圍十分廣泛，幾乎涉及到生活中的方方面面在加工和制造時都需要用到各種類型的振動篩！

　　振動篩主要用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工、醫藥、食品等行業。
