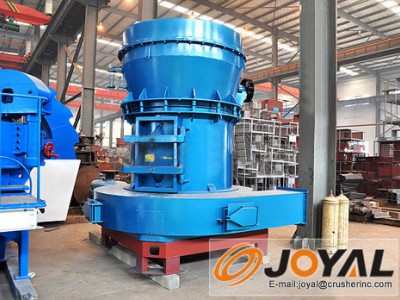

高壓懸輥磨粉機

高壓懸輥磨粉機適用于礦業、建材、化工、冶金等行業,可對石英石、長石、重晶石、螢石、白云石、石榴石、碳化硅、鋁釩土、鋯英砂、大理石、方解石、鐵礦石、磷礦石、煤塊、陶瓷、礦渣等莫氏硬度不大于9.3級,濕度在6%以下的400余種非易燃易爆物料進行磨粉加工,成品粒度30-425目之間可以調節。

1、優質高效的加工工藝

同等動力下產量提高20-30%
磨輥碾壓力提高800-1200KG

2、成品粒度范圍廣

粒徑30-425目之間
少部分物料最細可達到1000目

3、密封性好

磨輥裝置采用
重疊式多級密封

高壓懸輥磨粉機整套設備由主機、減速機、分析機、管道裝置、鼓風機、除塵器、鄂顎式破碎機、斗式提升機、電磁振動給料機、電控系統等組成。

工作原理

高壓懸輥磨粉機的主機中，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定連接，壓力彈簧壓在磨輥軸承室的懸臂外端面上，以橫擔軸為支點迫使磨輥緊緊壓在磨環內圓表面上，當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。

技術參數

磨 輥：數量 / 6   直徑 / 440   高度 / 270
磨 環：外徑 / 1740   高度 / 270
進料粒度：＜35
成品粒度：
產量(t/h)：8-22
電機功率：275
外形尺寸：12550×5700×8355
