雷蒙磨是從國外傳入的一種制粉磨機，目前國內生產較多，它適用各種礦粉制備、煤粉制備，比如生料礦、石膏礦、煤炭等材料的細粉加工。 ^[1]

　　從外形看像一個鋼制容器豎立，有進風、出風口，中部有進料口。外形與MPS磨有些近似。雷蒙磨磨棍回轉中心線是直立的，MPS磨磨棍回轉中心線是近似水平的。

　　磨機下部有電機帶動內部磨棍與磨盤旋轉將需磨物料粉碎或研磨，通過進風口的風將成品物料吹起，磨機內部上部有分離器，可將粗細粉進行分離，然后經由通過磨機的風由出風口帶出收集。

　　懸輥式雷蒙磨其型號有 3R1410、1815、2115、2615、2714、2715、2716、3016、4R2715、3016、3116、3216及5R4119是適應中小型礦山、化工、建材、冶金、耐火材料、制藥、水泥等行業的高效閉路循環的高細制粉設備，是代替球磨機加工粉末的一種新型磨粉機，產量能耗均達到國家標準，居國內先進水平，備受各行業用戶的好評。

　　該產品采用國外同類產品的先進結構，并在大型雷蒙磨的基礎上更新改進設計而成。該設備比球磨機效率高、電耗低、占地面積小，一次性投資少。磨輥在離心力的作用下緊緊地碾壓在磨環上，因此當磨輥、磨環磨損到一定厚度時并不影響成品的產量與細度。磨輥、磨環更換周期長、從而剔除了離心粉碎機易損件更換周期短的弊病。

　　該機的風選氣流是在風機—磨殼—旋風分離器—風機內循環流動作業的，所以比高速離心粉碎機粉塵少，操作車間清潔、環境無污染。

　　本機廣泛適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于7級，濕度在6%以下的非易燃易爆的礦產、化工、建筑等行業300多種物料的高細制粉加工，R型雷蒙磨粉機成品粒度80—325目范圍內任意調節，部分物料最高可達600目。

雷蒙磨粉機技術參數 ：^[2]

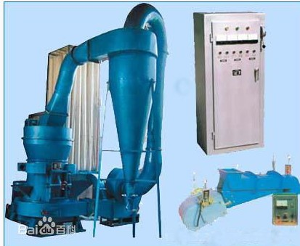

　　該機結構(附安裝聯接示意圖)主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成。其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成。輔助設備有顎式破碎機 、斗式提升機、電磁振動給料機、電控柜等，用戶可以根據現場情況靈活選擇。

　　雷蒙磨工作時將大塊狀原材料破碎到所需的進料粒度后，由斗式提升機將物料輸送到儲料倉，然后由電磁振動給料機均勻地送到主機的磨室內，進入到磨室內的物料被鏟刀鏟起進入磨輥與磨環之間被研碎、鼓風機將空氣從分流盤吹入研磨室，把粉碎粉末送到分析室、經過由調速電機通過傳動裝置帶動旋轉的分析葉輪的分選，大顆粒物料落回磨室、重新研磨、合格的細粉末隨氣流進入成品旋風集粉器，與空氣分離后，從卸料口排出為成品。主機工作過程中，鏟刀系統起到了非常重要的作用。其位于磨輥下端，鏟刀與磨輥同轉過程中把物料鏟起拋喂入磨輥輥環之間，形成墊料層，該料層受磨輥旋轉產生向外的擠壓力將物料碾碎，由此達到制粉目的。

　?。ㄒ唬├酌赡グ惭b前的準備事項

　　1、雷蒙磨運行現場還未安裝時，應妥善保管，外露表面須涂上防銹油脂、并避免日曬雨淋，以防機體生銹進水，要建立保養制度。

　　2、廠房和基礎應根據雷蒙磨安裝基礎圖尺寸應有足夠的高度和安裝位置，雷蒙磨基礎應采用高標水泥并須埋有鋼筋方能澆基礎，并予埋穿線管或電纜溝。水泥基礎澆好后，必須有15天的保養期。

　　3、應配有2～3噸起吊工具，供雷蒙磨安裝維修用。

　　4、雷蒙磨從出廠到使用時間超過6個月者，對主機中心軸系統、傳動裝置、磨輥裝置、分析機油池等應清洗檢查，清洗檢查完畢后應對各部件加入足夠的潤滑油。

　?。ǘ├酌赡グ惭b（另見雷蒙磨安裝示意圖）

　　1、首先將傳動裝置底座吊入坑內填平，注意控制好一定高度，然后用水平儀校正上端平面“A”，同時將傳動裝置安裝在“A”面上度用螺栓固定。

　　2、雷蒙磨主機安裝。安裝前應在底座下端平面與水泥基礎接觸處和地腳螺栓連接間墊上橡膠防震墊（見圖），然后用框形水平儀校正底座“B”平面，校正點為交叉十字線四點，同時調正兩半聯軸器“C”、“D”，其不同軸度應小于0.20毫米，E1——E2不平行度不得大于0.1毫米，“E1”、“E2”之間隙應保持在5-8毫米內。

　　3、管道裝置的位置和高度應按總圖安裝，不得任意改動和加高，各管道連接處應密封，緊固后不得有漏氣現象。電氣設備應準確可靠，待各部件安裝完畢后應進行試機。

　　(三)雷蒙磨調試（空運轉試機）

　　1 、空負荷運轉試機，在無負荷試機前，應將磨輥裝置用網絲繩抱軋牢，避免磨輥與磨環接觸沖擊，然后主機空運轉試機不少于1小時；主機運轉時應平穩，箱體內油溫不得超過80℃，溫升不超過40℃。主機與分析機旋轉方向見圖4。

　　2、鼓風機應空載開機，待運轉正常后再加載，然后觀察其運轉平穩，無異常噪音和振動、滾動軸承最高溫度不得超過70℃，溫升不得超過35℃。

　　3、負荷運轉試機時間不少于8小時，雷蒙磨工作正常后整機無異常噪音，各管道連接處無漏風現象，經試機后再次把各緊固體擰緊，即可投入正常使用。

　　為了保證整機的正常運轉，應按下表要求和方法進行加油。潤滑部位和油脂名稱均在下表中述明。

　　3(4)R3016、3216潤滑系統表

　　磨粉機在使用過程中所出現的故障，可按如下表進行處理。

　　常見故障 產生原因 排除方法

　　1、不出粉或出粉少產量低。 （1）鎖粉器未調整好，密封不嚴，造成粉倒吸。

　?。?）鏟刀磨損大，物料鏟不起。

　?。?）風道堵塞

　?。?）管道漏氣密封不好。 （1）檢查和調整好鎖粉器密封，發現漏氣處應鏟刀。

　　（2）更換新鏟刀。

雷蒙磨粉機　　（3）將風道物料清理后，重新下料。

　?。?）密封管道。

　　2、成品粉子過粗，或過細。 （1）分析機葉片磨損嚴重，不起分級作用。

　　（2）風機風量不適當。 （1）更換葉片長適當關小風機進風量解決過粗。

　?。?）過細應提高進口風量。

　　3、主機電流上升，機溫上升，風機電流下降。

　　（1）給料過量，風道被粉料堵塞，管道排氣不暢，循環氣流發熱使之主電流，機溫升高，風機電流下降。

　　（1）減少進料量，清除風道積粉。

　?。?）開大余風管閥門，進機物料溫度控制在6℃以下。

　　4、主機噪音大并有較大振動。 （1）進料量小。鏟刀磨損嚴重，鏟不起物料，地腳螺栓松動。

　?。?）料硬沖擊大，或無料料層

　?。?）磨輥磨環失圓變形嚴重。 （1）調整給料量，更換新鏟刀。

　　（2）更換進料粒度。

　?。?）更換磨輥、磨環。

　　5、風機振動。

　?。?）風葉上積粉或磨損不平衡。

　?。?）地腳螺栓松動。 （1）清除葉片積粉或更換葉片。

　?。?）擰緊地腳螺栓。

　　6、傳動裝置和分析機油箱發熱 （1）機油粘度大油厚，螺紋泵油打不上去使上部軸承缺油。 （1）檢查機油的牌號和粘度是否與要求相符。

　?。?）檢查分析機運轉方向

　　7、磨輥裝置進粉軸承損杯。

        （1）斷油、或密封圈損壞。

　?。?）長期缺乏維修和清洗。

　　（1）按規定時間及時加油。

　　（2）定期清洗，更換油封。

1、雷蒙磨粉機在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解磨粉機的原理性能，熟悉操作規程。

成套雷蒙機2、為使雷蒙磨粉機正常，應制定設備“設備保養安全操作制度”方能保證磨機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。

3、雷蒙磨粉機使用一段時間后，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。

4、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換，加油工具可用手動加油泵和黃油槍。

5、軸承均使用1號MOS2潤滑脂或者ZN-2鈉苦潤滑脂進行潤滑

6.磨輥軸承每一班加油一次，主機中心軸承每4班加一次，鼓風機軸承每一個月加一次。軸承室溫升最高不得超過70℃，發現軸承過熱時，應卸開清洗軸承及軸承室等附件清洗一次。

R型雷蒙磨粉機經過多年的實踐和不斷的改進，其結構已日臻完善。

1、建筑廠房時應考慮主機上方能吊掛1.5～2噸的起吊工具，供檢修用。

2、主機與鼓風機必須水平放在混凝土基礎上，旋風集粉器與除塵器可在設備安裝好以后在其支腳下面挖坑澆灌混凝土。

3、安裝時必須將各聯接管道的法蘭之間加密封墊封嚴，不允許漏氣。
