攪拌桶
攪拌桶又叫攪拌槽，主要用于浮選機浮選前礦漿事先經過準備并用浮選藥劑處理，使礦漿與藥劑充分混合，同時還起到緩沖、分配、攪拌提升礦漿的作用，充分為選礦作業創造條件。攪拌桶是用鋼板制作圓筒形槽，圓桶上部安裝傳動機構，圓桶的垂直軸下端有攪拌葉輪(片)。在垂直軸的外圍有接受礦漿的套管，套管上設有分管，礦漿在攪拌的作用下，經過這些分管循環，攪拌后的礦漿由溢流口溢出至浮選機進行浮選。濃度不大于30%(按重量計算)，固體成分的粒徑小于1mm。
攪拌桶工作原理
攪拌桶是由電動機三角帶傳動代動葉輪旋轉，將藥物和礦漿充分混合均勻，增加藥劑作用反應時間強化藥物反應質量。工作時，在葉輪的旋轉作用下，礦漿和藥劑產生大小循環運動，從而使整個槽內的礦漿、藥劑達到均勻混合，混勻的懸浮液由溢流口排出。

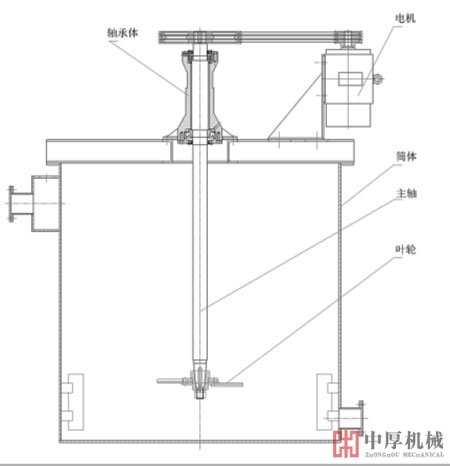

攪拌桶結構圖

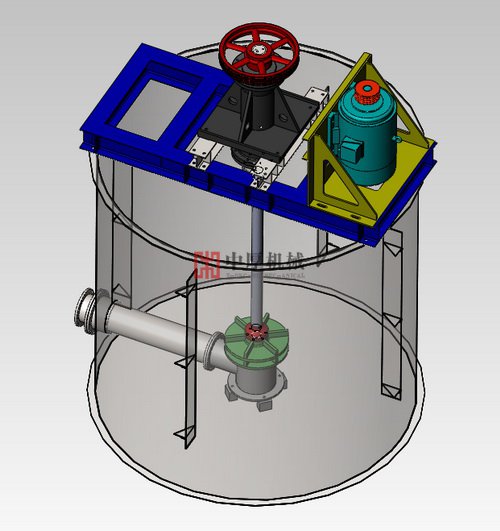

提升攪拌桶示意圖
攪拌桶分類：
攪拌桶是浮選生產工藝中不可缺少的設備，根據用途不同可分為礦漿攪拌桶、攪拌貯槽、提升攪拌槽和藥劑攪拌槽四種。
1、礦漿攪拌槽。用于浮選作業前的礦漿攪拌，使礦粒懸浮并與藥劑充分接觸、混勻，為選別作業創造條件。
2、攪拌貯槽。用于礦漿攪拌和貯存，不僅在選廠應用，其他行業也使用。在黑色有色精礦及煤漿采用采用管道輸送，也需采用大型攪拌貯槽。
3、提升攪拌槽。既有攪拌又有提升作用，用于配置礦漿自流高差不足，或者礦漿量少不適宜泵送時攪拌和提升礦漿。
4、藥劑攪拌槽。用于浮選配制各種藥劑。
攪拌桶技術參數
礦用攪拌桶
| 型號 | 槽內直徑 （mm） |
槽內高度 (mm) |
有效容積(m³) | 葉輪轉速 (r/min) |
葉輪直徑 | 電機型號 | 電機功率 (KW) |
外形尺寸 | 重量(T) |
| XB-500 | 500 | 500 | 0.098 | 600 | 200 | Y90L-6 | 1.1 | 600×566×954 | 0.2 |
| XB-750 | 750 | 750 | 0.33 | 530 | 255 | Y100L-6 | 1.5 | 1085×858×1202 | 0.7 |
| XB-1000 | 1000 | 1000 | 0.58 | 530 | 255 | Y100L-6 | 1.5 | 1173×1138×1491 | 1 |
| XB-1200 | 1200 | 1200 | 1.4 | 340 | 400 | Y132S-6 | 3 | 1354×1310×1742 | 1.1 |
| XB-1500 | 1500 | 1500 | 2.2 | 320 | 400 | Y132S-6 | 3 | 1656×1572×2171 | 1.2 |
| XB-2000 | 2000 | 2000 | 5.6 | 290 | 550 | Y132M?-6 | 5.5 | 2380×2162×2850 | 1.6 |
| XB-2500 | 2500 | 2500 | 11.2 | 280 | 650 | Y180L-6 | 15 | 3036×2716×3543 | 3.4 |
| XB-3000 | 3000 | 3000 | 19.1 | 230 | 700 | Y255S-8 | 18.5 | 3604×3216×4250 | 4.9 |
| XB-3550 | 3550 | 3550 | 30 | 210 | 850 | Y225M-8 | 22 | 3940×3766×5386 | 7.3 |
| XB-4500 | 4500 | 4500 | 68 | 122 | 1000 | Y280M-8 | 45 | 4720×4800×6600 | 9.7 |
提升式攪拌桶
| 型號 | 槽內直徑 （mm） |
槽內高度 (mm) |
有效容積 （m³） |
葉輪轉速 （r/min） |
葉輪直徑 （mm） |
提升高度 （mm） |
電機型號 | 電機功率 （KW） |
重量（T） |
| XBT-1000 | 1000 | 1266 | 0.9 | 460 | 300 | 980 | Y132M?-6 | 3 | 0.8 |
| XBT-1250 | 1250 | 1510 | 1.4 | 400 | 400 | 1220 | Y132S-4 | 5.5 | 0.9 |
| XBT-1500 | 1500 | 1500 | 2.3 | 400 | 410 | 1470 | Y132M-4 | 7.5 | 1.0 |
| XBT-2000 | 2000 | 2000 | 5.8 | 366 | 550 | 1570 | Y160M-4 | 11 | 3.1 |
| XBT-2500 | 2500 | 2500 | 11.5 | 280 | 600 | 2070 | Y225L?-6 | 22 | 3.8 |
| XBT-3000 | 3000 | 3000 | 21.2 | 250 | 650 | 2484 | Y250M-6 | 37 | 4.5 |
新式藥用攪拌桶
| 型號 | 有效容積 （m³） |
葉輪轉速 (r/min) |
葉輪直徑 （mm） |
電機型號 | 電機功率 （KW） |
重量（T） |
| RJW-1000×1000 | 0.58 | 535 | 250 | Y90S-4 | 1.1 | 0.49 |
| RJW-1250×1250 | 1.4 | 492 | 310 | Y100L?-4 | 2.2 | 0.61 |
| RJW-1600×1600 | 2.67 | 332 | 400 | Y132M?-6 | 4 | 1.1 |
| RJW-2000×2000 | 5.4 | 230 | 550 |
