洗砂機工程圖洗砂機又叫洗石機，主要用于砂類產品的去除雜質（如粉塵）的機器，因較多使用水洗的方法，故成為洗砂機。其中，因?yàn)橐话闶菍?duì)機制砂（由石料破碎而成），所以也被稱為洗石機。因其外觀和原理不同，也被稱為螺旋洗砂機,滾筒洗砂機,水輪洗砂機，震動洗砂機等。洗砂機可分為兩種類型：XS型和XL型。它能除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水，起到高效洗砂清洗作用。

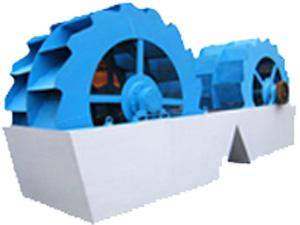

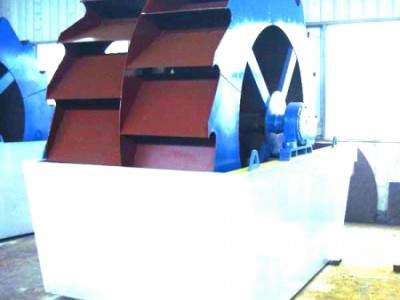

XS輪斗洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石由給料槽進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完 成清洗作用。干凈的砂石由葉片帶走，最后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用。

XS型洗砂機工作原理和結構圖：

洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石有給料槽 進入洗槽中，在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；同時加水，形成強大水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。干凈的砂石由葉片帶走，最后砂石從旋轉的葉輪倒入出料槽，完成砂石的清洗作用。

XS型洗砂機的技術參數

XL型洗砂機的技術參數

WCDS螺旋洗砂機技術參數

1、洗砂機結構簡樸，葉輪傳動軸承裝置與水和受水物料隔離大大避免了軸承因浸水、砂和污染物導致?lián)p壞的現象發生。

2、洗砂機（洗沙機）用于砂石場洗砂時與傳統的洗砂機比擬有顯著上風如下：

a.細砂和石粉流失極少，所洗建筑砂級配和細度模數達到國家《建筑用砂》《建筑用卵石、碎石》尺度。

b.輪斗式洗砂機除篩網外幾乎無易損件。

c.用壽命長，長期不用維修。

3、結構合理、維修便利、處理量大、功率消耗小、洗凈度高。新奇的密封結構、全封鎖油浴式傳動裝置、可調式溢流堰板，確保了該系列產品高效、耐用，清洗、脫水效果好，細粒產品保持不亂等特點。

洗砂機4、用于建筑工地、砂石廠、玻璃廠、水電站等單位所用的較小顆粒砂石所需的洗選、分級和脫水。

1、結構簡單，運行穩定。

2、適用于各種各樣的工作環境。

3、使用壽命比較長，幾乎沒有易損件。

4、所洗物料流失少、選洗效率高，可完全滿足高等級用料的要求。

5、軸承和水、物料分開，避免機器過早因污染生銹而引發的損壞現象。

6、極少情況下需要維修，因此可大大降低成本。

洗砂機 洗砂機廣泛應用于建筑工地、砂石廠（沙石廠）、水電站混凝土大壩工地等行業。該機具有洗凈度高、結構合理、處理量大、功耗小、砂子流失少（洗砂過程中），另外 GX 系列洗砂機傳動部分均與水、砂完全隔離，故其故障率遠遠低于目前常用的洗砂機設備。是國內洗砂行業升級換代的最佳選擇。

 洗砂機工作時，電機通過三角帶、減速機、齒輪減速后帶動葉輪緩慢轉動，砂石由給料槽進入洗槽中，然后在葉輪的帶動下翻滾，并互相研磨，除去覆蓋砂石表面上的雜質，同時破壞包覆砂粒的水汽層，以利于脫水；然后同時加水，形成強大的水流，及時將雜質及比重小的異物帶走，并從溢出口洗槽排出，完成清洗作用。干凈的砂石由葉片帶走，最后砂石從旋轉的葉輪倒入出料槽，完成整個砂石的清洗作用.　

洗沙機在使用過程中常因?yàn)殡姍C(jī)故障影響生產，主要的故障現象有:

1.定、轉子鐵芯故障檢修

定、轉子都是由相互絕緣的硅鋼片疊成，是電動機的磁路部分。定、轉子鐵芯的損壞和變形主要由以下幾個方面原因造成。

①軸承過度磨損或裝配不良，造成定、轉子相擦，使鐵芯表面損傷，進而造成硅鋼片間短路，電動機鐵損增加，使電動機溫升過高。這時應用細銼等工具去除毛刺，消除硅鋼片短接，清理干凈后涂上絕緣漆，并加熱烘干。

②拆除舊繞組時用力過大，使盜槽歪斜和向外張開。此時應用尖嘴鉗、木榔頭等工具予以修整，使齒糟復位，并在不好復位的有縫隙的硅鋼片間加入青殼紙、膠木板等硬質絕緣材料。

③因受潮等原因造成鐵芯表面銹蝕。此時需用砂紙打磨干凈，清理后涂上絕緣漆。

④圍繞組接地產生高熱燒毀鐵芯糟或齒部?？捎描徸踊蚬蔚兜裙ぞ邔⑷鄯e物剔除干凈，涂上絕緣漆烘干。

⑤鐵芯與機座間結合松動，可擰緊原有定位螺釘。若定位螺釘失效，可在機座上重鉆定位孔并攻絲，旋緊定位螺釘。　

2.軸承故障檢修 　　

轉軸通過軸承支撐轉動，是負荷最重的部分，又是容易磨損的部件。

①故障檢查

運行中檢查 ；

滾動軸承缺油時，會聽到“骨碌骨碌”的聲音；若聽到不連續的“梗梗”的聲，可能是軸承鋼圈破裂。軸承內混有沙土等雜物或軸承零件有輕度磨損時，會產生輕微的雜音。

拆卸后檢查 ； 　

先察看軸承滾動體、內外鋼圈是否有破損、銹蝕、疤痕等，然后用手捏住軸承內圈，并使軸承擺平，另一只手用力推外剛?cè)?，如果軸承良好，外鋼圈應轉動平穩，轉動中無振動和明顯的卡滯現象，停轉后外鋼圈沒有倒退現象。否則說明軸承已不能再用了。左手卡住外圈，右手捏住內鋼圈，用力向各個方向推動，如果推動時感到很松，就是磨損嚴重。

②故障修理 　

軸承外表面上的銹斑可用00號砂紙擦除，然后放入汽油中清洗；或軸承有裂紋、內外圈碎裂或軸承過度磨損時，應更換新軸承。更換新軸承時，要選用與原來型號相同的軸承。

3.轉軸故障檢修

①軸彎曲 ；

若彎曲不大，可通過磨光軸頸、滑環的方法進行修復；若彎曲超過0.2mm，可將轉軸放于壓力機下，在拍彎曲處加壓矯正，矯正后的軸表面用車床切削磨光；如果彎曲過大，則需另換新軸。

②軸頸磨損 ；

軸頸磨損不大時，可在軸頸上鍍一層鉻，再磨削至需要尺寸；磨損較多時，可在軸頸上進行堆焊，再到車床上切削磨光；如果軸頸磨損過大時，也在軸頸上車削2-3mm，再車一套筒，趁熱套在軸頸上，然后車削到所需尺寸。

1、安裝時應注意主機體與水平的垂直。

2、按設備的動力配置電源線和控制開關。

3、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。

4、安裝后檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

5、檢查完畢，進行空負荷試車，試車正常即可進行生產。

洗砂機從使用的的角度來看分為兩種，一種是洗沙系統，這是廣義上的洗砂機，適用范圍比較廣泛；另一種就是我們平常所說的配套制砂機使用的洗砂機，在實際使用中就有所限制。廣義上的洗砂機就是所說的洗沙系統不僅可以用在制砂機上，而且還廣泛應用于對河沙、地砂、風化砂等所含有的泥土、石塊等雜質的清洗工作，洗出來的沙俗稱“水洗沙”。廣泛應用于砂場、攪拌站和各種重點工程中。

許多行業都希望在新的一年里能有更長遠的發展，和其他行業相同，洗沙行業在去年也受到影響。洗沙機在新的一年以及未來的發展會怎么樣，這是許多人關心的問題，現富通機械以洗沙設備生產廠家的眼光做下闡述。

眾所周知，現如今國家整體進入一個新的轉型期，許多行業整合發展已經成為一種趨勢。

眾多行業的一些原則都是相通的，洗沙行業作為機械設備行業的一個分支，自然也在機械行業發展的大原則下生存。洗沙機發展的制約點主要受以下幾點的約束。

原材料，鋼材市場的發展、洗沙設備功能性組件的產品質量價格都是決定洗沙機質量以及品質的關鍵。

河沙、海沙、人工砂的生產社會需求度。

下游行業的發展前景直接制約著洗沙機未來的需求情況，作為建筑行業原材料的提供商，生產沙石的質與量同樣受到建筑行業發展的制約。在以往的文章中富通已經做出過分析，建筑行業不僅指城市樓房建設，它涵蓋的層面更廣。隨著居民生活水平的提升，新村新城新貌是一種必然的趨勢。除此之外，交通基礎的建設力度不斷加大，國家居民生活設施的建設等都決定著沙石的需求在未來一定時間內不會減少。
