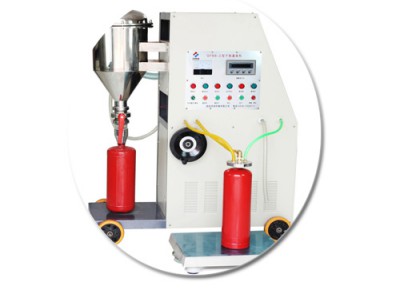

滅火器灌裝機的干粉循環利用系統，包括干粉灌裝管，干粉灌裝管上設置有與真空灌裝頭的干粉灌裝口相連的支管，真空灌裝頭的真空抽氣孔通過管道與除塵器相連，除塵器通過帶有地一閥門的下料管與干粉回收槽相連，干粉回收槽通過帶有地二閥門的返料管與干粉灌裝管相連。本發明結構簡單，效果顯著，其通過將真空灌裝頭內含有輕質干粉的空氣引至除塵器進行氣固分離，不僅可以回收初次灌裝過程中受負壓影響損失的輕質組分，而且還能夠?qū)⑵浠赜糜诔豕嗪蛷?fù)灌工序，有效地提高了干粉灌裝合格率，降低了原料消耗，同時減輕了操作難度。



1 .一種用于滅火器灌裝機的干粉循環利用系統，包括干粉灌裝管，干粉灌裝管上設置有與真空灌裝頭的干粉灌裝口相連的支管，其特征在于：真空灌裝頭的真空抽氣孔通過管道與除塵器相連，除塵器通過帶有地一閥門的下料管與干粉回收槽相連，干粉回收槽通過帶有地二閥門的返料管與干粉灌裝管相連。

2 .干粉回收槽和干粉灌裝管上分別對應設置有與京灌補料槽相連通地一進料管和地二進料管，京灌補料槽通過供料管與京灌槽相連，地一進料管、地二進料管和供料管上分別對應設置有地三閥門、地四閥門和地五閥門。

3 .干粉灌裝管、干粉回收槽、除塵器由下及上順次排列，京灌補料槽位于京灌槽上方；京灌補料槽和除塵器的殼體上均設置有抽真空閥和泄壓閥；除塵器的殼體內設置有除塵布袋，除塵器底部的下料管與干粉回收槽頂部相連；干粉回收槽中部設置有與干粉灌裝管相連的返料管，干粉回收槽底部設置有與京灌補料槽相連通的地一進料管。



4 .干粉回收槽的底板傾斜設置，地一進料管靠近干粉回收槽較低一端。

5 .地一閥門、地二閥門、地三閥門、地四閥門和地五閥門均為夾管閥。

6 .除塵器底部、干粉回收槽頂部和京灌補料槽的頂部和底部均設置有位置傳感器。

7 .滅火器灌裝生滅火器灌裝機產用于的干粉循環利用系統



技術領域

滅火器灌裝技術領域，尤其是涉及一種用于滅火器灌裝機的干粉循環利用系統。

背景技術

干粉滅火器灌裝充氣裝置的灌裝頭，自動化生產時，首先采用上述真空負壓灌裝頭進行初次干粉灌裝（以下簡稱“初灌”），之后對罐體稱重進行重量復核，必要時，通過京灌設備（包括京灌槽和京灌碼盤等）對滅火器進行復灌。由于灌裝干粉是由多種固體粉末組成的混合物，在初灌時的負壓作用下，其中的輕質組分會隨空氣一起被抽走，造成滅火器中灌裝干粉組分失衡，甚至不符合國家標準，影響產品質量；其次，為了使灌裝符合要求，常根據經驗增加輕質干粉的含量，增加了操作難度，造成了原料浪費；再次，被抽走的干粉進入抽真空系統，容易造成設備損壞。



發明內容

為了解決上述問題，本發明提供一種用于滅火器灌裝機的干粉循環利用系統，具體可采取下述技術方案：本發明的用于滅火器灌裝機的干粉循環利用系統，包括干粉灌裝管，干粉灌裝管上設置有與真空灌裝頭的干粉灌裝口相連的支管，真空灌裝頭的真空抽氣孔通過管道與除塵器相連，除塵器通過帶有地一閥門的下料管與干粉回收槽相連，干粉回收槽通過帶有地二閥門的返料管與干粉灌裝管相連。

干粉回收槽和干粉灌裝管上分別對應設置有與京灌補料槽相連通地一進料管和地二進料管，京灌補料槽通過供料管與京灌槽相連，地一進料管、地二進料管和供料管上分別對應設置有地三閥門、地四閥門和地五閥門。



干粉灌裝管、干粉回收槽、除塵器由下及上順次排列，京灌補料槽位于京灌槽上方；京灌補料槽和除塵器的殼體上均設置有抽真空閥和泄壓閥；除塵器的殼體內設置有除塵布袋，除塵器底部的下料管與干粉回收槽頂部相連；干粉回收槽中部設置有與干粉灌裝管相連的返料管，干粉回收槽底部設置有與京灌補料槽相連通的地一進干粉回收槽的底板傾斜設置，地一進料管靠近干粉回收槽較低一端。地一閥門、地二閥門、地三閥門、地四閥門和地五閥門均為夾管閥。除塵器底部、干粉回收槽頂部和京灌補料槽的頂部和底部均設置有位置傳感器。干粉灌裝管上設置有濾網和檢修窗口。提高了干粉灌裝合格率，降低了原料消耗，同時減輕了操作難度。

附圖說明

滅火器灌裝機的干粉循環利用系統，包括干粉灌裝管，干粉灌裝管上設置有與真空灌裝頭的干粉灌裝口相連的支管，真空灌裝頭的真空抽氣孔通過管道與除塵器相連。除塵器一般采用布袋式除塵器，即包括殼體和位于殼體內的布袋，通常在殼體頂部設置地一抽真空閥和地一泄壓閥，在殼體底部設置與真空灌裝頭的真空抽氣孔相連的管道，此外，靠近殼體底部處還設置有地一位置傳感器布袋式除塵器一般安裝在干粉灌裝管上方除塵器和干粉灌裝管之前設置具有傾斜底板的干粉回收槽兩者通過多個地一閥門直接相連；干粉回收槽側壁靠近頂面處設置有多條與干粉灌裝管相連的返料管，每根返料管上均安裝有一個地二閥門；干粉回收槽的側壁頂部還安裝有地二位置感器。



進一步地，在京灌槽上方安裝京灌補料槽。京灌補料槽頂部設置地二抽真空閥和地二泄壓閥，以及連通在干粉回收槽較低一端的地一進料管，連通在干粉灌裝管上的地二進料管，且地一進料管上安裝有地三閥門，地二進料管上安裝有地四閥門，而京灌補料槽和京灌槽則通過地五閥門直接連通。此外京灌補料槽的側壁上還安裝有位于靠近頂部的地三位置傳感器和靠近底部的地四位置傳感器。

上述地一閥門、地二閥門、地三閥門、地四閥門和地五閥門均為夾管閥。進行初灌時，地一抽真空閥打開，地一泄壓閥關閉，干粉從干粉灌裝進入真空灌裝頭進行灌裝，混入輕質干粉組分的氣體通過真空抽氣孔進入除塵器的殼體內，干粉附著在布袋外壁，氣體進入布袋內腔并向上經抽真空閥進入抽真空機構。當布袋外壁上的干粉量足夠多時，關閉地一抽真空閥，打開地一泄壓閥，使干粉在重力作用下落入除塵器殼體底部。當?shù)匾晃恢脗鞲衅鳈z測到除塵器底部的干粉量達到預定值時，地一閥門打開，干粉在重力作用下進入干粉回收槽。一般地，干粉回收槽內的干粉首先進入京灌補料槽，使回收得到的輕質組分首通過復灌工序補入滅火器，均衡干粉的組分，提高滅火器的合格率。具體地，打開京灌補料槽頂部的地二抽真空閥及地三閥門，關閉地二泄壓閥，使干粉回收槽內的干粉在負壓作用下進入京灌補料槽。當?shù)厝恢脗鞲衅鳈z測到干粉回收槽內的干粉到達高位預定值時，關閉地二抽真空閥和地三閥門，打開地二泄壓閥和地五閥門，使干粉在重力作用下落入京灌槽。當?shù)厮奈恢脗鞲衅鳈z測到干粉回收槽內的干粉到達低位預定時，關閉地二泄壓閥和地五閥門，停止向京灌槽進料。



其次，干粉回收槽內的干粉會補充進入干粉灌裝管。一般地，當?shù)囟恢脗鞲衅鳈z測到干粉回收槽內的干粉到高位預定值時，使干粉回收槽處于常壓狀態，并打開地二閥門，使干粉落入干粉灌裝管；干粉灌裝管內的干粉或者通過支管進入真空灌裝頭的干粉灌裝口進行滅火器初灌，或者通過地二進料管進入京灌補料槽進行滅火器復灌。將干粉灌裝內的干粉補入入京灌補料槽的操作，僅需使京灌補料槽處于負壓狀態，并打開地四閥門即可。
