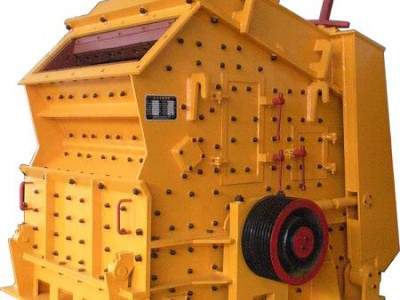

反擊式破碎機是一種新型高效率的碎礦設備，其特點是體積小，構造簡單，破碎比大(可達40) ，能耗少，生產能力大，產品粒度均勻，并有選擇性的碎礦作用，在一些金屬選礦廠中已得到應用的破碎設備。

反擊式破碎機可用來處理粒度小于500mm, 破碎抗壓強度不超過350MPa 的花崗巖，石灰石，混凝土等物料。廣泛用于礦山、公路，鐵路、建材等行業來生產人造沙粒。當今，反擊式破碎機的綜合性能要優于圓錐破碎機和錘式破碎機。



反擊式破碎機的構造：

　　單轉子反擊式破碎機：

　　單轉子反擊式破碎機的構造，料塊從進料口喂入，為了防止料塊在破碎時飛出，在進料口進料方向裝有鏈幕。喂入的料塊落在篦條篩的上面，細小料塊通過篦縫 落到機殼的下部，大塊的物料沿著篩面滑到轉子上。在轉子的圓周上固定安裝著有一定高度的板錘，轉子由電動機經V型皮帶帶動作高速轉動。落在轉子上面的料塊 受到高速旋轉的板錘的沖擊，獲得動能后以高速向反擊板撞擊，接著又從反擊板上反彈回來，在破碎區中又同被轉子拋出的物料相碰撞。由條篩、轉子、反擊板以及 鏈幕所組成的空間稱為第一沖擊區;由反擊板與轉子之間組成的空間是第二沖擊區。物料在第一沖擊區受到互相沖擊而破碎后，繼而又進入第二沖擊區受到再次的沖 擊粉碎。破碎后的物料經機殼下部的出料口卸出。

　　反擊板的一端用活鏈懸掛在機殼上，另一端用調節螺栓將其位置固定。當大塊物料或難碎物件夾在轉子與反擊板之間的間隙時，反擊板受到較大壓力而使反擊后 移，間隙增大，可讓難碎物通過，而不致使轉子損壞。而后反擊板在自重作用下，又恢復原來位置，以此作為破碎機的保護裝置。

反擊破的主要部件

　　1)反擊板

　　反擊板的作用是承受被板錘擊出的物料的沖擊，使物料受沖擊而破碎，并將沖擊破碎后的物料重新彈回沖擊區，再次進行沖擊破碎獲得所需的產品粒度。

　　反擊板的形式很多，主要有折線形和弧線形兩類。折線形反擊面能使在反擊板各點上的物料都是以近似垂直方向進行沖擊，因此可獲得最佳的破碎效果。圓弧形反擊面能使料塊由反擊板反彈出來之后，在圓心區形成激烈的沖擊粉碎區，以增加物料的自由沖擊破碎效果。

　　反擊板一般采用鋼板焊成。其反擊面上裝有耐磨的襯板、但也可用反擊輥或篦條板組成。帶有篦縫的反擊面，其產品細粒級含量較少，設備生產能力可提高，電耗省。但存在結構復雜、反擊面磨損后難于更換、磨損快等缺陷。

　　反擊式破碎機的轉子大都采用整體鑄鋼制成，結構堅固耐用，易于安裝板錘，它的質量大，能滿足破碎要求。小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。

　　2)板錘

　　板錘的形狀與緊固方式及工作載荷密切相關。板錘的設計應滿足工作可靠、裝卸簡便和提高板錘金屬利用率的要求。板錘一般采用高鉻鑄鐵、高錳鋼和其它耐磨合金鋼制成。板錘的形狀很多，有長條形、T形、S形、工形、斧形和帶槽式等形狀，現在一般為長條形。

反擊式破碎機工作原理：

反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。本機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又 被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破 碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的?！∈嫌蓹C(jī)器上部直接落入高速旋轉的轉盤;在高速離心 力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互 相打擊、摩擦、粉碎，從下部直通排出。形成閉路多次循環，由篩分設備控制達到所要求的粒度。

反擊式破碎機結構特點：

　　1、 轉子的背板能承受轉子極高的轉動慣量和錘頭的沖擊破碎力，高效，節能。

　　2、 本機經優化設計成低轉速、多破碎腔沖擊型破碎機，其線速度較一般反擊破降低20%-25% ，以低能耗獲得高的生產能力，產量高，破碎比大。

　　3、 本機具有三級破碎以及整形的功能，因而破碎比大，產品形狀呈立方體，出粒均勻，可選擇性破碎等優點。

　　4、 合理的板錘結構，具有裝卸快、多換位等優點，可大縮短換板錘的時間，運轉平穩，維修方便。

　　5、少量易磨損件用特硬耐磨材質制成。以新的制造技術，研制成功一種高耐磨性、高韌性的鉻、鉬反擊式破碎機、釩合金材質，解決了硬物料的破碎性難題。大大提高了板錘的使用壽命。

　　6、 獨特的反擊齒板、無鍵聯接。

　　7、大型硬巖反擊破配有多功能液壓站，具有液壓高速排料間隙，反擊板穩定減振以及機體自動開啟等多功能。

　　反擊式破碎機性能特點：

　　1、多腔均勻破碎，適宜破碎硬巖;

　　2、低矮的大進料口，便于生產線布置和增大進料尺寸;

　　3、新型耐磨材料使板錘、反擊板和襯板使用壽命更長;

　　4、高鉻板錘、獨特的反擊襯板,尤其適用于硬巖破碎、高效節能;

　　5、硬巖破碎、高效節能;

　　6、均整板結構使排料更呈小粒徑和立方體形，無內紋;

　　7、產品形狀呈立方體，排料粒度大小可調;

　　8、簡化破碎流程;

　　9、全液壓開啟，便于維修及更換易損件;

10、進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少。

反擊式破碎機主要技術參數：



型號	規格 （mm）	進料口尺寸	處理能力 （t/h）	電機功率 （kw）	重量 （t）	外形尺寸 （mm）
PF-1007	Φ1000×700	400×730	30-70	45	12	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	50-90	75	15	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	70-130	110	17.7	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	100-180	132	22.4	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	130-250	220	27	3180×2720×2620
PF-1320	Φ1500×2000	830×2040	300-550	440	50.6	3959×3564×3330
