礦石球磨機制造廠家供應長石球磨機|輝綠巖球磨機|選礦球磨機專家：15225099066
礦石球磨機制造廠家供應長石球磨機|輝綠巖球磨機|選礦球磨機 400-600-0899

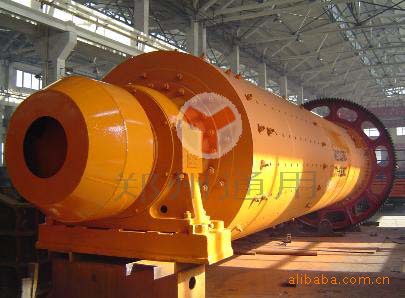

球磨機是物料被破碎之后，再進行粉碎的關鍵設備。它廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
我公司堅持質量第一、服務第一的經營理念，客戶遍天下，享譽海內外，挺立粉碎機械、破碎機械、制砂設備、選礦設備行業。我公司的制砂機、雷蒙磨機用戶遍及全國，飲譽國際市場，遠銷日本、韓國、印尼、香港、澳大利亞、伊朗和緬甸等國家和地區，深受用戶青睞。特別是近幾年，隨著國家經濟建設的迅猛發展，我公司積極參與國家和地方經濟建設，為國內和援外項目的高速公路建設、鐵路建設、橋梁建設等大型項目提供了優質的制砂設備，受到使用單位的信任和贊譽。

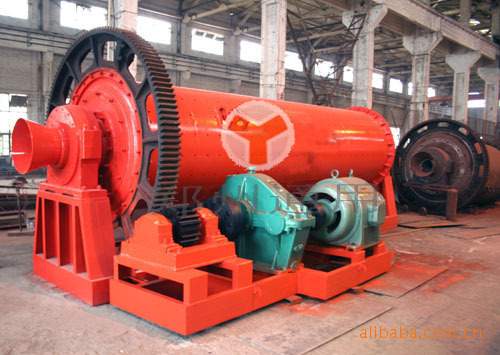

球磨機結構特點：
本機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主 要部分組成。該機改變了原有的球磨機構，使機體、低架一體化，安裝時可一次性吊放在基礎平面上。主軸承采用雙列向心滾子軸承，與改進型、配有返砂自動提升裝置的分級體，可減少摩擦力矩，降低能耗30%。磨機出料端增設一段圓錐筒體，可使筒內介質分布合理，由原來格子式排料，可提高磨細粒度，處理可增加15%-20%。筒體內采用ZGMn13襯板，還可以為客戶設置一種永磁材料襯板，可增加襯板使用壽命5倍，供用戶使用。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體 內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。根據物料及排放方 式，可選擇干式球磨機和濕式球磨機。
球磨機工作原理：
本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經 入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規 格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ?用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有 鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
球磨機技術參數：
|
型號 Model |
筒體轉速 Shell rotation speed （r/min） |
球裝量 Ball load （T） |
給料粒度 Feeding Size （mm） |
出料粒度 Discharging Size （mm） |
產量 Capacity （t/h） |
電機功率 Motor Power （kW） |
重量 Weight （t） |
|
Φ900×1800 |
36-38 |
1.5 |
≤20 |
|
0.65-2 |
18.5 |
4.6 |
|
Φ900×3000 |
36 |
2.7 |
≤20 |
|
|
22 |
5.6 |
|
Φ1200×2400 |
36 |
3 |
≤25 |
|
|
30 |
12 |
|
Φ1200×3000 |
36 |
3.5 |
≤25 |
|
1.6-5 |
37 |
12.8 |
|
Φ1200×4500 |
32.4 |
5 |
≤25 |
|
|
55 |
13.8 |
|
Φ1500×3000 |
29.7 |
7.5 |
≤25 |
|
2-5 |
75 |
15.6 |
|
Φ1500×4500 |
27 |
11 |
≤25 |
|
3-6 |
110 |
21 |
|
Φ1500×5700 |
28 |
12 |
≤25 |
|
3.5-6 |
130 |
24.7 |
|
Φ1830×3000 |
25.4 |
11 |
≤25 |
|
4-10 |
130 |
28 |
|
Φ1830×4500 |
25.4 |
15 |
≤25 |
|
4.5-12 |
155 |
32 |
|
Φ1830×6400 |
24.1 |
21 |
≤25 |
|
6.5-15 |
210 |
34 |
|
Φ1830×7000 |
24.1 |
23 |
≤25 |
|
7.5-17 |
245 |
36 |
|
Φ2100×3000 |
23.7 |
15 |
≤25 |
|
6.5-36 |
155 |
34 |
|
Φ2100×4500 |
23.7 |
24 |
≤25 |
|
8-43 |
245 |
42 |
|
Φ2100×7000 |
23.7 |
26 |
≤25 |
|
8-48 |
280 |
50 |
|
Φ2200×4500 |
21.7 |
27 |
≤25 |
|
9-45 |
280 |
48.5 |
|
Φ2200×6500 |
21.7 |
35 |
≤25 |
|
14-26 |
380 |
52.8 |
|
Φ2200×7000 |
21.7 |
35 |
≤25 |
|
15-28 |
380 |
54 |
|
Φ2200×7500 |
21.7 |
35 |
≤25 |
|
15-30 |
380 |
56 |
|
Φ2400×3000 |
21 |
23 |
≤25 |
|
7-50 |
245 |
54 |
